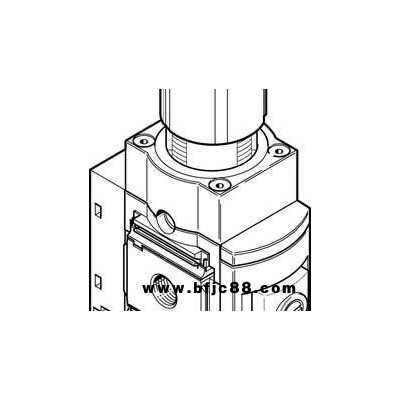

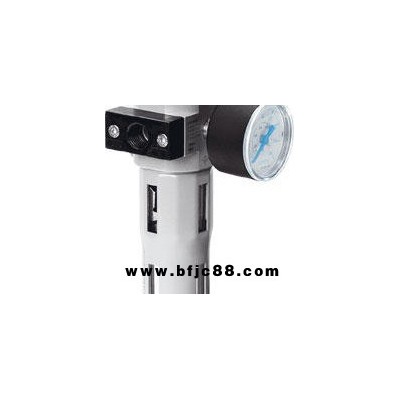

過濾減壓閥

MS9-LFR

產品代號: 562531

適合氣路板安裝, 帶 G 螺紋。

技術參數?

全部數據 – 個別值取決于你的配置。 ?

?

?

特性 值

尺寸 9

系列 MS

驅動器鎖 旋轉手柄，帶鎖定

集成有鎖定裝置的旋轉手柄

帶附件，可鎖定

裝配位置 垂直 +/- 5°

過濾等級 5 ... 40 μm

冷凝水排放 全自動

手動旋轉

半自動

設計結構 直動式帶過濾膜片減壓閥

先導驅動的膜片式過濾減壓閥

冷凝物 容積 220 ml

控制器功能 輸出壓力恒定

帶初壓補償

帶 排氣通道

具有回流

無輔助排氣

壓力表 準備用于 G1/4

紅/綠色刻度

帶壓力傳感器

帶壓力表

具有運行狀態指示器

工作壓力 1 ... 20 bar

壓力控制范圍 0.5 ... 16 bar

壓力遲滯 0.4 bar

標準額定流量 10,000 ... 24,000 l/min

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T6 Gb X

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T60°C Db X

符合防爆要求的環境溫度 +5°C <= Ta <= +60°C

工作介質 壓縮空氣 ，符合 ISO 8573-1:2010 [-:4:-]

壓縮空氣符合ISO8573-1:2010 [7:4:-]

惰性氣體

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

儲藏溫度 -10 ... 60 °C

介質溫度 -10 ... 60 °C

環境溫度 -10 ... 60 °C

授權 c UL us - Recognized (OL)

安裝類型 可選

線路安裝

帶附件

材料信息， 蓋子 PA-加強

材料信息，旋轉盤 POM

材料信息，過濾器支架 POM

材料備注 符合 RoHS

材料信息，連接板 壓鑄鋁

材料信息，安裝支架 壓鑄鋁

材料信息，過濾器 PE

材料信息，殼體 壓鑄鋁

材料信息，模塊連接器 壓鑄鋁

材料信息，膜片 NBR

材料信息，碗 鍛造鋁合金

材料信息，杯子密封 NBR

材料信息，屏幕 PA

材料信息，分離板 POM

材料信息，閥桿 鍛造鋁合金

NBR

POM
