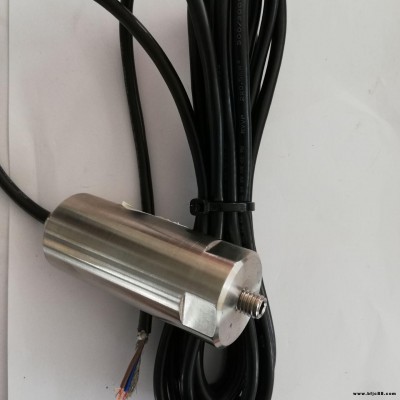

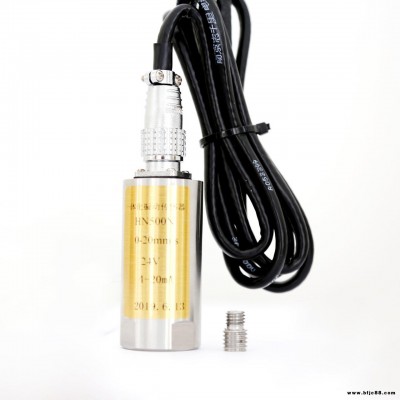

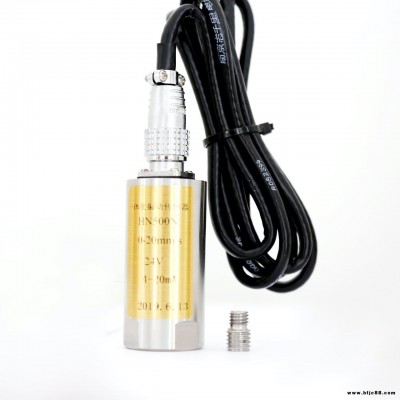

振動速度變送器，水輪機發電機低頻振動傳感器 靈敏度 8mv/um 5mv/um

簡介

     低頻振動傳感器是我公司開發生產的新型傳感器，通用性強，即可垂直安裝也可水平安裝，還具有很高的防水性（達到IP67防護等級），避免了以前低頻振動傳感器要分垂直型、水平型、防水型等類型，方便用戶選型和減少維護備品。

    低頻振動傳感器是將機械結構固有頻率較高的地震式振動速度傳感器經過一套低頻擴展校正電路，使其輸出特性的固有頻率降為原來的1/20～1/40，能達到0.5Hz或更低。低頻振動傳感器既保持了抗振、耐沖擊、高穩定度，又具有良好的低頻輸出特性，而且內部帶有積分環節，可直接輸出振動位移信號，即振幅信號。

     低頻振動傳感器適用于大型水輪發電機組和低速回轉機械的振動監測、機床精度測試、地震監測與地質勘探、高層建筑與結構的振動分析，路基和橋梁的動態變形與振動測試，并可用于安全保衛等領域。

低頻振動傳感器是一款非接觸式高精度光學位移傳感器，具有100微米的量程和15納米的分辨率。它的起始測量距離是3mm，對于被測體有較寬的適用范圍，比如金屬，半導體和玻璃。低頻振動傳感器可以很容易與現有設計相接合，而且具有較大的基準距，它可以相當于一個高分辨率的電容傳感器。對于定點測量，振動測量，表面輪廓測量，ZLDS/N-100都是一款理想的測量工具。

技術參數

● 工作電源

   1)單電源供電：+12V～+24Vdc; -12V～-24Vdc供電，輸出會疊加0.5倍電源電壓值的直流偏置

   2)雙電源供電：±6V～±15V供電， 大輸出電壓與工作電壓有關

   3)工作電流≤15mA

● 頻響范圍：0.5Hz～200Hz（-3dB）

● 阻尼比：0.65±0.05

● 靈敏度：位移輸出型8V/mm±5%vP-P（可根據用戶要求調整）；

                 速度輸出型20mV/mm/s±5%RMS

● 大機械振幅位移:±3mm

● 幅值非線性：≤5%

● 橫向交叉影響：＜5%

● 工作溫度：-20℃～+85℃

● 防護特性：防塵、防水

● 防護等級：IP67（直接電纜輸出可以達到1米深以內浸水）

● 外形尺寸:  Φ66×140mm

● 重量（不計電纜）約420g

使用注意事項

1、       配接電纜線插頭時，一定要認真仔細，千萬不能配接錯，否則會燒毀傳感器。

2、       傳感器安裝時一定要注意水平型和垂直型傳感器，不能混用。

3、       在檢查接線無誤時，再接通電源。

4、       傳感器在運輸及安裝過程中，應盡量避免不必要的振動和沖擊，尤其避免橫向振動和沖擊。
