單觸控雙輸出 LED 調光調色溫 IC
1. 概述
PT9010S 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和雙路 PWM 輸出， 主要應用于
觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、 器件少的突出
優勢。
2. 主要特性
工作電壓范圍： 2.4~5.5V
待機電流約 9uA@VDD=5V&CMOD=10nF
單通道觸摸輸入
雙路 PWM 輸出，頻率 20KHz
采用電荷分享方式實現觸摸
內置穩壓源、上電復位和低壓復位等硬件模塊
內置實時環境自適應、 數字濾波等軟件算法
HBM ESD 4KV

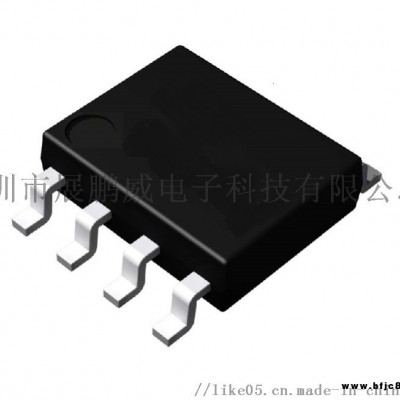

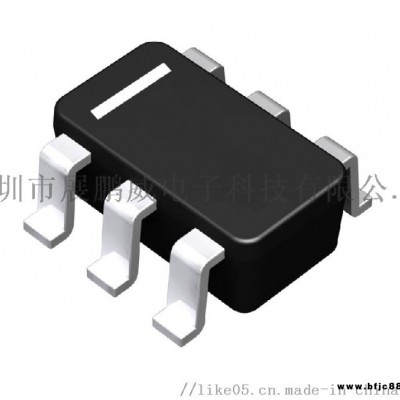

3. 封裝及引腳說明

e; width:428pt">

4. 功能介紹
初始上電時，燈為關閉狀態， LO 腳輸出低電平。
在關燈狀態， 短按觸摸（觸摸持續時間小于 550ms），實現開燈功能，再一次觸摸該按鍵，實現
模式的切換（ LED1 亮 LED2 滅 LED1 滅 LED2 亮 LED1 亮 LED2 亮 LED1 滅 LED2
滅），如此循環。
長按觸摸（觸摸持續時間大于 550ms）時，可實現當前模式下燈光無級亮度調節。一次長按觸
摸，燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，
則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開時燈光亮度停
在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到 亮度后不再變化，燈光
的調節范圍 5%- ，如此循環。
短按觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。
帶亮度和色溫記憶功能，在電源不斷電的情況下，每次短按觸摸關燈時的色溫和亮度會被記憶，
下次點擊觸摸開燈時會停在記憶的亮度。
LO 在關燈狀態下輸出低電平，開燈狀態下輸出高電平，可用作工作指示。
5. 應用電路
