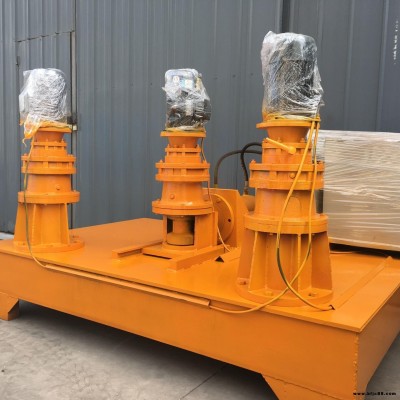

一、WGJ250型彎拱機簡介

彎拱機是一種將各種型材彎曲成不同弧度半徑的機械加工設備。我公司生產的WGJ系列彎拱機主要用于涵隧道鋼拱架的彎曲加工，該系列彎拱機通過不斷改進，具有操作簡單，加工效率高，控制靈敏等優點。廣泛應用于隧道施工，采礦巷道施工，景觀鋼結構造型施工的各種拱架、模型的制作施工。

可彎曲鋼材：工字鋼，H型鋼，槽鋼，U型鋼，方管，圓管。

二、系統介紹

1、機械系統

?????機械系統采用擺線針輪減速器直接驅動滾輪轉動，轉速為7.65r/min，為實現兩個滾輪同步，采用兩電機同時啟動實現同步，為滿足工況要求，可進行正反轉運轉。

2、液壓系統

?????該系統采用手動換向閥對油泵進行換向，實現油缸的正反向運動。采用單向節流閥調節油缸運動速度，利用雙向液控單向閥對油缸進行鎖閉，當換向閥處于中位時，系統卸荷，有效防止了系統發熱。

3、電氣系統

?????電氣系統主要對油泵電機、行走滾輪電機進項控制，行走電機設有正反轉控制及過載保護。當回油濾清器堵塞需要更換濾芯時，濾清器堵塞指示燈亮，此時需更換濾芯。在主回油路中設有空氣開關（主開關）對整個系統進行有效保護。

三、使用操作注意事項：

（1）.?在使用前應先按照產品所提示內容操作如下工作：?????????????????????????????????????????????????????????????????????????????????????????????????

（a）設備須安裝在堅硬的基礎面上，找正、以進給導軌面處于水平位置為準。

（b）工字鋼必須在水平的工作臺上工作。

（c）在減速機內加入40號機械油至標準。

（d)?液壓油箱內加滿46號抗磨液壓

（2）.?電源線接好之后，合上主斷路器，電壓表顯示為380V,首先要檢查油泵電機轉向是否正確；如若不同，及時調整。其次檢查主動輪轉向是否一致，如若不同及時調整。

（3）.?試機之前:首先空運行15分鐘以上；期間要不斷轉換主動輪的轉向，頂輪的前后運動工作，同時觀察各部件的運轉情況，并做好記錄，以便查證。然后做如下工作：

2、停機注意事項如下：

（1）.?按下油泵電機停止按鈕，點動換向閥手柄使油缸泄壓，不得讓油缸長時間處于受壓狀態，以免影響油缸及液壓系統使用壽命。

（2）.?停機后必須將工件取出，不得讓工件長時間壓在機臺上。

（3）.?停機后要將機臺、頂輪、主動輪等清理干凈。

四、維修與保養

1、維護與保養的項目：

1新機 次加油運轉一周后換新油，并將內部的油污清理干凈，以后每個3-6個月更換一次。

2在實際運轉過程中，當油溫超過60°及出現不正常噪音時，應立即停機檢查，在正確排除故障后，方可再次投入運轉。

3新機運行150個工作日(約1000小時)后更換液壓油。

4液壓油每年更換一次。
