技術參數

沸騰煅燒爐的工作方式

石膏沸騰煅燒爐的床層狀態屬于鼓泡床，因此將這種爐子形象的稱作“沸騰爐”。沸騰爐煅燒部分為一個立式箱式容器在其底部裝有一個氣體分布板。目的是在停止工作時支撐固體粉料不致漏粉，在工作時使氣流從底部均勻地進入床層。在床層的上界面以上裝有連續進料的投料機。 在床層上界面處的爐壁上有溢流孔，用于出料。在床層內裝有大量的加熱管，管內的加熱介質為蒸汽，熱量通過管壁傳遞給管外處于流太化的石膏粉，使石膏粉脫水分解。在煅燒部分上部，裝有一個除塵器，氣體離開流化床時帶出來的少量粉塵，由除塵器收集后自動返回流化床，已除塵的尾氣由排風機抽出，排入大氣。正常工作時，從沸騰爐底部鼓入空氣，通過氣體布風板進入流化床。鼓入的空氣不需要很多，稍稍超過臨界氣速，使床層實現流太化即可。此時淹沒在流化床中的加熱管向物料傳遞大量的熱量，使二水石膏粉達到脫水分解的溫度，二水石膏就在流化床中脫去結晶水并變為蒸汽，這些蒸汽與爐底鼓入的空氣混合在一起，通過床層向上運動。由于蒸汽量比鼓入的空氣量多的多，所以整個鼓泡床的流太化主要是靠石膏脫硫水形成的蒸汽來實現的。由于在流化床中粉料激烈的翻滾、混合，所以在整個流化床中各處的物料溫度和成分幾乎是一致的。連續投入的生石膏粉，一進入床層，幾乎瞬間就與床層中大量熱分料混合均勻，在熱料粉中迅速脫水分解。為了避免剛加入的生料未完成脫水過程就過早短路排出和增加石膏粉的煅燒時間，設計時在爐子中加了三塊隔板，將流化床分成大小兩部分四個室。生石膏粉先進入大的部分，在此脫掉大部分結晶水，然后通過下部的通道進入小的部分，在這里完成終的脫水過程，再由床層上部自動溢流出爐。

管路的布置

管路布置有兩種形式，一種是單獨風管，它是一個吸點單獨用一臺通風機進行吸風的管路。另一種是集中風管，它是兩個以上吸點共用一臺通風機進行吸風的管路。集中風管在生產中應用較普遍，動力消耗、設備造價和維護費用都較經濟，粉塵處理和回收較方便。

除塵系統風管的設計與計算：先選一條管網為復雜的路線作為主管路，從進風口至吸風口依次編號，其它作為支管，確定各吸點的吸風量和阻力，確定風管中的風速。

合理確定管道中的風速，必須考慮經濟風速。在吸點吸風量不變時，風速提高，管道截面尺寸減小，風管的材料費、安裝費和折舊費降低，但同時由于風速的提高將導致風網阻力增加，從而使與電耗有關的費用增加，因此管網運行存在一個經濟的風速。

要合理確定管道中的風速，還要考慮安全輸送風速，即管道內不產生粉塵沉積現象時的風速。在主管道上，風速按氣流方向遞增，遞增率為1.05~1.1，風管中氣體含塵濃度高，風速應取大值，反之取小值，水平管道長，粉塵易于沉積，風速應取大值。

計算風網總阻力和總風量：風網總阻力為主風管路上沿程阻力與局部阻力之和。總風量為各吸塵點的風量之和。

在管路設計時，應進行并聯管路平衡計算，從而使各吸點實際吸入的風量與設計值減小偏差，避免吸點粉塵控制不好、降低工藝效果以及水平管道發生粉塵沉積等不良后果。

7、除塵系統

      在建筑石膏粉烘干、煅燒和輸送過程以及尾氣中會產生含有粉塵的氣體。為滿足環保要求，本系統在粉塵產生區設立灰塵收集點及收塵口，并安裝脈沖袋式除塵器，塵源區的含塵空氣將全部經過除塵器過濾后再排向室外，廢棄排放濃度少于10mg/立方米。符合環保要求和工業事業衛生標準。收集的灰塵通過輸送設備運送到系統中。

8、生產車間尺；按平面布局圖

9、工作體質

10、人力要求

二、工藝描述

1、工藝簡單

計量上料---皮帶輸送---預干燥---除塵---煅燒----質控倉---降溫---改姓---儲存---包裝

2、工藝流程圖

3、工藝描述

生產工藝采用二步法進行，前端采用管束烘干機進行烘干，煅燒采用沸騰爐進行煅燒。主要生產系統分為濕供料工段、預干燥工段、煅燒工段、質量控制系統、冷卻系統、改性處理、入倉陳化、除塵、熱源、自動控制10個系統進行設計、

1）濕供料工段

           濕供料工段由受料斗、帶式定量給料機、皮帶輸送機、除塵器、篩分機等輸送設備構成。

            由3--5噸裝載機或者抓斗把含有游離水的工業副產石膏運送至受料斗里面，在料斗內進行臨時儲存，料斗內襯不銹鋼襯板，可防止化學石膏的粘倉問題。料斗底部設有專用計量皮帶稱，通過該設備可精確的計量每個時間段的供料量，并保證濕料均勻的供給下游皮帶輸送機。皮帶輸送機采用槽型皮帶輸送機，實現一定距離和高度的運輸，在斜皮帶輸送機上設有除鐵器，可有效避免鐵制品進入到系統中。另外在斜皮帶下料端設置旋轉篩分機，可有效避免大塊顆粒物及石膏內的雜質進入到系統中。整個系統經計量皮帶稱和皮帶輸送機輸送到后續工段，實現系統生產量和成品質量的控制。

2）預干燥工段

          預干燥工段采用管束式烘干機進行烘干石膏粉，整個系統有自清潔鎖風下料器、管束烘干機、預熱風機、蒸汽換熱器、袋式除塵器、主引風機、提升機、輸送設備構成。

     計量后的原料石膏經皮帶輸送機輸送到以蒸汽為熱源的烘干機中進行烘干，粉料在烘干設備轉動的帶動下由進料端往出料端移動，并在移動過程中進行熱交換，以此達到烘干的目的，此種烘干機采用列管式換熱方式進行熱交換，并在傳送物料過程中將物料揚起進入到管束中，保證石膏在烘干機中與蒸汽進行的充分熱交換，提高烘干效率，

3）煅燒工段

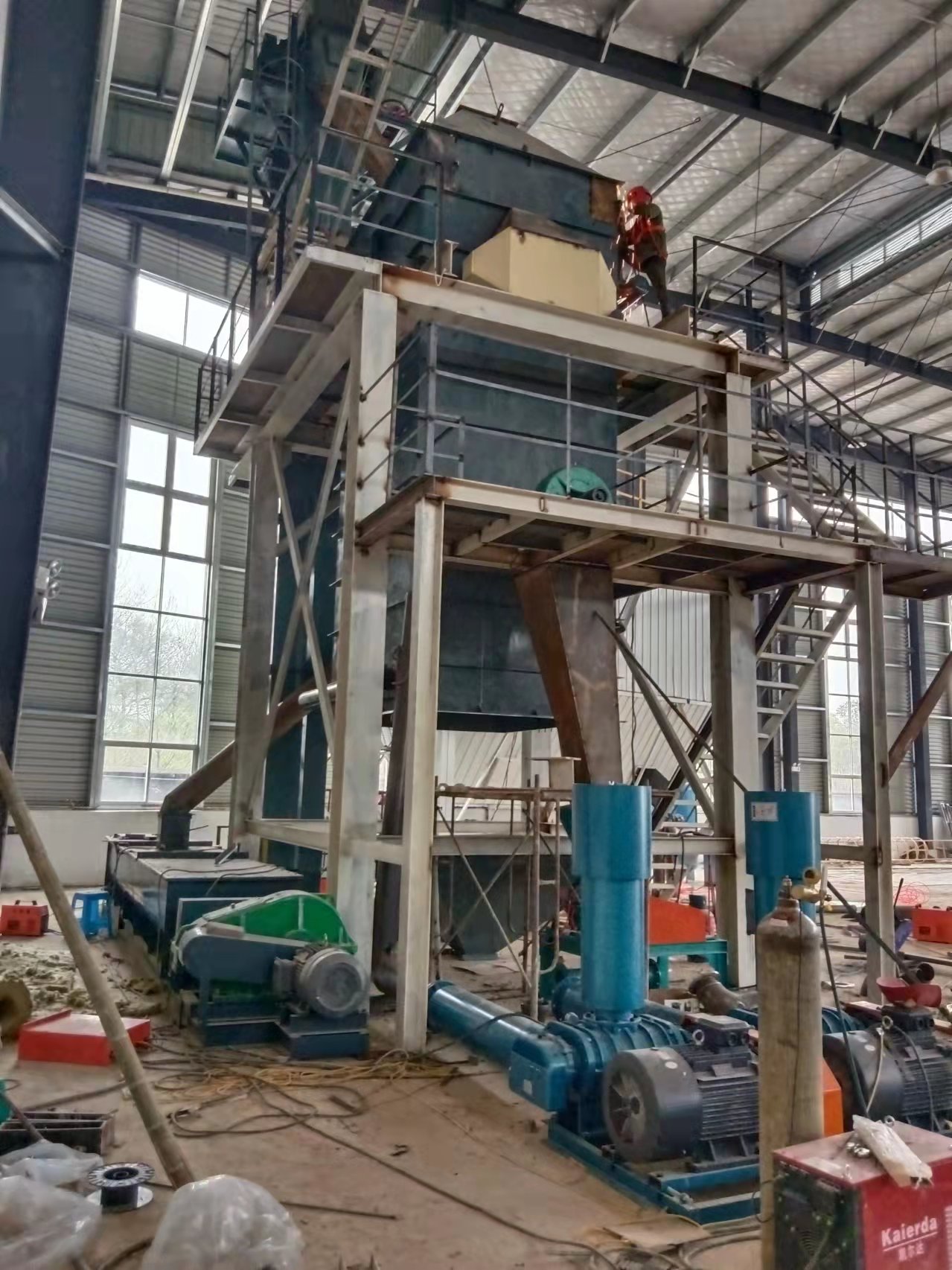

         煅燒系統采用蒸汽型沸騰爐煅燒工藝將粉料進行均勻的煅燒；整套系統包含輸送設備、篩分機、計量螺旋、沸騰爐、羅茨風機等組成；

          烘干好的粉料首先經過輸送設備、旋轉篩分機進行輸送處理，在計入沸騰爐之前首先進行篩分，避免大顆粒物料進入到沸騰爐，進而避免沸騰爐煅燒不均勻和沸騰爐底部歩風板堵塞。處理完畢的石膏粉料經計量螺旋均勻輸送給沸騰爐；輸送設備為可計量輸送機，可精確計量每個時間段的喂料量嗎，保證石膏粉供料穩定性。其供料量可根據煅燒工藝要求和工作過程中的沸騰爐各點具體溫度進行調整，溫度增高則進料量增加，反之減少；沸騰爐為蒸汽沸騰爐，沸騰爐內分為主爐和副爐共4個室，底部設有高壓羅茨風機往底部注風，協助粉料在爐內沸騰；粉料在沸騰爐中與管道內的蒸汽進行間接熱交換，蒸汽把熱量傳遞給粉料，對粉料進行煅燒。粉料進入沸騰爐的主爐內進行煅燒，進而經過底部通道進入副爐進一步脫水；后經沸騰爐上部出料口排出至粉磨工段進行粉磨；

4）質量控制系統

     質量控制系統采用專門臨時暫存工藝將粉料進行精準分離；整套系統包含提升機、螺旋輸送機、氣動閥門、暫存倉等組成；

     因為在沸騰爐開、停機時會產生不合格的石膏粉料，如果此時的石膏粉料輸送到下游與成品粉混合的話將會產生很大的質量波動。所以此時產生的石膏粉通過質量控制系統經輸送設備運送至暫存倉內存儲，在正常生產時產生質量波動時，也將通過質量控制系統進入到此料倉內進行暫存，待石膏粉正常煅燒時按一定添加量進入到煅燒系統重新煅燒。這樣可有效避免石膏粉產生質量波動影響下游產品質量。同時此料倉作為煅燒前穩料倉，當烘干物料產生重量方面波動時，此料倉起到緩沖穩料的作用，這樣來保證煅燒前供料穩定性。

5）冷卻系統

     冷卻系統采用我公司專用石膏冷卻機，可在保證石膏粉煅燒相組成穩定狀態下有效的進行冷卻。整套系統包含冷卻器、羅茨風機、冷卻器風機是、輸送設備等組成。

     煅燒好的石膏粉因出料溫度比較高，如果直接進入后期處理工段，會因石膏粉溫度過高導致石膏粉的相組成產生變化，進而影響產品質量。所以石膏粉在進入到后期工段時，必須通過冷卻降溫后方能進入到后期工段。降溫工段采用我公司專用冷卻器進行降溫，可有效的將石膏粉溫度降低到80°C以下，從而保證石膏粉的后期質量。

6）改性磨工段

     脫硫石膏因其生成機理的影響，具有比表面積小和級配不合理的先天缺陷，具體表現為；脫硫石膏的比表面積僅有1500cm2/g,是天然石膏的40~60um之間，級配遠遠小于粉末后的天然石膏，易導致脫硫熟石膏加水后的流變性能不好，顆粒離析、分層現象嚴重，制品容重偏大，石膏粉強度低等問題。因此，我們在脫硫石膏煅燒后增加粉磨工序，用以增加比表面積、改變顆粒級配、降低松散榮重，以解決上述出現的問題。

7）成品儲存和包裝工段

          經煅燒機煅燒后的半水石膏輸送到陳品料倉儲存起來，成品倉下可根據業主意見建設散裝系統和小袋包裝系統以及另作它用

8）除塵系統

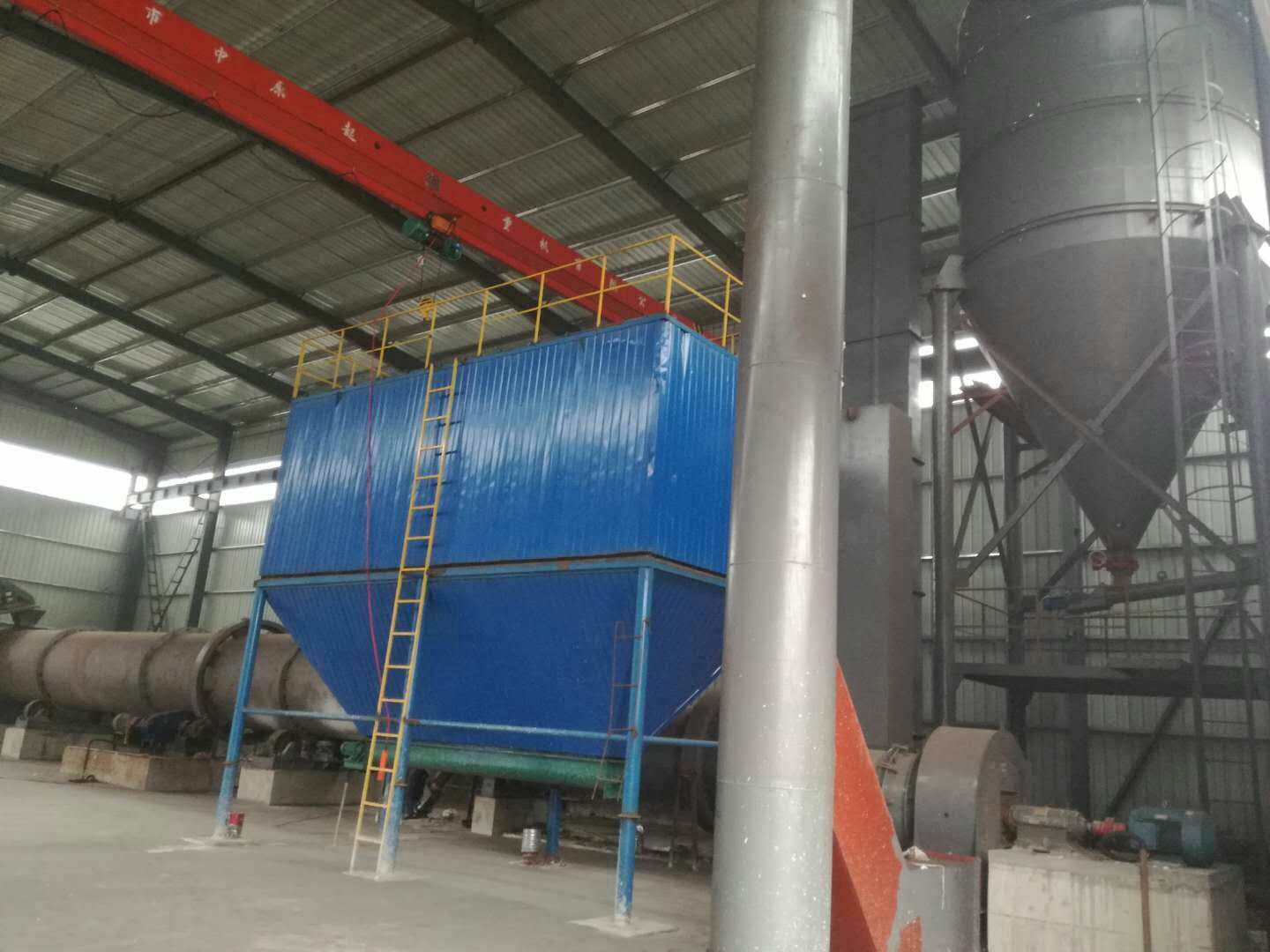

          除塵系統采用袋式除塵器，以此來保證石膏粉在生產過程中因原料的預干燥、輸送、粉磨、煅燒、陳化處理過程中，保證系統運行在負壓狀態下，所產生粉塵經過除塵設備靜化再排出室外，工作環境達到規定標準。
