| 加工定制 : | 是 | 品牌 : | 啟航機械 |
| 用途 : | 脫硫石膏機械 | 型號 : | 564 |
| 功率 : | 289 | 外形尺寸 : | 563 |
| 重量 : | 785 | 生產線 : | 脫硫石膏生產線 |
| 石膏設備 : | 脫硫石膏煅燒設備 | 沸騰爐 : | 石膏沸騰爐 |
| 打散機 : | 石膏打散機 | 除塵器 : | 布袋除塵器 |
| 提升機 : | NE提升機 | 干燥機 : | 混合干燥機 |
| 烘干機 : | 氣流烘干機 |
1）煅燒工段
煅燒系統采用蒸汽型沸騰爐煅燒工藝將粉料進行均勻的煅燒；整套系統包含輸送設備、篩分機、計量螺旋、沸騰爐、羅茨風機等組成；

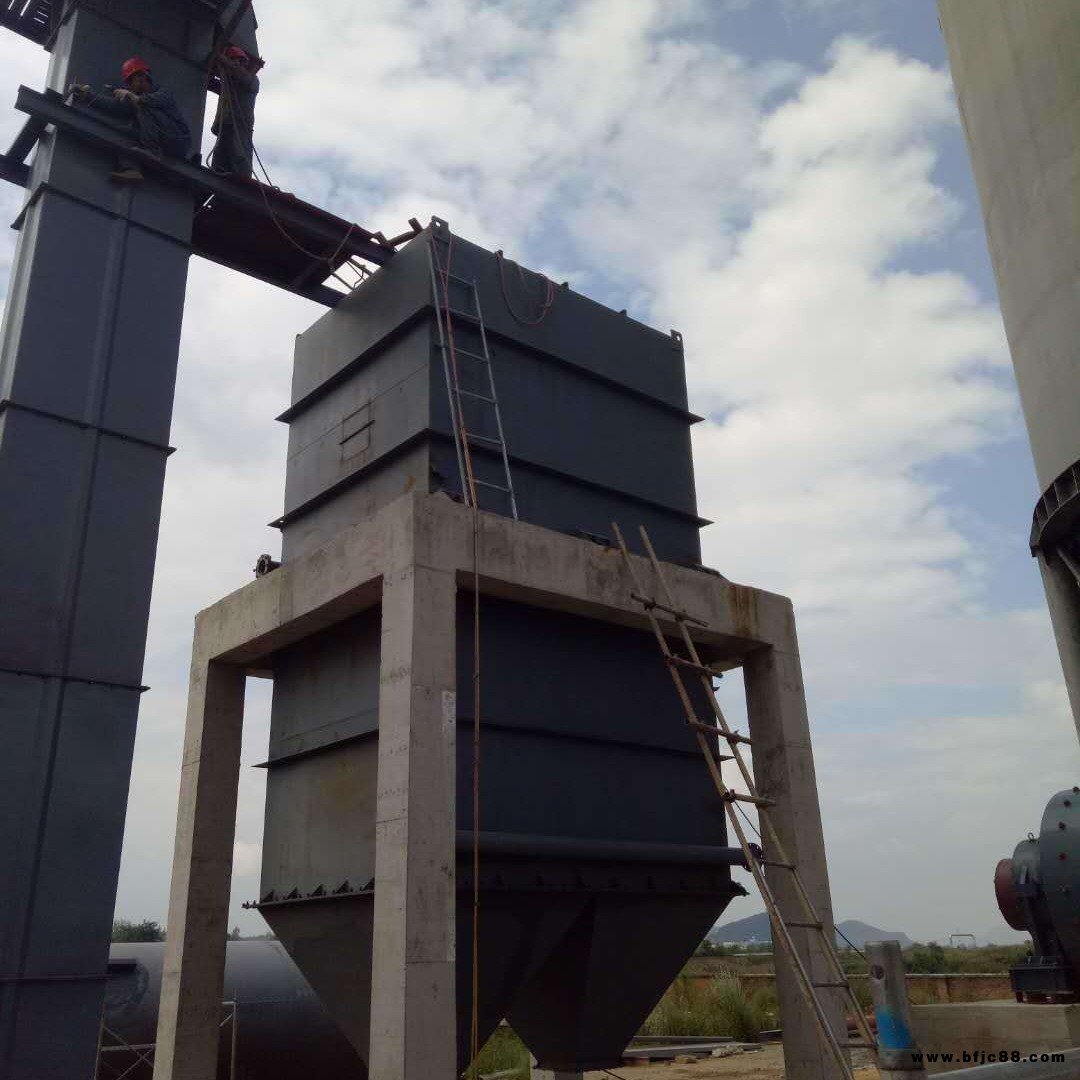

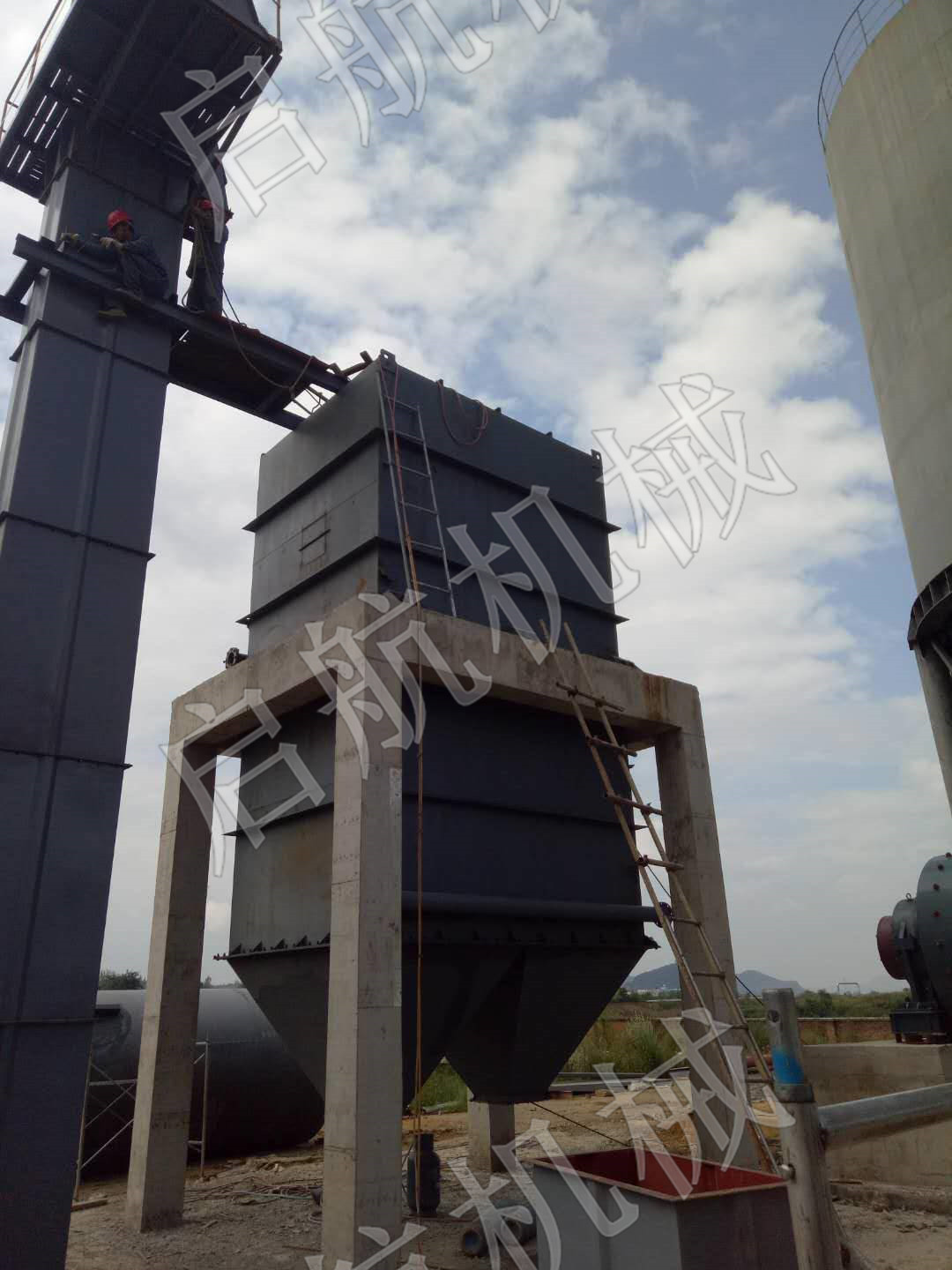

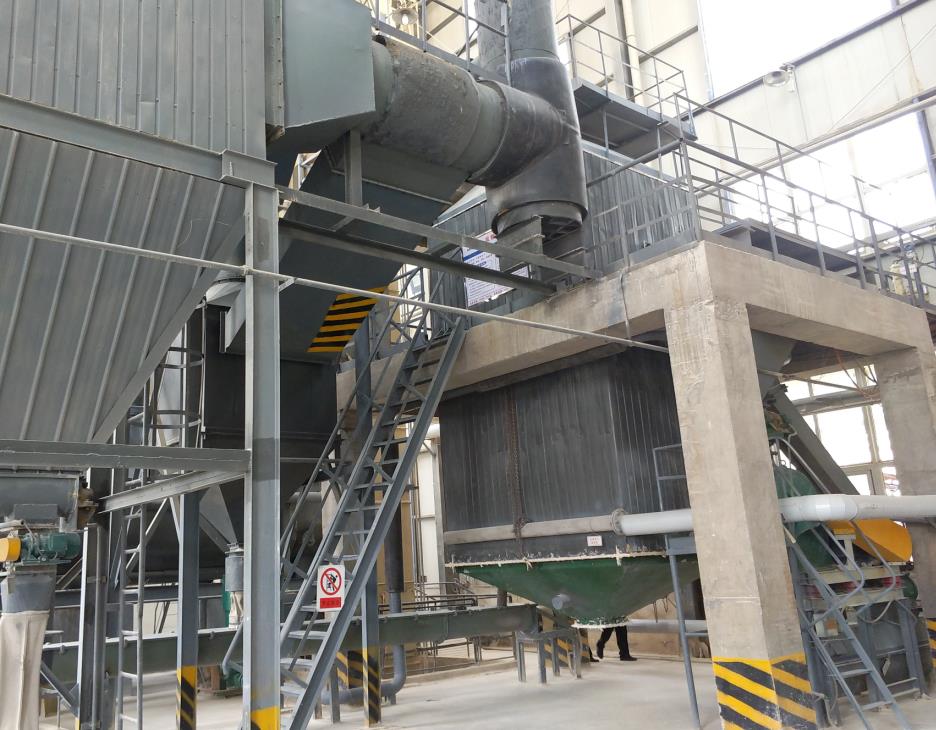

烘干好的粉料首先經過輸送設備、旋轉篩分機進行輸送處理，在計入沸騰爐之前進行篩分，避免大顆粒物料進入到沸騰爐，進而避免沸騰爐煅燒不均勻和沸騰爐底部歩風板堵塞。處理完畢的石膏粉料經計量螺旋均勻輸送給沸騰爐；輸送設備為可計量輸送機，可精確計量每個時間段的喂料量嗎，保證石膏粉供料穩定性。其供料量可根據煅燒工藝要求和工作過程中的沸騰爐各點具體溫度進行調整，溫度增高則進料量增加，反之減少；沸騰爐為蒸汽沸騰爐，沸騰爐內分為主爐和副爐共4個室，底部設有高壓羅茨風機往底部注風，協助粉料在爐內沸騰；粉料在沸騰爐中與管道內的蒸汽進行間接熱交換，蒸汽把熱量傳遞給粉料，對粉料進行煅燒。粉料首先進入沸騰爐的主爐內進行煅燒，進而經過底部通道進入副爐進一步脫水；后經沸騰爐上部出料口排出至粉磨工段進行粉磨；
2）質量控制系統
質量控制系統采用專門臨時暫存工藝將粉料進行精準分離；整套系統包含提升機、螺旋輸送機、氣動閥門、暫存?zhèn)}等組成；
因為在沸騰爐開、停機時會產生不合格的石膏粉料，如果此時的石膏粉料輸送到下游與成品粉混合的話將會產生很大的質量波動。所以此時產生的石膏粉通過質量控制系統經輸送設備運送至暫存?zhèn)}內存儲，在正常生產時產生質量波動時，也將通過質量控制系統進入到此料倉內進行暫存，待石膏粉正常煅燒時按一定添加量進入到煅燒系統重新煅燒。這樣可有效避免石膏粉產生質量波動影響下游產品質量。同時此料倉作為煅燒前穩料倉，當烘干物料產生重量方面波動時，此料倉起到緩沖穩料的作用，這樣來保證煅燒前供料穩定性。
3）冷卻系統
冷卻系統采用我公司專用石膏冷卻機，可在保證石膏粉煅燒相組成穩定狀態下有效的進行冷卻。整套系統包含冷卻器、羅茨風機、冷卻器風機是、輸送設備等組成。
煅燒好的石膏粉因出料溫度比較高，如果直接進入后期處理工段，會因石膏粉溫度過高導致石膏粉的相組成產生變化，進而影響產品質量。所以石膏粉在進入到后期工段時，必須通過冷卻降溫后方能進入到后期工段。降溫工段采用我公司專用冷卻器進行降溫，可有效的將石膏粉溫度降低到80°C以下，從而保證石膏粉的后期質量。

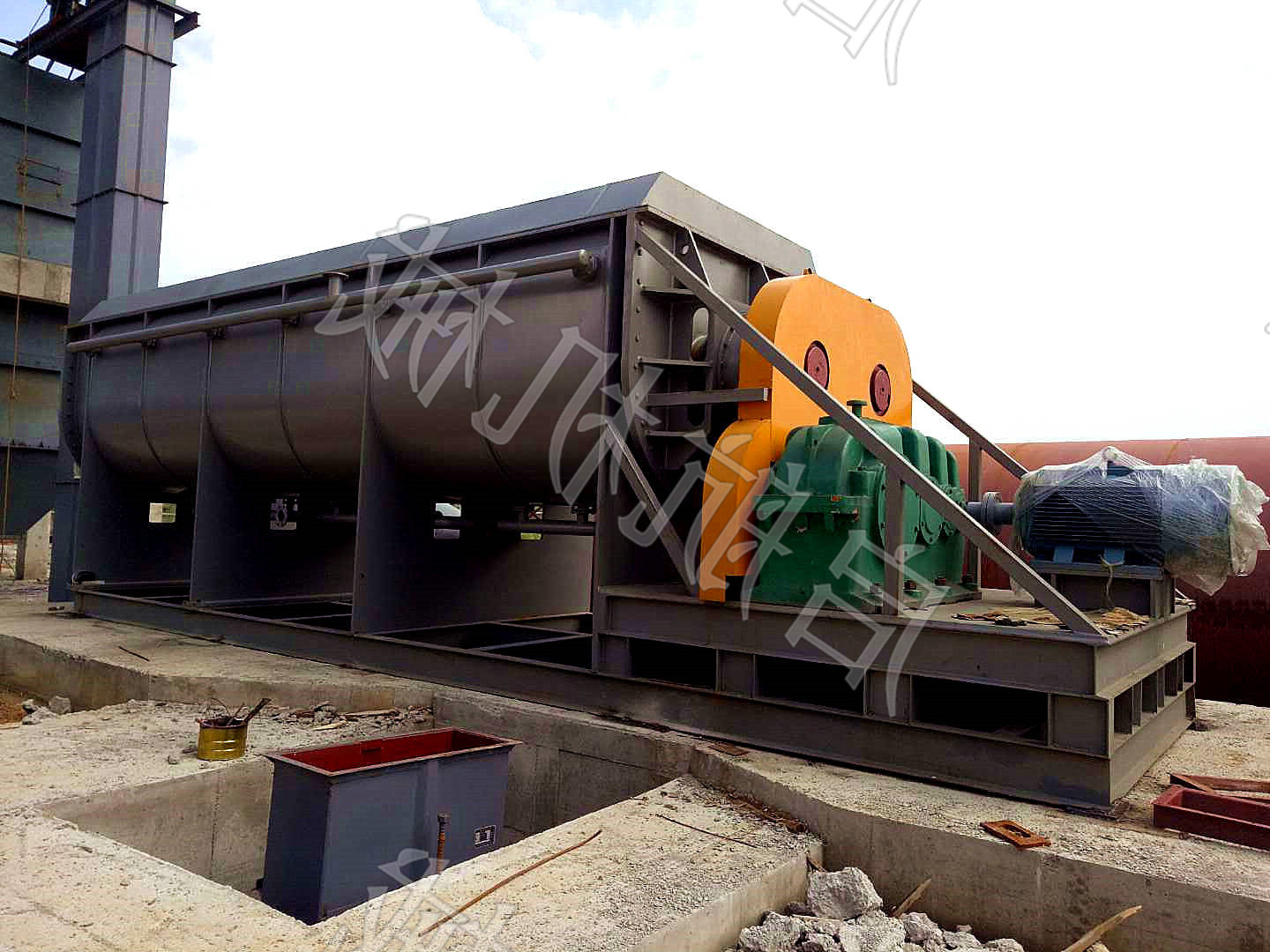

生產工藝簡介 蒸汽（導熱油）槳葉干燥機+煅燒沸騰爐生產工藝產品適用范圍：脫硫石膏粉、磷石膏粉、檸檬酸石膏粉、乳酸石膏粉1. 該設備根據國內化學石膏游離水含量不穩定的特點，采用了較節能的一脫水二煅燒的兩步法煅燒工藝，該工藝就是利用一個熱源分別做兩次功，也就是利用煅燒系統排放的余熱再次用于設備的預干燥系統進行二次做功，終排放溫度可低于100℃，因此非常節能。由于利用的是一個熱源，所以大大縮短了安裝周期，同時節省了大量原材料，是目前非常合理，非常節能的化學石膏煅燒系統。又因為該設備設計產量較高，故采用了目前供熱為穩定的電廠蒸汽等工藝提供熱源，該工藝的主要特點是節約電能、操作簡便、維修方面且使用壽命長；同時該系統熱效率較高能達到90-%左右，從而大大提高了設備的熱利用率。煅燒系統我們采用的是分室沸騰煅燒爐，通過對爐體不斷的更新改進，能夠達到熱量分配趨于合理，熱交換面積可無限增大，能適應年產化學石膏3萬噸~20萬噸產量要求的不同客戶。除塵系統采用了一級旋風分離加二級除塵，一級旋風除塵可以將預干燥物料的95%直接收集，一級除塵后的氣體再通過二級除塵后直接排空，氣體含塵濃度不高于國家規定的10mg/m3。2. 采用蒸汽槳葉干燥機進行預烘干工序優勢◆預烘干后得到含水率均勻一致的石膏粉原料◆蒸汽低溫預烘干使石膏粉得到更好緩慢脫水增加了產品強度。◆無氣流烘干機產生過大風量及粉塵現象。◆采用蒸汽無燃煤脫硫脫硝等處理工序
三、技術參數
序號 | 名稱 | 規格與型號 | 數量 | 材質 | 備注 | |
沸騰爐：型號QH-SG15，3.5*2.4*6.3米，換熱面積≥600㎡。 | ||||||
1. | 活化風室 | 法蘭 | 12*80 | 1組 | Q235B/8mm | 自制 |
2. | 螺栓 | M16*80高強 | 2組 | Q235B/8mm | 自制 | |
3. | 人孔 | 500*600 | 2組 | Q235B/8mm | 自制 | |
4. | 進風口 | Φ219 | 2組 | Q235B/8mm | 自制 | |
5. | 清灰口 | 500*500 | 2組 | Q235B/8mm | 自制 | |
6. | 布風板 | 布風板1 | 鉆孔φ2，間距25 | 1組 | 304不銹鋼/6mm | 自制 |
7. | 布風板2 | 鉆孔φ10，間距25 | 1組 | Q235B/6mm | 自制 | |
8. | 加強筋板 | 10*50 | 1組 | Q235B/10mm | 自制 | |
9. | 煅燒室 | 進出汽管道 | Φ219*3.5米 | 2根 | 無縫管/ 12mm | 自制 |
10. | 進出汽口法蘭 | DN200 | 4片 | 鑄鋼 | 自制 | |
11. | 橫向加熱管 | Φ32×5mm | 2組 | 20#鍋爐管GB-3087-2008 | 注水試壓2.5MPa | |
12. | 豎向加熱管 | Φ25×4mm | 1套 | 20#鍋爐管GB-3087-2008 | ||
13. | 外殼 | QH-SG15 | 1組 | Q235B/12mm | 自制 | |
14. | 外殼加強筋 | QH-SG15 | 1組 | 10*50mm | 自制 | |
15. | 法蘭密封 | QH-SG15 | 1組 | 盤根 | 采購 | |
16. | 隔倉板 | QH-SG15 | 1張 | Q235B/12mm | 自制 | |
17. | 觀察口 | 500*600 | 1組 | Q235B/8mm | 自制 | |
18. | 測溫點 | 遠程+直顯 | 3組 | 熱電偶 | 采購 | |
19. | 測壓點 | 遠程 | 2組 | 壓力傳感器 | 采購 | |
20. | 清灰口 | 120*800 | 2組 | Q235B/12mm | 自制 | |
21. | 緊急卸料閥 | DN200 | 2組 | Q235B/12mm | 自制 | |
沉降室：3.5*2.4*2.2米 | ||||||
1 | 沉降室外殼 | QH-SG-cc15 | 1組 | Q235B/8mm | 自制 | |
2 | 阻塵柵格 | QH-SG-cc15 | 1組 | Q235B/8mm | ||
3 | 外殼加強筋 | QH-SG-cc15 | 1組 | Q235B/10mm | ||
4 | 集氣室 | QH-SG-cc15 | 1組 | Q235B/6mm | ||
5 | 法蘭 | QH-SG-cc15 | 1組 | Q235B/10mm | ||
6 | 密封 | QH-SG-cc15 | 2組 | 盤根 | 采購 | |

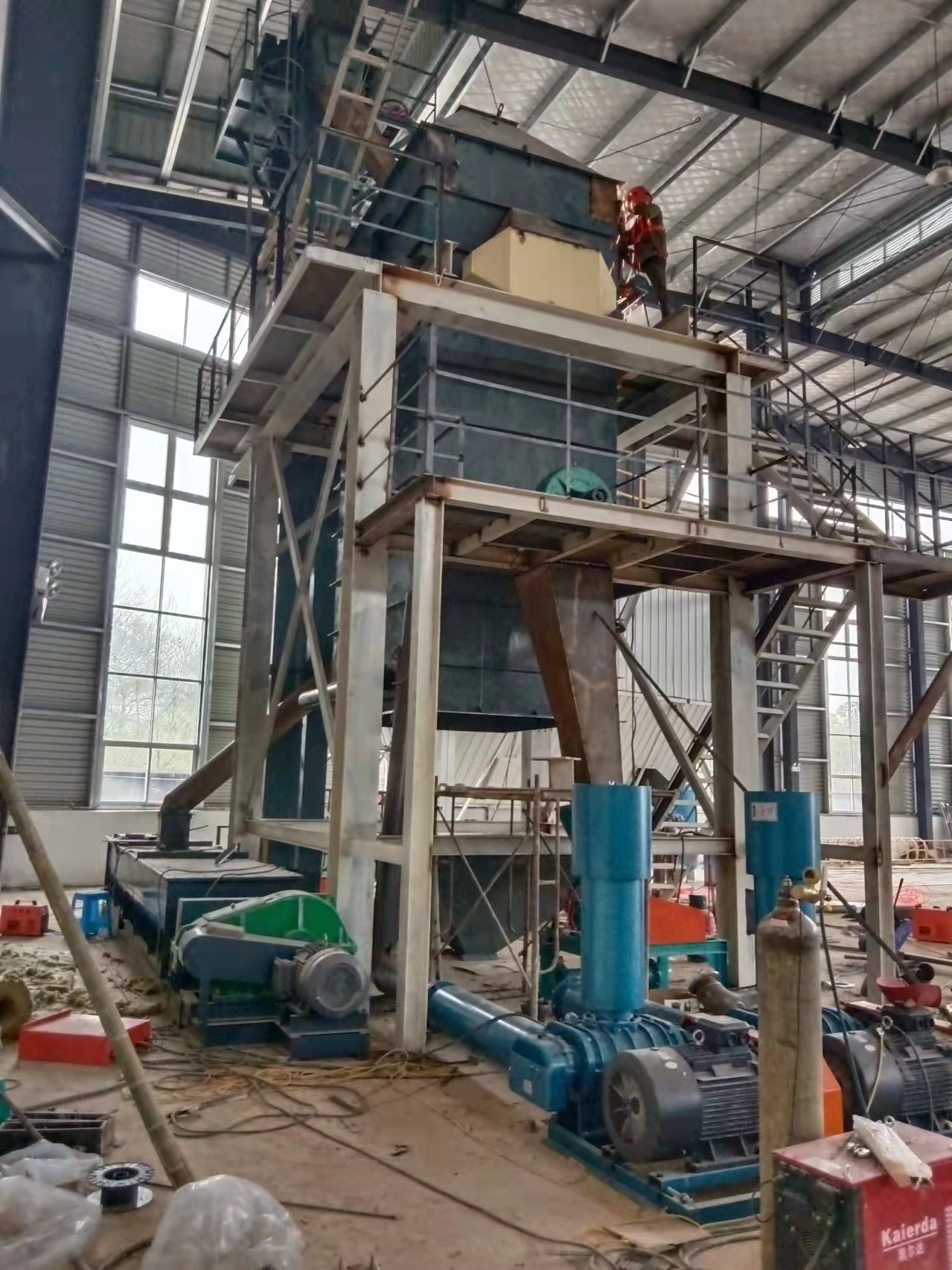

羅茨風機：MFSR-200-1，4p-37kw，2臺。包含附件：風機主機、電機、單向閥、壓力表、泄壓閥、皮帶及皮帶輪、皮帶輪保護罩、支架、地腳螺栓。 | ||||||
