| 加工定制 : | 是 | 品牌 : | 啟航機械 |
| 用途 : | 脫硫石膏機械設備 | 型號 : | 7899 |
| 功率 : | 288kw | 外形尺寸 : | 7587 |
| 重量 : | 668 | 生產線 : | 建筑石膏設備 |
| 沸騰爐 : | 石膏沸騰爐 | 提升機 : | NE提升機 |
| 輸送機 : | 螺旋輸送機 | 冷卻器 : | 石膏冷卻器 |
| 石膏設備 : | 脫硫石膏煅燒設備 |
1）預干燥工段

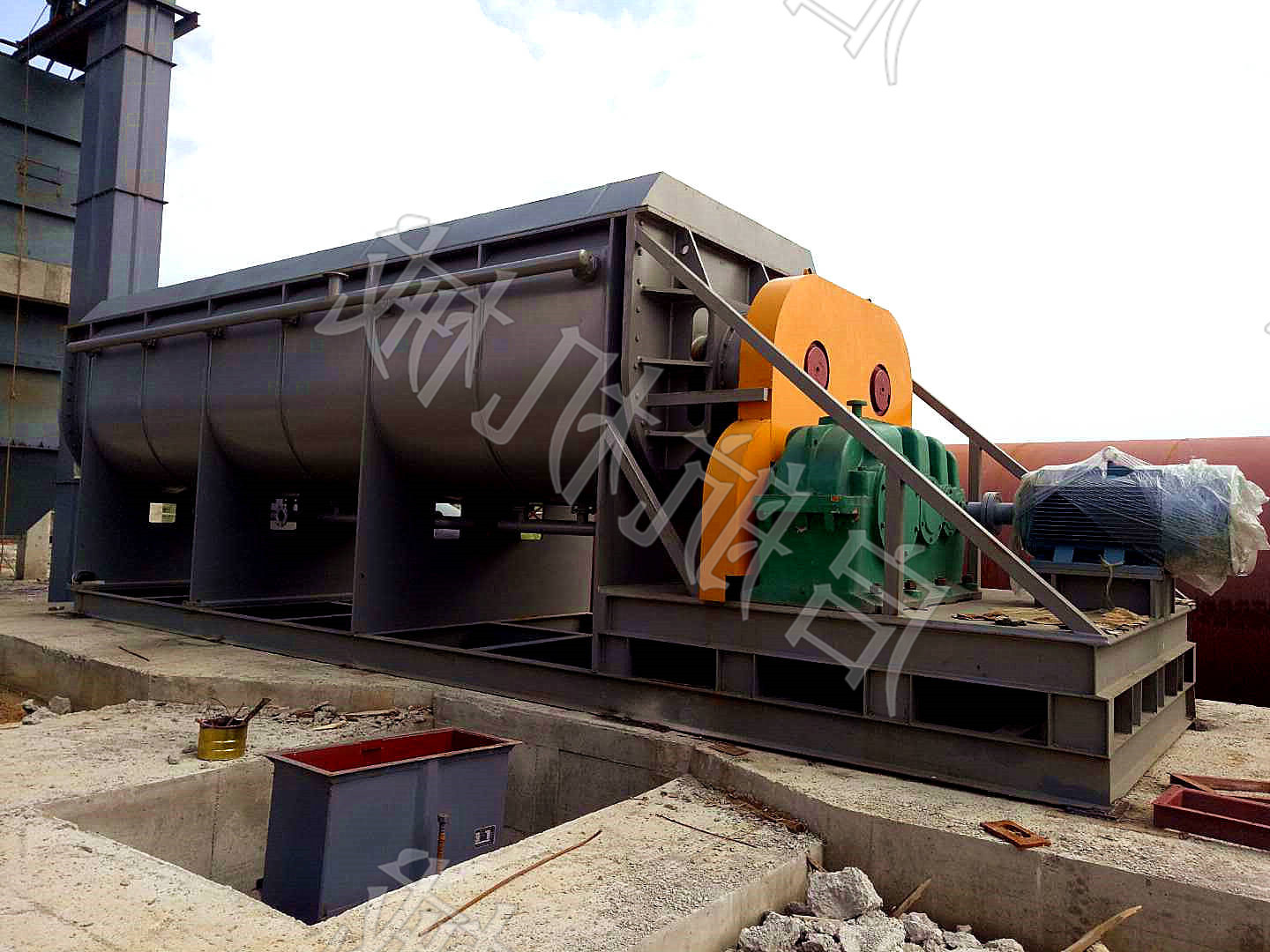

預干燥工段采用管束式烘干機進行烘干石膏粉，整個系統有自清潔鎖風下料器、管束烘干機、預熱風機、蒸汽換熱器、袋式除塵器、主引風機、提升機、輸送設備構成。
計量后的原料石膏經皮帶輸送機輸送到以蒸汽為熱源的烘干機中進行烘干，粉料在烘干設備轉動的帶動下由進料端往出料端移動，并在移動過程中進行熱交換，以此達到烘干的目的，此種烘干機采用列管式換熱方式進行熱交換，并在傳送物料過程中將物料揚起進入到管束中，保證石膏在烘干機中與蒸汽進行的充分熱交換，提高烘干效率，
2）煅燒工段

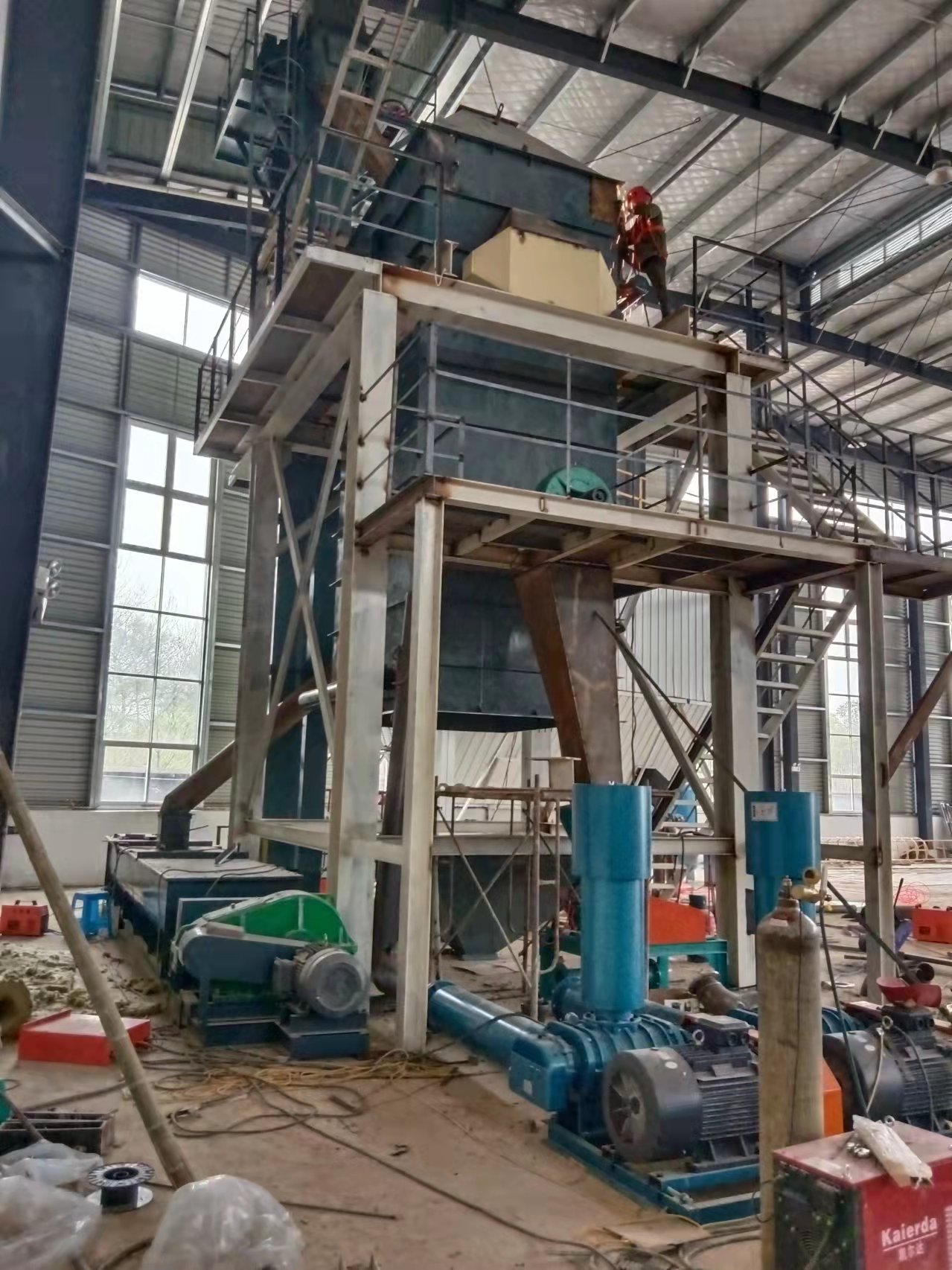

煅燒系統采用蒸汽型沸騰爐煅燒工藝將粉料進行均勻的煅燒；整套系統包含輸送設備、篩分機、計量螺旋、沸騰爐、羅茨風機等組成；
烘干好的粉料首先經過輸送設備、旋轉篩分機進行輸送處理，在計入沸騰爐之前首先進行篩分，避免大顆粒物料進入到沸騰爐，進而避免沸騰爐煅燒不均勻和沸騰爐底部歩風板堵塞。處理完畢的石膏粉料經計量螺旋均勻輸送給沸騰爐；輸送設備為可計量輸送機，可精確計量每個時間段的喂料量嗎，保證石膏粉供料穩定性。其供料量可根據煅燒工藝要求和工作過程中的沸騰爐各點具體溫度進行調整，溫度增高則進料量增加，反之減少；沸騰爐為蒸汽沸騰爐，沸騰爐內分為主爐和副爐共4個室，底部設有高壓羅茨風機往底部注風，協助粉料在爐內沸騰；粉料在沸騰爐中與管道內的蒸汽進行間接熱交換，蒸汽把熱量傳遞給粉料，對粉料進行煅燒。粉料首先進入沸騰爐的主爐內進行煅燒，進而經過底部通道進入副爐進一步脫水；后經沸騰爐上部出料口排出至粉磨工段進行粉磨；
3）質量控制系統
質量控制系統采用專門臨時暫存工藝將粉料進行精準分離；整套系統包含提升機、螺旋輸送機、氣動閥門、暫存?zhèn)}等組成；
因為在沸騰爐開、停機時會產生不合格的石膏粉料，如果此時的石膏粉料輸送到下游與成品粉混合的話將會產生很大的質量波動。所以此時產生的石膏粉通過質量控制系統經輸送設備運送至暫存?zhèn)}內存儲，在正常生產時產生質量波動時，也將通過質量控制系統進入到此料倉內進行暫存，待石膏粉正常煅燒時按一定添加量進入到煅燒系統重新煅燒。這樣可有效避免石膏粉產生質量波動影響下游產品質量。同時此料倉作為煅燒前穩料倉，當烘干物料產生重量方面波動時，此料倉起到緩沖穩料的作用，這樣來保證煅燒前供料穩定性。
4）冷卻系統
冷卻系統采用我公司專用石膏冷卻機，可在保證石膏粉煅燒相組成穩定狀態下有效的進行冷卻。整套系統包含冷卻器、羅茨風機、冷卻器風機是、輸送設備等組成。
煅燒好的石膏粉因出料溫度比較高，如果直接進入后期處理工段，會因石膏粉溫度過高導致石膏粉的相組成產生變化，進而影響產品質量。所以石膏粉在進入到后期工段時，必須通過冷卻降溫后方能進入到后期工段。降溫工段采用我公司專用冷卻器進行降溫，可有效的將石膏粉溫度降低到80°C以下，從而保證石膏粉的后期質量。
三、生產線配置
1電力配置
裝機總功率 | 405.94kw |
實際使用功率 | 320kw |
電壓要求 | ~380V/~220V |
頻率要求 | 50Hz |
甲方應將主電源接至現場配電室內 | |
2人力配置
序號 | 崗位 | 人/班 | 班/天 | 人/天 |
1 | 鏟車司機 | 1 | 3 | 3 |
2 | 生產線控制 | 1 | 3 | 3 |
3 | 巡檢、維修 | 1 | 3 | 3 |
總計 | 9人 | |||
3生產用水
生產線耗用 | 無 |
設備冷卻用水 | 1m3/小時，循環使用 |
生活用水 | 1m3/天 |
水壓 | 約0.25Mpa |
水質 | 符合城市飲用水要求 |
生活用水由甲方布置。 | |
4蒸汽配置
類型 | 飽和蒸汽 |
壓力 | 1.0-1.2Mpa |
溫度 | ≥240℃ |
使用量 | 7噸/小時（生產1噸成品需約0.5噸蒸汽） |
蒸汽管道由甲方接至現場位置，并保留截止閥。 | |
5壓縮空氣
生產用壓縮空氣 | 2.0m3/min |
車間除塵用壓縮空氣 | 2.0m3/min |
壓力要求 | 0.5~0.7Mpa |
質量要求 | 無油、無水、無塵 |
6工作體制
工作日 | 300天/年 |
班 | 3班/天 |
工作時間 | 24小時/天 |
7生產車間
名稱 | 建筑小占地面積 | 層數 | 層高 |
生產車間 | 20X50米 | 1 | 12米 |
倉庫 | 20X30米 | 1 | 6米 |
配電室 | 5X8 | 1 | 3.6米 |
基礎及車間建設由甲方負責。 | |||
