| 加工定制 : | 是 | 品牌 : | 啟航機械 |
| 用途 : | 脫硫石膏機械 | 型號 : | 564 |
| 功率 : | 289 | 外形尺寸 : | 563 |
| 重量 : | 785 | 生產線 : | 脫硫石膏生產線 |
| 石膏設備 : | 脫硫石膏煅燒設備 | 沸騰爐 : | 石膏沸騰爐 |
| 打散機 : | 石膏打散機 | 除塵器 : | 布袋除塵器 |
| 提升機 : | NE提升機 |
二、電控系統
1、供電
?????買方需按照賣方的要求把電力供應到指定的地點。
2、車間電力分配
通常的電力由母線或電纜供應。控制柜的電力由車間電力分配柜或直接由從變電站的LV開關柜的母線供應。電力供應裝置將被裝配在恰當?shù)奈恢茫⒖梢詾樵O(shè)備維修等提供臨時電力(由買方供應）。
3、自動控制
原料車間生產控制采用分布式PLC控制系統，CPU模塊選用西門子品牌，現場I/O模塊采用西門子ET--200SP,人機界面HMI選用西門子品牌。傳感器、變頻器、PLC模塊、HMI等核心設備構成原料控制站。設備級（變頻器、分布式I/O等）采用現場總線方式與CPU通訊進行數據交換，原料控制站和計算機控制中心通過工業以太網相連、wincc組態軟件編程，從而實現生產過程的集中控制和實時數據統一管理。
三、生產工藝先進性
1、原材料供料系統
1、原材料供料系統
（1）供料斗增設斷料報警裝置，當石膏料斗沒有料或者不下料時發出報警信號，通知操作工及時處理斷料問題；
（2）原材料喂料采用皮帶稱改進行準確計量；
（3）濕料輸送部分設置旋轉篩分機，可有效篩分石膏原料的雜質，并破碎石膏原料的內部結塊。
2、烘干工段
（1）采用專用的管束機進行烘干，烘干熱效率高。
（2）烘干設備采用變頻控制，可有效的控制石膏粉在內部的烘干停留時間。
（3）除塵產生的超細粉經我公司特殊工藝與原料進行均勻的混合，可有效的避免超細粉成團進入煅燒設備造成的產品質量波動。
（4）通過烘干過程控制，可有效避免因原材料含水量波動而產生的質量波動。
3、煅燒工段
1）、煅燒前設置質量控制倉，通過此料倉可起到穩料的作用實現沸騰爐的均勻供料，另外此料倉在設備開機前期、中間出現不合格品時、停機的時候可作為廢料倉，將生產不合格的粉料存儲到此工段，然后再進行煅燒，以此來控制不合格的量；
2）、喂料螺旋輸送機采用計量輸送螺旋，可精準計量進料量，螺旋出料端采用獨特的密封式設計，可有效避免外部冷風在此進入到沸騰爐內部，從而在一定程度上提高了沸騰爐的熱效率；
3）、煅燒設備采用國內常規煅燒設備沸騰爐，我們在此基礎上進行了一部分改進：
A、增加沸騰爐內部空間，延長石膏粉在內部的停留時間，使得煅燒更均勻；
B、采用我公司自主研發的換熱管安裝工藝，可有效地避免因熱脹冷縮造成的沸騰爐殼體開裂；
C、沸騰爐頂部降塵室增高、并在出口位置設計預收塵裝置，減少石膏粉的外排，增加沸騰爐的生產效率；
D、在底部羅茨風機和沸騰爐連接管之間增加余熱回收換熱器，將鼓入的常溫空氣首先經過換熱器進行加熱，然后再計入到沸騰爐內，以此來增加沸騰爐的熱效率；
4）、沸騰爐除塵器采用離線式設計，可有效地增加除塵器濾袋使用壽命。
5）設置專門粉料輸送設備，沸騰爐、冷卻器內部需要清理時首先將粉料通過輸送設備輸送至廢料倉，實現清潔化工作環境。.
4、冷卻工段
冷卻設備采用我公司獨立研發的立式冷卻器，沸騰爐底部羅茨風機首先經過此設備加熱后才能進入沸騰爐，增加余熱利用率。冷卻風機的風將石膏粉溫度降低后直接接入管束機前端預干燥風機入口處，以此來充分的利用余熱。
5、工藝優勢
1）、節能環保
生產線采用負壓運行的方式，杜 了粉塵外泄，不僅改善了工人的工資環境，同時也達到了國家的環保要求。管束式烘干機采用換熱管與物料直接接觸的加熱行駛，效率遠遠大于間接換熱的形式。沸騰爐、烘干機外部全部做保溫處理，減少了設備的熱損失。
2）、余熱的二次利用
冷卻器換熱后的熱風，利用與沸騰爐的動力鼓風與烘干機的烘干進風，長期運行會產生不小的經濟效益。

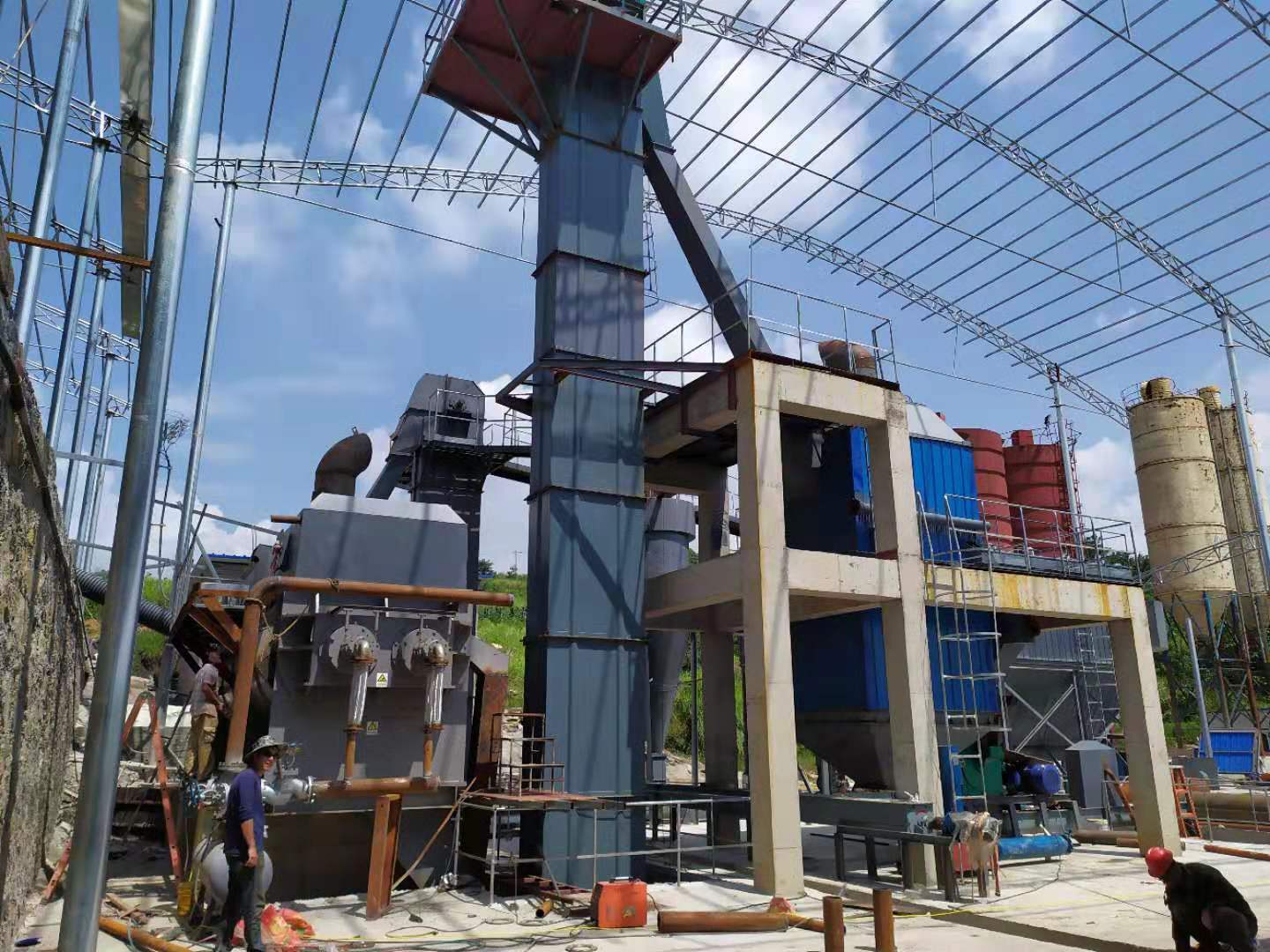

預干燥系統：?
在熱源使用過熱蒸汽的前提下，預系統采用槳葉烘干機進行原料干燥。該機主要由W形殼體和兩根空心槳葉軸及傳動裝置組成，中空軸上排列有中空葉片，機體內壁、葉片及空心軸采用16錳鋼，保證耐熱、耐腐、不開裂。
其烘干流程如下：原料從計量皮帶送入槳葉干燥機后，過熱蒸汽通過槳葉干燥機的內壁及槳葉表面，將熱量傳到給原料，同時持續緩慢的旋轉攪拌，使原料受熱更加均勻；原料隨著槳葉旋轉，不斷地蒸發水分，同時向出料口推進；原料預干燥完成后，通過提升機進入下一環節--煅燒。蒸發出來的水份通過排濕風機排出，但是在排濕過程中，會有小部分粉塵隨著負壓空氣出來，所以需要引入旋風分離器及脈沖布袋除塵器，做到粉塵無排放的目的；，旋風分離器和布袋除塵器過濾出來的粉體，通過輸送設備再次進入槳葉干燥機再次利用。
?
2.3.3煅燒系統：
經過長期實踐，并結合國內外先進工藝進行了優化改造，該改造工藝對主煅燒流程采用典型的分室石膏煅燒工藝，用分室石膏煅燒爐替代回轉窯，在節約占地面積的同時，也降低了能耗。
概述如下：
分室石膏煅燒爐是一種應用流態化技術煅燒高含水率化學石膏的 節能設備。FD—分室石膏煅燒爐以過熱蒸汽作熱源進入煅燒爐后，通過熱交換器，把熱量傳遞給石膏，使二水石膏脫去部分結晶水變成半水石膏。
分室石膏煅燒爐為分室石膏煅燒裝置，底部有活化風換熱器和多孔板，在床層內裝有大量加熱管，管內加熱介質為過熱蒸汽，熱量通過管壁傳遞給管外處于流態化的石膏粉，使石膏粉脫水分解。在煅燒器上部，裝有內置式 旋風子，汽體離開流化床時夾帶的粉塵大部分被這些裝置捕收并重新返回至爐內，熱濕氣體則通過管道與預干燥工段的旋風分離器濕氣匯合進入二次布袋收塵器。
?
?
2.3.4供熱系統：
項目所需熱源全部為電廠飽和蒸汽，溫度240℃左右，蒸汽壓力1.2Mpa。由于項目靠近電廠，蒸汽利用較為方便，而且在使用蒸汽的過程中，無再次污染排放。在使用安全性方面，蒸汽管道配備了蒸汽壓力表、多重手動蒸汽閥門和自動快速截止閥門，使用蒸汽的相關設備也經過試壓，所用蒸汽壓力均在設備耐壓的安全范圍內，蒸汽管道外層及設備外層采用硅酸鋁和巖棉保溫材料，保證了工作人員的人身安全。
2.3.5除塵系統：
該生產線屬于全封閉式運行模式，主要由脈沖布袋除塵器、引風機、空氣壓縮機等設備組成。

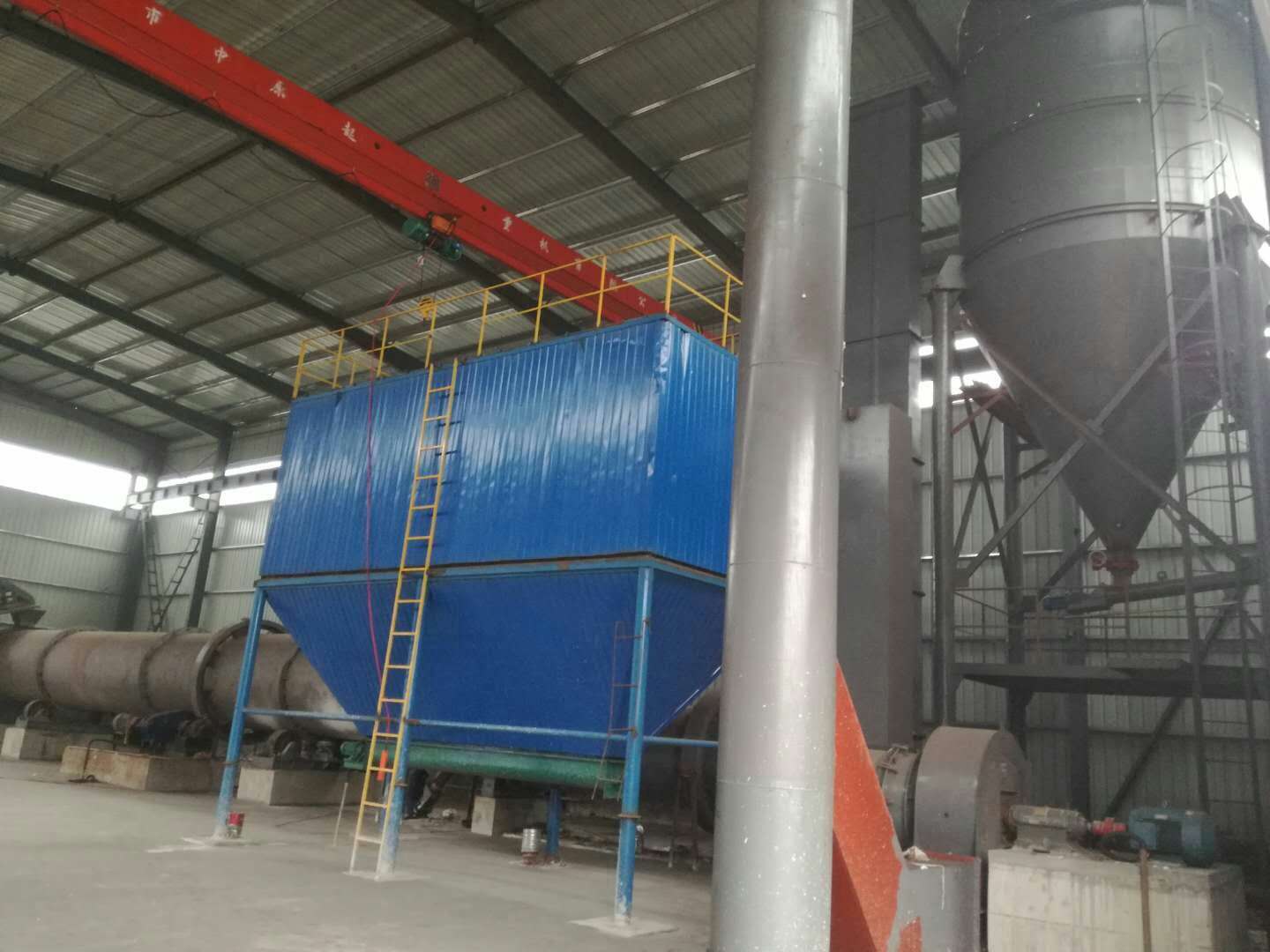

脈沖布袋除塵器
除塵器本體由鋼結構框架、箱體、灰斗、濾袋和袋籠等組成。除塵效率可達99.99%。
其工作原理是含塵煙氣由除塵器的進風均流裝置進入上箱體，當濾袋上的粉塵越積越多，設備阻力達到限定的阻力值時，由清灰控制裝置按清灰時間設定值自動關閉一室離線閥后，按設定時間程序打開電控脈沖閥，進行停風噴吹，利用氣體瞬間噴吹使濾袋內壓力劇增，將濾袋上的粉塵抖落在灰斗中，灰斗中的粉塵再由卸料器排出。排出后的高溫粉塵通過傳輸設備再次進入預干燥系統。
綜上所述，本項目在生產過程中熱源使用電廠過熱蒸汽，不會產生硫化物等有害氣體。
生產中產生的煙塵氣體，由旋風分離器和脈沖布袋除塵器共同處理，除塵效率高達99.99%，出口含塵量低于10mg/m3，低于排放標準。
?
2.3.6控制系統：
西門子Wincc7.3-DCS組態中控系統，系統構成：
系統由工程師站、操作站-上位機（商用機或者工控機）、通訊-工業以太網交換機、控制站-西門子PLC、現場工作站、現場設備構成。
?
2.3.7輸送、改性及儲存：
煅燒后的脫硫石膏經冷卻器冷卻至80℃左右，然后改性粉磨進入至成品倉。即可包裝使用。
?
三、生產線配置
1電力配置
裝機總功率 | 522.37kw |
實際使用功率 | 400kw |
電壓要求 | ~400V/~220V |
頻率要求 | 50Hz |
甲方應將主電源接至現場配電室內 | |
2人力配置
序號 | 崗位 | 人/班 | 班/天 | 人/天 |
1 | 鏟車司機 | 1 | 3 | 3 |
2 | 生產線控制 | 1 | 3 | 3 |
3 | 巡檢、維修 | 1 | 3 | 3 |
總計 | 9人 | |||
3生產用水
生產線耗用 | 無 |
設備冷卻用水 | 1m3/小時，循環使用 |
生活用水 | 1m3/天 |
水壓 | 約0.25Mpa |
水質 | 符合城市飲用水要求 |
生活用水由甲方布置。 | |
4蒸汽配置
類型 | 飽和蒸汽 |
壓力 | 1.0-1.2Mpa |
溫度 | ≥240℃ |
使用量 | 7噸/小時（生產1噸成品需約0.5噸蒸汽） |
蒸汽管道由甲方接至現場位置，并保留截止閥。 | |
5壓縮空氣
生產用壓縮空氣 | 2.0m3/min |
車間除塵用壓縮空氣 | 2.0m3/min |
壓力要求 | 0.5~0.7Mpa |
質量要求 | 無油、無水、無塵 |
6工作體制
工作日 | 300天/年 |
班 | 3班/天 |
工作時間 | 24小時/天 |
7生產車間
名稱 | 建筑小占地面積 | 層數 | 層高 |
生產車間 | 20X50米 | 1 | 12米 |
倉庫 | 20X30米 | 1 | 6米 |
配電室 | 5X8 | 1 | 3.6米 |
基礎及車間建設由甲方負責。 | |||

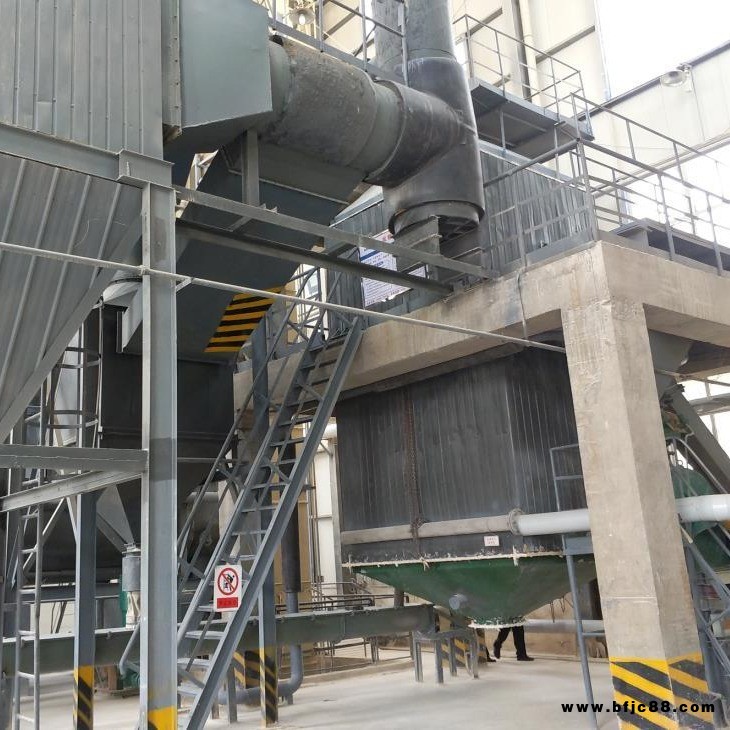

石膏沸騰爐的特點
??①設備小巧，生產能力大。
沸騰爐生產能力的大小實質上由熱源通過加熱器壁傳遞給物料的熱量多少來決定。其傳熱方程式為：
Q=K×F×△t
式中Q—由熱源通過加熱器壁傳遞給物料的熱量（kJ/h)
?????K—傳熱系數[W/(m2.K)]
?????F—加熱器傳熱面積（m2）
?????△t—熱源與物料的溫度差（℃）
沸騰爐由于物料實現了徹底的流態化，因此爐內不需要安裝攪拌設備。在爐內就可以高密度地安裝很多加熱管，因此尺寸不大的爐子就可以有非常大的傳熱面積。
另外，沸騰爐采用的熱源為導熱油，其傳熱系數K比熱煙氣為熱源的傳熱系數高出一個數量級。從傳熱方程式就可以看出，由于傳熱系數和傳熱面積都較大，總傳熱量Q也就大。這就是說沸騰爐的生產能力比較大，比如產量為5~6t/h的沸騰爐，其長寬只有2m，產量為20t/h的沸騰爐，其長寬也只有3.2m就足夠了，這是其他傳統的外熱式煅燒設備無法相比的。
②結構簡單，不易損壞。
由于物料實現了流態化，沸騰爐就不需要有轉動的部件，爐子的結構就簡單得多。不但制造方便，投產后也幾乎不需要維修保養。
由于用的是低溫?zé)嵩矗序v爐在任何情況下都沒有被燒壞的危險，設備使用壽命也特別長。
③設備緊湊，占地少
沸騰爐是立式布置的設備，除塵器套在爐體上方，與爐子連成一個整體，設備非常緊湊。不但占地少，還可以避免除塵器結露。
④能耗較低
沸騰爐的熱能消耗和電力消耗都較低。熱能方面：從熱源傳遞給物料的熱能，除了小部分用于加熱爐底鼓入的冷空氣以及少量的爐體散熱損失外，幾乎都有效地用于物料的脫水分解。爐子本身的熱效率在95%以上。
電能方面：沸騰爐不需要轉動，也沒有攪拌機，物料主要是靠石膏脫水產生的水蒸氣來實現流態化的，需要在爐底鼓入的空氣也很有限，因此鼓風機的功率也很小，因此沸騰爐的電能消耗比傳統的煅燒設備少得多。。
⑤操作方便，容易實現自動控制
流化床有一個特點，就是床層中物料溫度一致。
因此操作中只要控制物料一個設定溫度，就可以連續穩定
地生產出合格產品。單一的控制參數，很容易實現自動控制。
⑥產品質量好，熟石膏相組成比較理想，物理性能穩定
由于采用低溫?zé)嵩矗嗖灰走^燒，只要控制出料溫度合適，成品中不含二水石膏，無水石膏也只在5%以內，其余均為半水石膏。這樣的相組成很理想，物理性能也很穩定。
⑦基建投資省，運行費用低
由于沸騰爐設備小巧結構簡單、占地少，因此基建投資較同等生產規模的其他類型煅燒設備節省。投產后，由于能耗較低、維修工作量少、使用壽命長，因此運行費用也較省。
