| 品牌 : | 凱德斯 | 型號 : | B200 |
| 材質 : | 不銹鋼 | 形態 : | 角式 |
| 連接形式 : | 螺紋 | 驅動方式 : | 電子 |
| 流動方向 : | 單向 | 公稱通徑 : | 400x400 |
| 零部件及配件 : | 執行器 | 外形 : | 中型 |
| 標準 : | 國標 | 壓力環境 : | 常壓 |

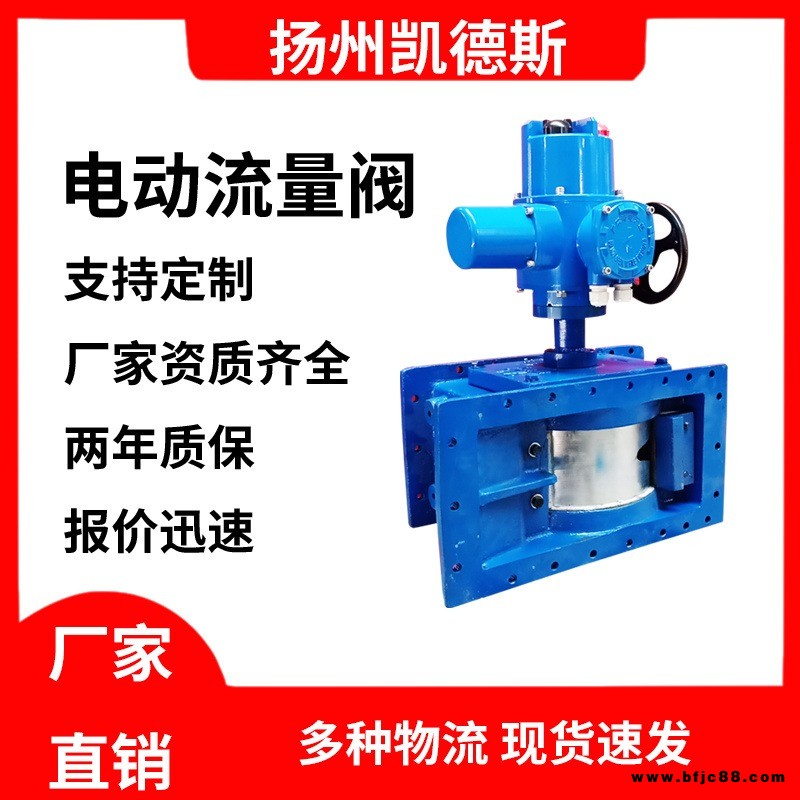

B400 電動流量閥 粉塵卸料閥 伊堡閥 底庫卸料閥
一、用途
電動流量控制閥是引進消化國外新技術，自主創新的技術產品,其控制閥與開關閥完全相同，只是驅動方式不同。流量控制閥采用SIBOS（西博森），伯納（歐瑪）UNIC、DKJ等各種不同電動執行配套使用，達到自動調節或遠程控制。（有關電動執行的技術說明，詳見電動執行的使用說明書）
氣動開關閥
一、概述:
氣動開關閥主要在粉狀物料流量控制系統中作開關用通常與流量控制閥串聯配套使用。氣動開關閥是以氣缸為動力實現開關作用。
在結構上，氣動開關閥與電動開關閥的閥體是沒有什么區別的，主要區別在于推動閥體中的滑塊改變位的推動力不同。氣動開關閥由氣路(管子)中的控制空氣送到閥中的操作氣缸推動活塞移動帶動滑塊改變圈體閥位；電動開關閥則通過螺旋線圈產生電磁吸力帶動滑塊改變閥體閥位。
由于氣動開關閥改變閥位是通過其氣缸內控制空氣形成一定的壓力后才能推動活塞與滑塊改變體閥位，實際控制時開關速度相對較慢，而電動開關閥電流產生吸力的速度相對較快,因此從工作速度看電動開關動作較快。
此外,氣動開關閥所接的控制信號是氣壓信號，必須用管子連接，體積較大；而電動開關閥的控制信號一般為電流信號，可用導線連接，而且沒有操作柱塞，所以電動開關閥的體積比氣動開關閥的體積小。
結構特點:
氣動開關閥設計科學合理、結構緊湊、間芯開有U型槽口，在閥的進口設有襯墊，將閥體與閥芯隔開，襯墊與閥芯之間徑向間隙可調整，以保證閥芯運轉的靈活性。氣動開關閥配用氣缸,氣動執行器或者用戶指定。
三、性能參數 ：
型號 | B250 | B300 | B400 | B500 | B630 | 備注 | |
項目 | |||||||
閥體 | 調節流量t/h | 0~150t/h(max) | 0~220t/h(max) | 0~410t/h(max) | 0~550t/h(max) | 0~700t/h(max) | |
流量面積m2 | 0.016 | 0.024 | 0.04m2 | 0.052 | 0.068 | 或根據要求 | |
充氣流量m3 | 13.5 | 16m | 21 | 27 | 34 | ||
氣缸 | 型號 | QGB-100×200-MP4 | QGB-100×200-MP4 | QGB-100×200-MP4 | QGB-125×200-MP4 | QGB-125×200-MP4 | |
耗氣量m3/h | 12 | 12 | 12 | 12 | 12 | ||
全程時間 | 1-2s | 1-2s | 1-2s | 1-2s | 1-2s | ||
電磁閥KD25-8 | 220V 50HZ | 220V 50HZ | 220V 50HZ | 220V 50HZ | 220V 50HZ | ||
適用溫度℃ | ≤100℃ | ||||||
相對濕度 | <1% | ||||||
充氣槽 | 0.005~001Mpa | ||||||
五、工作原理:
氣動開關閥主要有閥體、密封墊、襯套、閥芯、軸承、透氣層、充氣槽及傳動裝置組成。風機給予低壓小容量空氣，經通道口由充氣槽充氣，氣體透過透氣層，均勻向上噴吹，鼓動物料向上位移，物料自重下落時，由設備安裝斜度而產生位移，不斷重復致使物料向前位移。氣缸或者執行器帶動聯軸器，閥芯動作。氣動開關閥作開關作用，通過電磁閥控制氣動推桿氣源來指令推桿動作，完成切換動作。
六、使用說明:
安裝前請檢查內腔有無雜物附著，否則會堵塞U型閥芯或損壞閥件。檢查各傳動部分是否靈活可靠。裝時傳動部分不允許做吊裝用，并嚴禁損傷。兩法蘭連接中間需加密封墊片,然后均勻擰緊聯接螺栓。
