| 品牌 : | 凱德斯 | 型號 : | DN200 |
| 材質 : | 不銹鋼 | 形態 : | 隔膜式 |
| 連接形式 : | 法蘭 | 驅動方式 : | 電子 |
| 流動方向 : | 單向 | 公稱通徑 : | 200mm |
| 零部件及配件 : | 執行器 | 外形 : | 中型 |
| 標準 : | 英標 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 三通式 |
| 適用介質 : | 空氣 |
DN15氣動調節閥，DN20氣動薄膜三通調節閥，DN25氣動薄膜襯氟調節閥，DN32自力式溫度調節閥，DN40氣動薄膜角型調節閥，DN50氣動壓力調節閥，DN65氣動截止閥調節閥，DN80氣動調節閥，DN100，DN125,DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN500，DN600，DN700

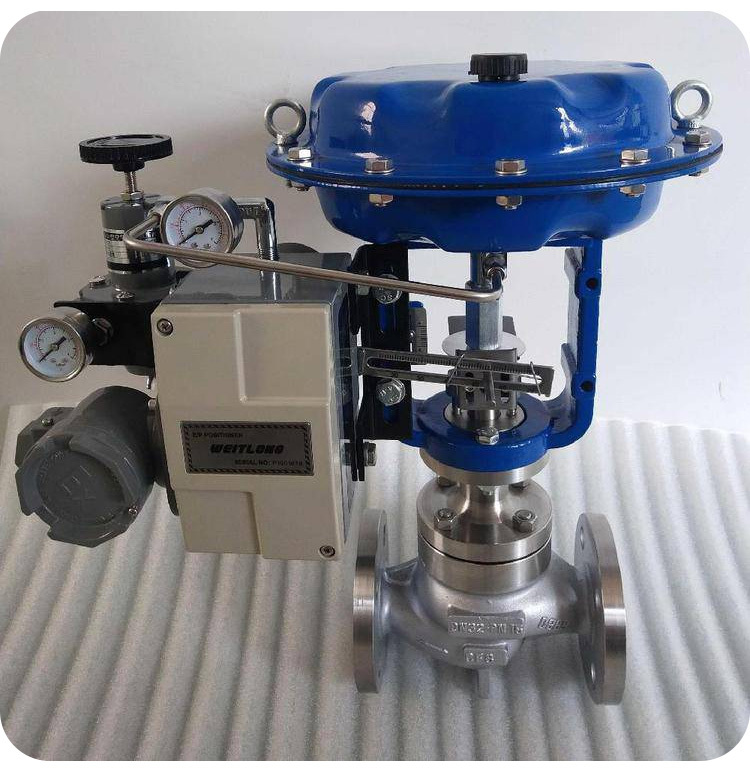

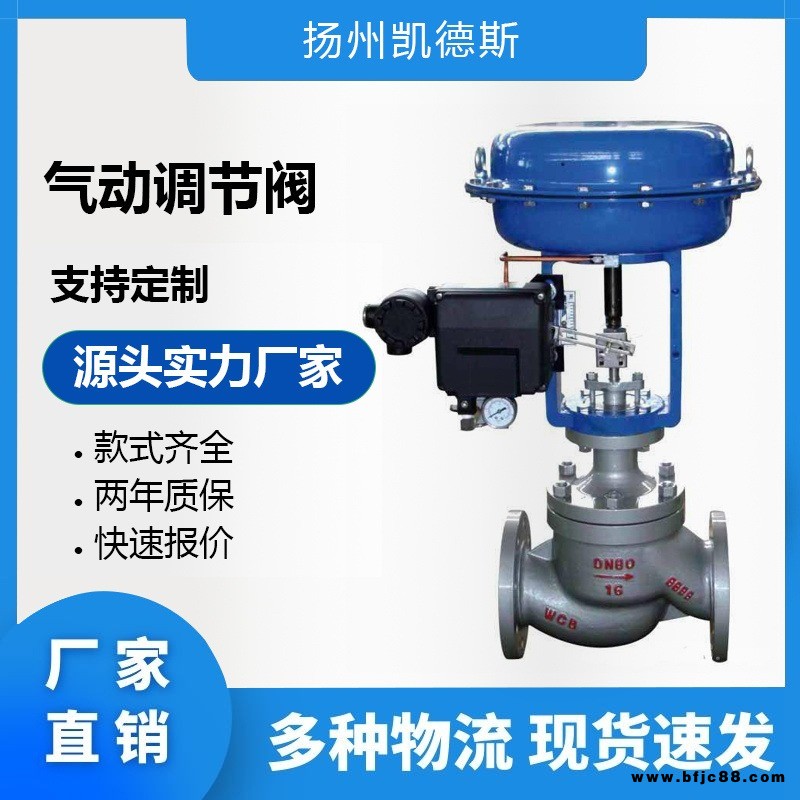

氣動調節閥氣動薄膜三通調節閥氣動薄膜襯氟調節閥自力式溫度調節閥氣動薄膜角型調節閥氣動壓力調節閥氣動截止閥調節閥是新一代的小型氣動單座調節閥，是綜合國內外先進技術開發的具有九十年代國際先進水平的新型氣動調節閥。閥體有單座閥和套筒閥兩種，是當今調節閥的發展方向。氣動薄膜調節閥由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。如使用現場沒有氣源，在工況允許的情況下可以選擇電動直通調節閥代替使用。
氣動調節閥氣動薄膜三通調節閥氣動薄膜襯氟調節閥自力式溫度調節閥氣動薄膜角型調節閥氣動壓力調節閥氣動截止閥調節閥
二、氣動調節閥結構特點
1．氣動調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．氣動調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3．氣動小型調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4．直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。
6．根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
三、氣動調節閥執行機構
ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
四、氣動調節閥零件材質
閥體、閥蓋：HT200，ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 紋 管：1Cr18Ni9Ti
墊 片：橡膠板、10、1Cr18Ni9Ti、 纏繞墊片
膜 蓋：A3
波 紋 膜 片：丁晴橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的材質，又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥廣泛適用于酸、堿等腐蝕介質和有、等氣體、液體的控制。
（1）耐腐性好：閥內腔、閥芯、閥座、均包襯有3mm厚的能耐強腐蝕性流體。
（2）密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于*Ⅳ級標準。
（4）調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
揚州電動破碎閥 水泥塊料破碎機 斜槽用 斜槽水泥塊料破碎閥 電石渣破碎閥
PKD300*300電動破碎閥 PKD 400*400破碎閥配電控柜
PKD500*500破碎閥 PKD600*600破碎閥
PKD700*700破碎閥 PKD800*800破碎閥 PKDB300破碎閥 PKDB400破碎閥 PKDB500破碎閥
YJD-26A 400*400鎖氣閥YJD-26B DN400旋轉閥關風機 DXV-F 500
YJD-26A 400*400鎖氣閥YJD-26B DN400旋轉閥關風機 DXV-F 500的特點
1、采用彈性葉輪、增強柔性密封，消除葉輪卡住現象。
2、軸承座移位閥體外側，隔斷塵粒直接來源，延長軸承使用壽命，方便維修。
3、配用擺線輪減速機，結構可靠，穩定緊湊。
4、配用減速機，結構可靠，穩定緊湊。
YJD-2 150*150 YJD-4 180*180 YJD-6 200*200 YJD-8 YJD-10 YJD-10 YJD-12 YJD-14
YJD-16 300*300 YJD-26 400*400 YJD-36 500*500
YJD-B2 DN150 YJD-B6 DN200 YJD-B16 DN400 YJD-B26 DN400 YJD-B36 DN500
YJD-A2 150*150 YJD-A6 200*200 YJD-A16 300*300 YJD-A26 400*400 YJD-A36 500*500
氣動調節閥 、DQF電動球閥、 電動防爆蝶閥、電動防爆蝶閥 、伊堡閥、雙吊點啟閉機、卸灰閥、卸料器、電動螺桿啟閉機、電動啟閉機、回轉下料器、疊螺機、雙吊點啟閉機、電動執行器、加藥機電動螺桿啟閉機、電動破碎閥?、輸送機疊螺機、三通分料閥、污泥斗加藥機、重錘翻板閥、轉鼓過濾機輸送機、煤安電動裝置、氣動流量閥污泥斗、電動調節閥、電動流量閥、 轉鼓過濾機
