| 品牌 : | 鑫宏 | 型號 : | 10A |
| 加工定制 : | 否 | 額定排量 : | 4 |
| 額定壓力 : | 63MPa | 油箱容量 : | 5 |
| 重量 : | 50kg | 柱數 : | 雙柱 |
| 質保 : | 1年 | 包裝 : | 木箱 |
| 適用范圍 : | 彎制鋁排、銅排 | 體積 : | 980*500 |
| 工作行程 : | 250mm | 彎排范圍 : | 鋁銅排寬度40、50、60、80、100 |
| 厚度 : | 4-10mm | 彎曲角度 : | α≥90° |
| 彎曲半徑 : | 2.5倍排寬 | 液壓油牌號 : | N15 |
| 操作力 : | ≤400N | 產地 : | 山東 |
| 操作方式 : | 手動 | 銷售地區(qū) : | 全國 |
手動液壓彎排機適用于彎制鋁排、銅排，應用于工礦企業(yè)、變電所、電廠，是彎排的理想液壓工具
1、型號：SWP-10A
2、工作壓力：63MPa
3、工作行程：250mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100
厚度：4-10mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：1.2kg
8、液壓油牌號：N15
9、操作力：≤400N
1、型號：SWP-12A
2、工作壓力：63MPa
3、工作行程：320mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100、120
厚度：4-12mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：2kg
8、液壓油牌號：N15
9、操作力：≤400N

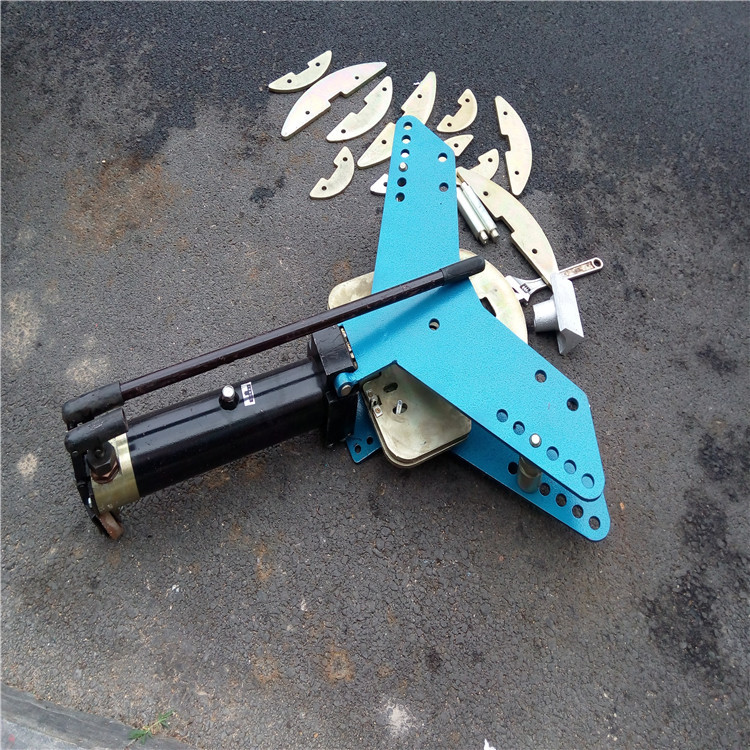

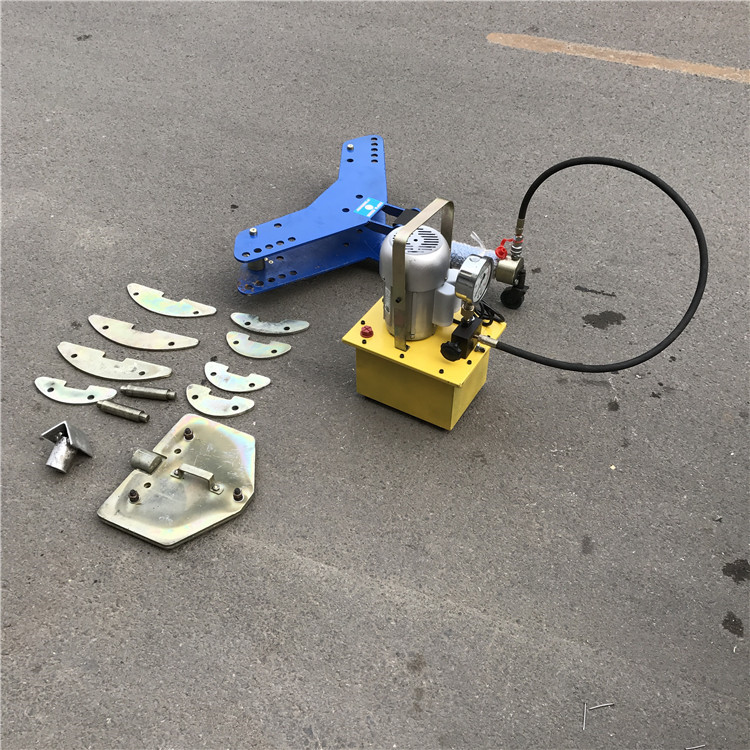

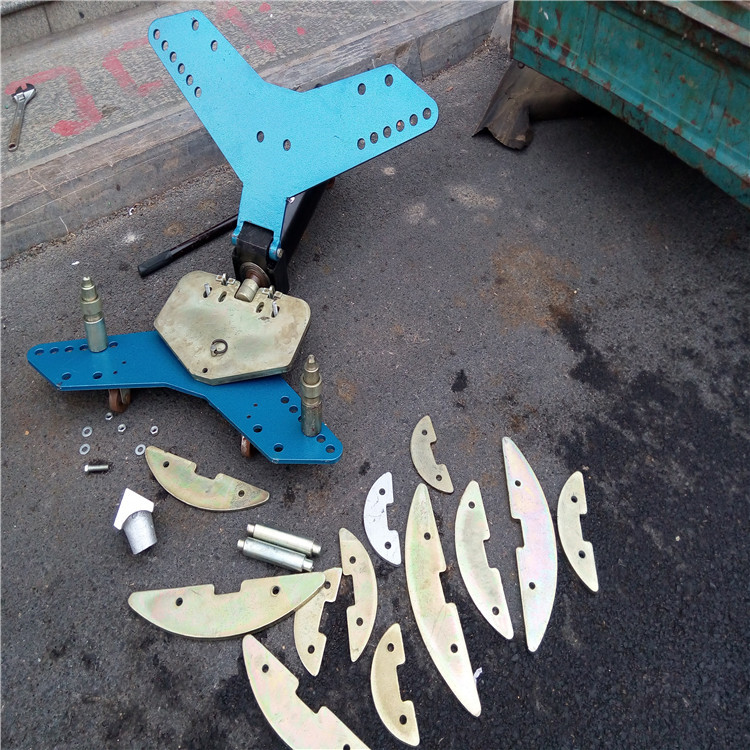

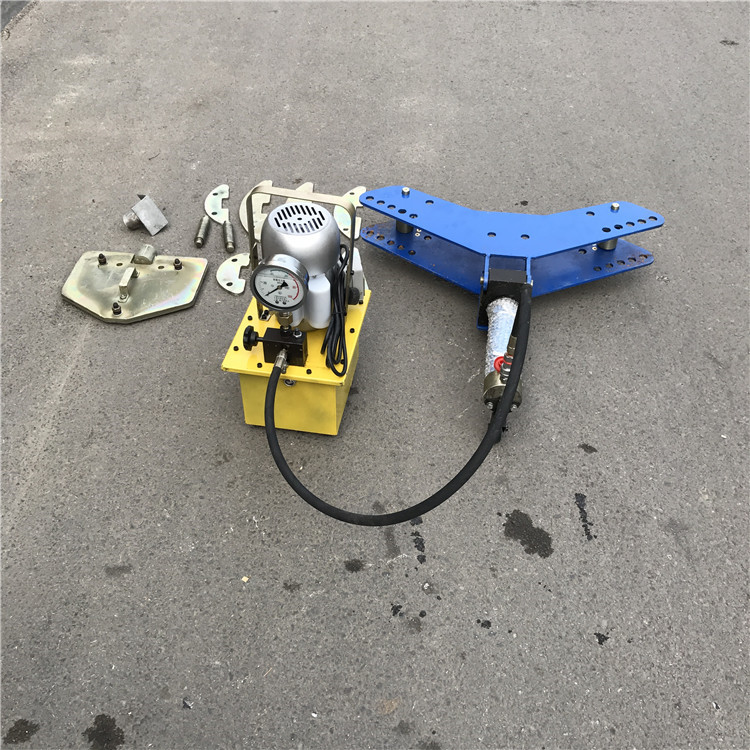

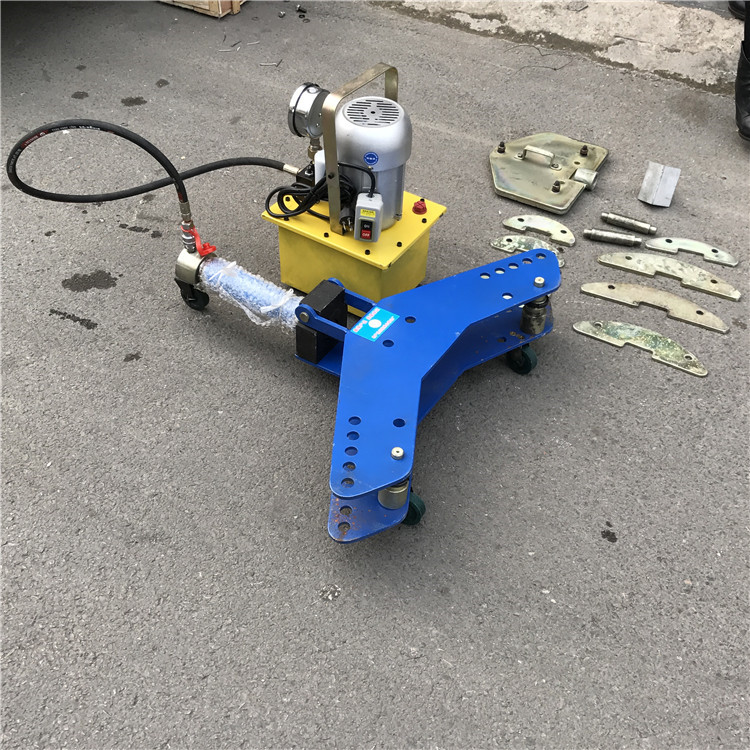

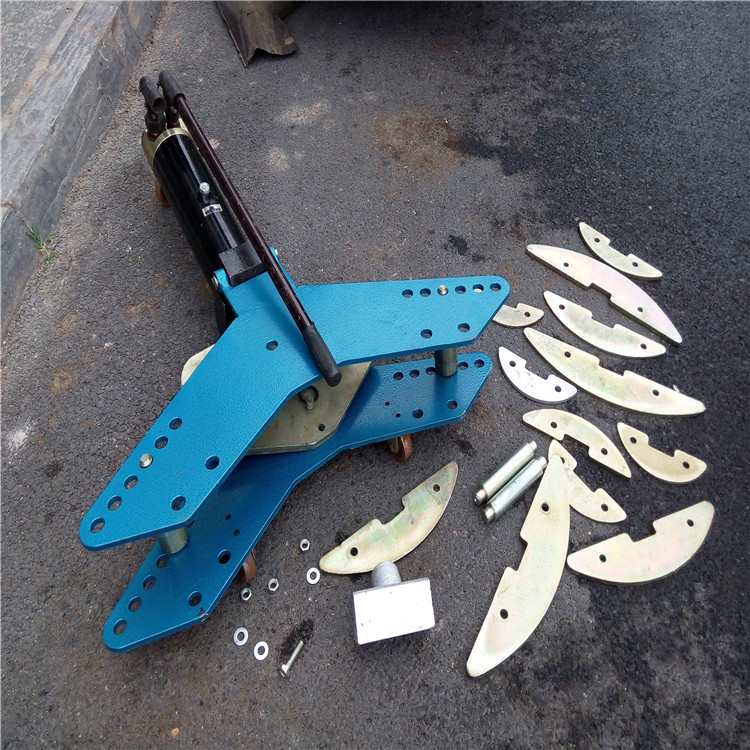

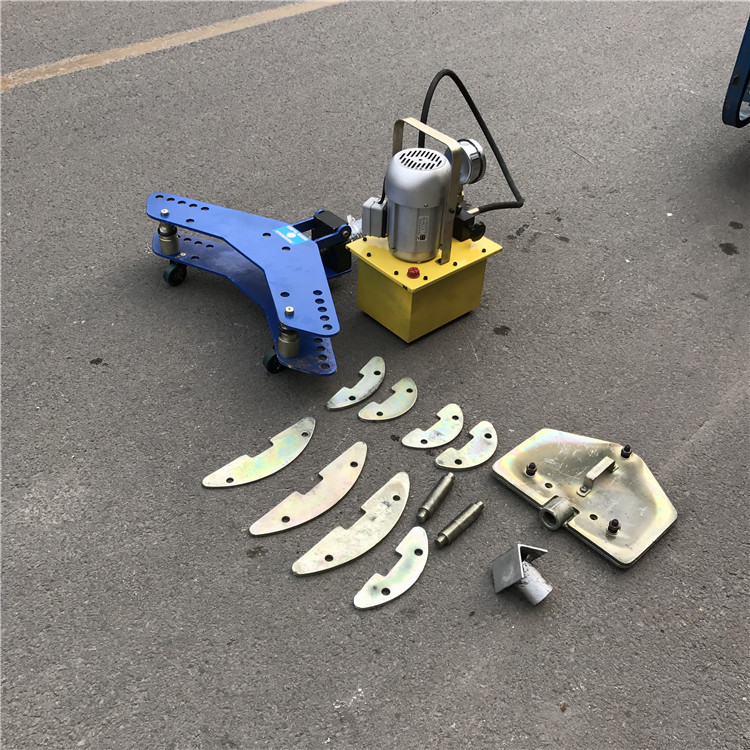

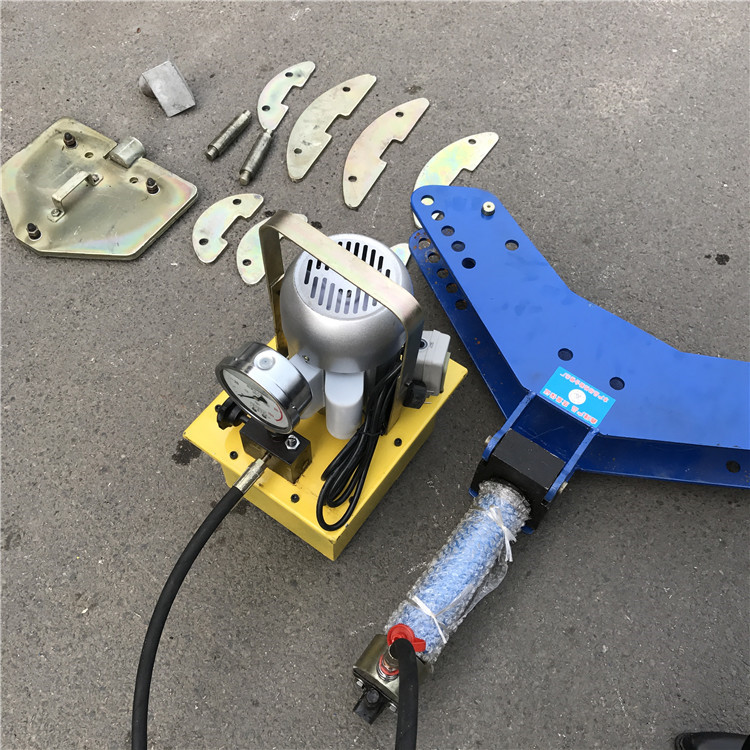

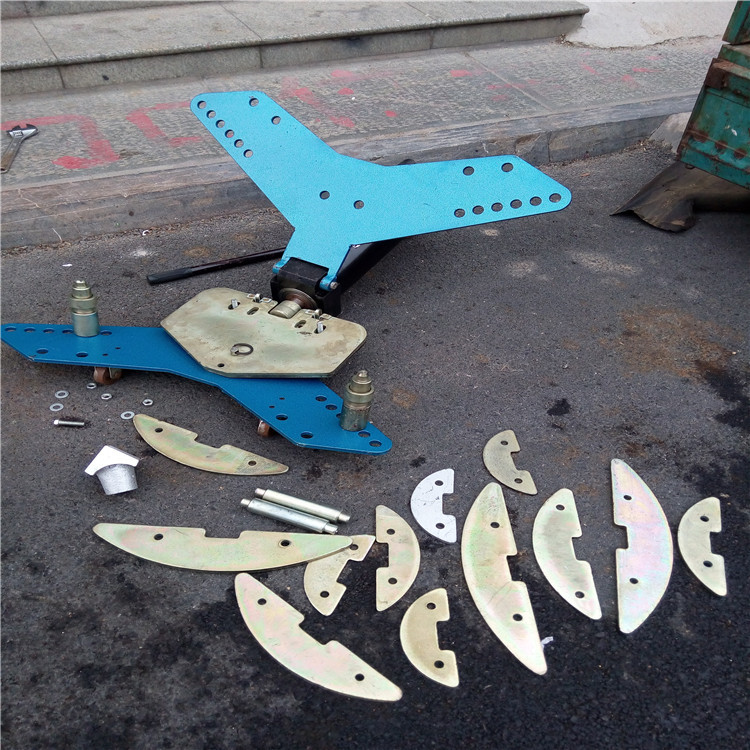

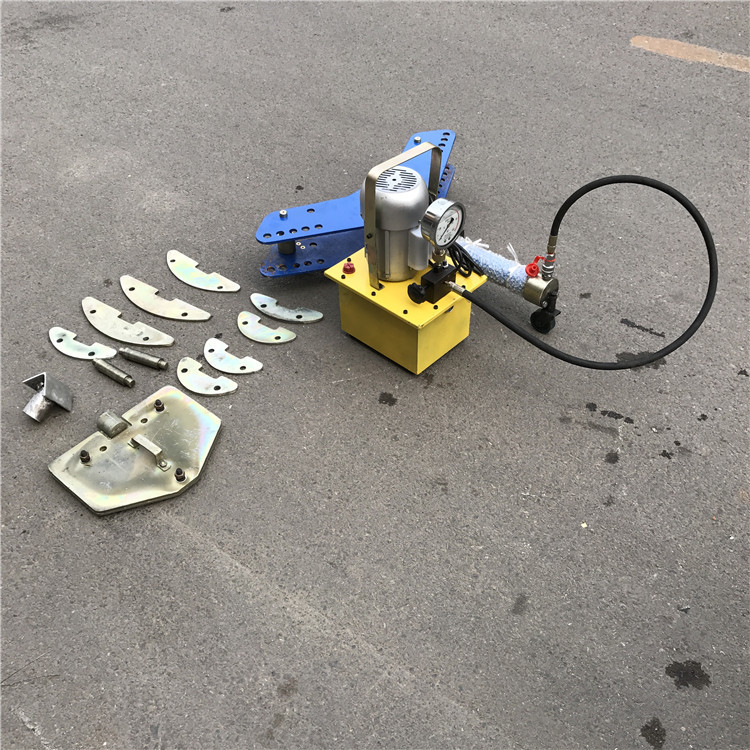

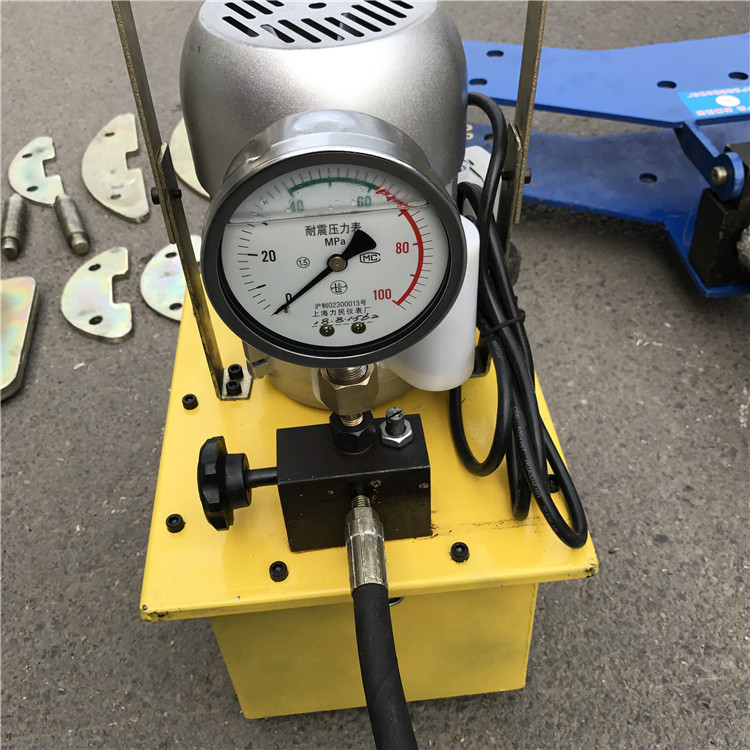

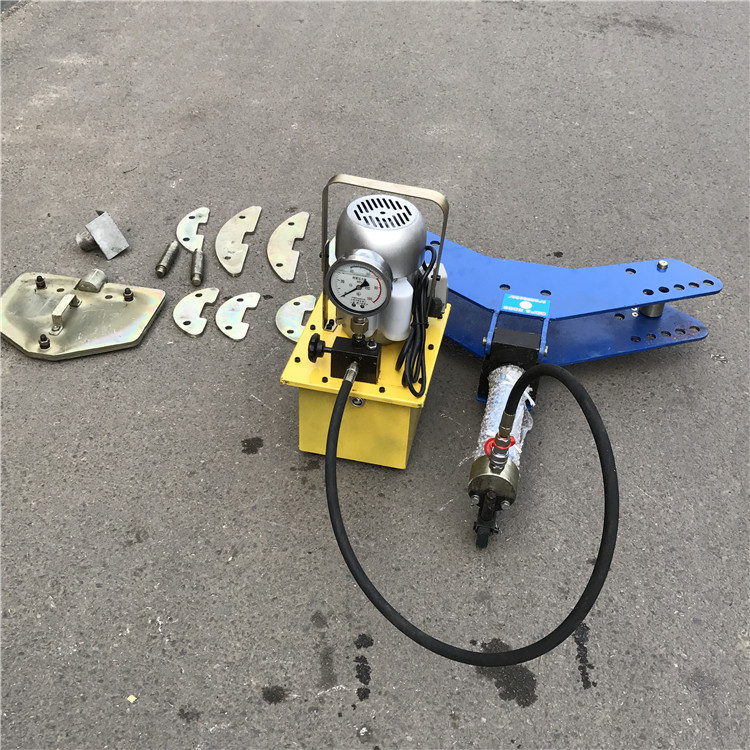

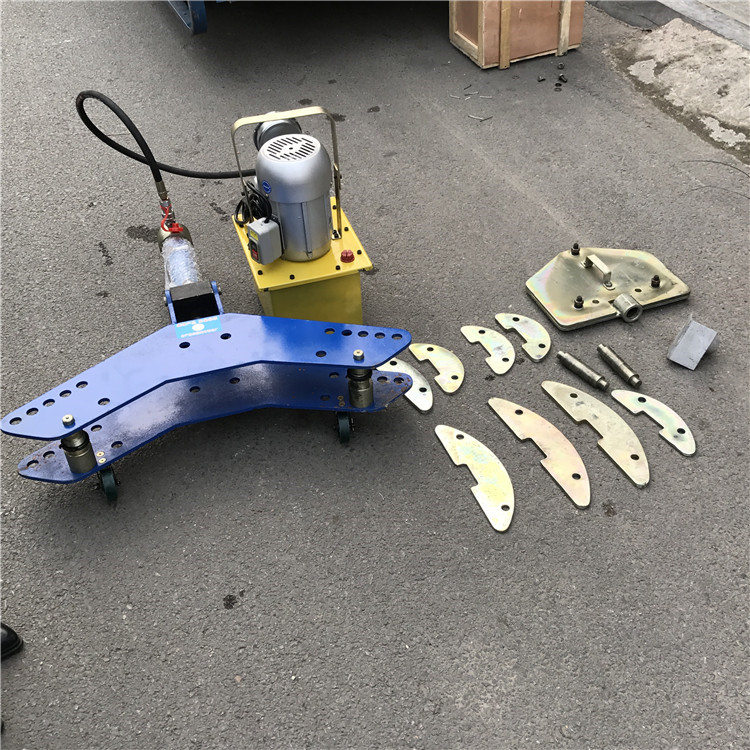

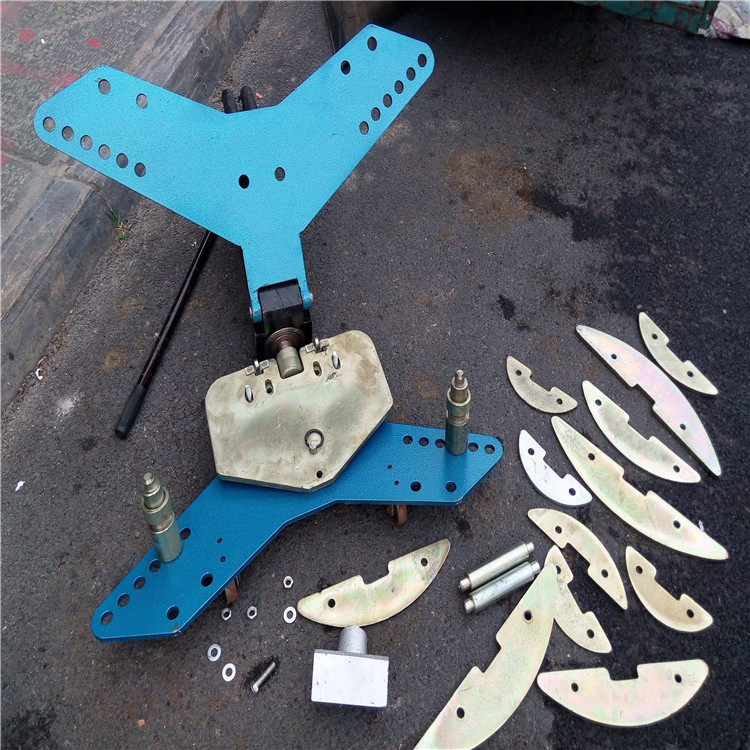

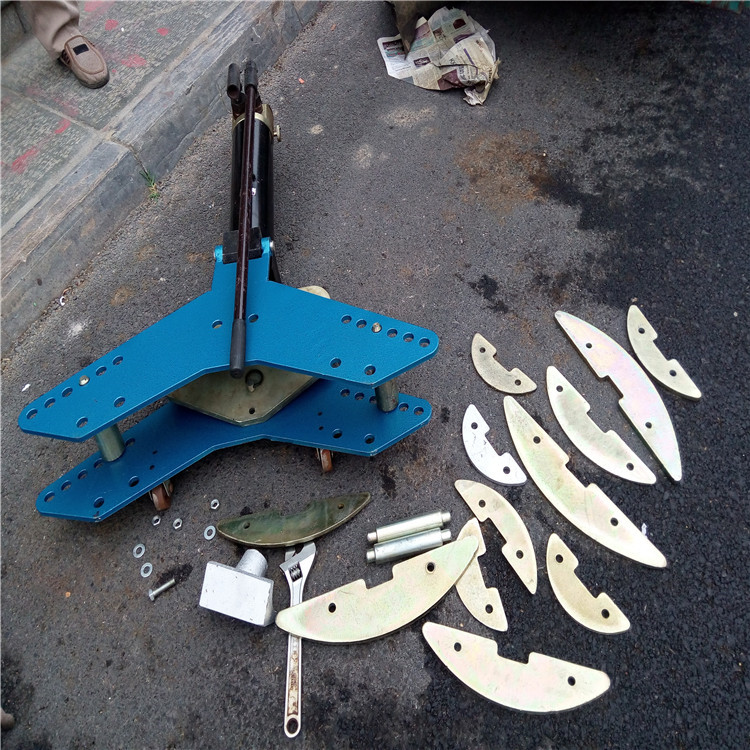

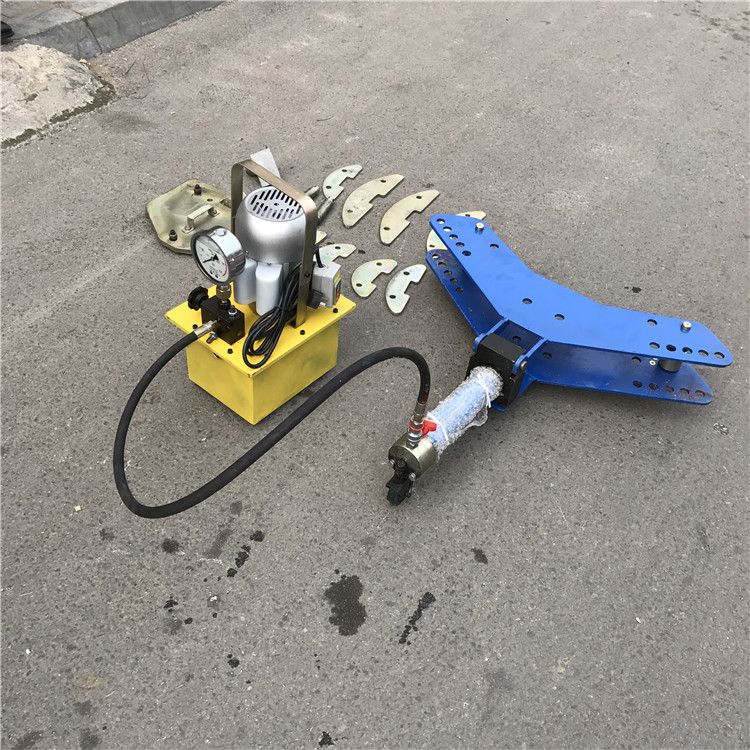

由手動泵（電動泵），高壓；輸油管，快速接頭， 工作缸，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，R模板等)組成。
a、先將工作油缸伸進方檔塊孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端 部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就會自動回縮。
b、平彎時打開上花扳將夾板模頭部裝進工作油缸頭，根據所彎排的厚度，R，選擇R模板與鋁排或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。
c、立彎時，打開上花板，將直角模頭裝進工作油缸頭部，在下花扳孔插上兩只22的銷子，再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間距離為40mm，已彎R排如再要立彎時，打開上花板把聯桿板套在T字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。
d、凡是按照標準的排寬x2.5的彎曲半徑R以及彎曲角度d>90度的彎曲條件下，可以回彈角度。
e、輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。
f、油泵內需加油內，可卸下油泵的尾端橡膠蓋再旋去M8六角螺釘，露出裝油管即可加油。
g、銅排要回火才能使用。
h、 R100、R125、R150、彎8mm排用2塊4mm板合用， 彎6mm用5mmR板代。
2、注意事項，
a、使用時如出現空打現象，可先旋松泵體上的放油螺訂，
將泵垂直起來頭向下空打幾下，然后而旋緊放油螺釘，即可繼續(xù)使用。
b、在有載荷時切忌將快速接頭卸下。
c、本機是用油為介質，必須做好油及本機的清潔保養(yǎng)工作，以免淤塞或漏油，影響使用效果。
