| 品牌 : | 佰仕 | 型號 : | RL1-800-100 |
| 應用范圍 : | 電詢 | 整流元件 : | 電聯 |
| 交流輸入電壓 : | 咨詢客服 |

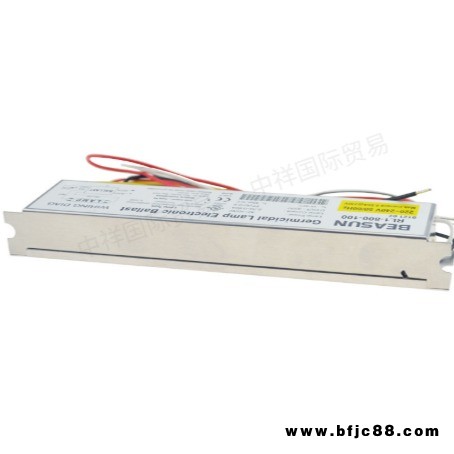

佰仕子鎮流器工作原理
工頻電源經過射頻干擾（RFI）濾波器，全波整流和無源（或有源）功率因素校正器（PPFC或APFC）后，變?yōu)橹绷麟娫础Ｍㄟ^(guò)DC/AC變換器，輸出20K-100KHZ的高頻交流電源，加到與燈連接的LC串聯諧振電路加熱燈絲，同時在電容器上產生諧振高壓，加在燈管兩端，但使燈管"放電"變成"導通"狀態，再進入發光狀態，此時高頻電感起限制電流增大的作用，保證燈管獲得正常工作所需的燈電壓和燈電流，為了提高可靠性，常增設各種保護電路，如異常保護，浪涌電壓和電流保護，溫度保護等等。
型號 | 輸入電壓V | 配用燈管 | 外型尺寸 |
RH1-900-100 | 230 | TL 100W,GH036T5 | 215*42*28 |
RL1-425-90 | 230 | G64~67T5L | 215*44*26 |
RL1-800-100 | 230 | TUV 36T5HO | 215*44*26 |
RH2-425-2/40U | 110-240 | 2*TUV 36T5,1*G64T5 | 200*64*29 |
RH2-800-2/75U | 110-240 | 2*TUV 36T5,1*G64T5 | 200*64*29 |
RW3-180-10(A) | 230(120) | TUV 4/6/8W | 68*44*35 |
RW3-425-18(A) | 230(120) | GPH150~357T5 | 68*44*35 |
RW5-425-40(A) | 230(120) | GPH150~1148T5 | 125*60*35 |
RW5-425-40(防水) | 230 | GPH150~1148T5 | 125*60*35 |
RH6-425-2/18U | 110-240 | 2*TUV16W,1*TUV36 | 135*60*30 |
RH7-425-75U | 110-240 | TUV64T5 | 185*56*45 |
RH7-800-75U | 110-240 | TUV36T5HO | 185*56*45 |
RH7-900-75 | 110-240 | TUV36T5HO | 185*56*45 |
RH8-1000-155 | 110-240 | TUV64T5HO | 249*65*45 |
RH9-2100-320 | 230 | TUV325WXPT | 249*108*57 |
RS9-2100-320 | 230 | TUV325WXPT | 249*108*57 |
RW11-350-30 | 230 | TUV30W | 165*42*28 |
RW11-350-2/30 | 230 | 2*TUV30W | 165*42*28 |
RW11-350-2/15 | 230 | TUV15W | 165*42*28 |
RW11-450-36 | 230 | TUV36W | 165*42*28 |
RW11-650-25 | 230 | TUV25W | 165*42*28 |
RW11-800-55 | 230 | TUV55W | 165*42*28 |
RL11-425-40 | 230 | TUV36T5 | 165*38*26 |
RW12-180-10(A) | 230(120) | TUV4/6/8W | 80*40*22 |
RW12-425-18(A) | 230(120) | TUV10/20W | 80*40*22 |
