| 品牌 : | 臺臣閥門 | 型號 : | ZZWP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN20 |
| 適用介質 : | 水,蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

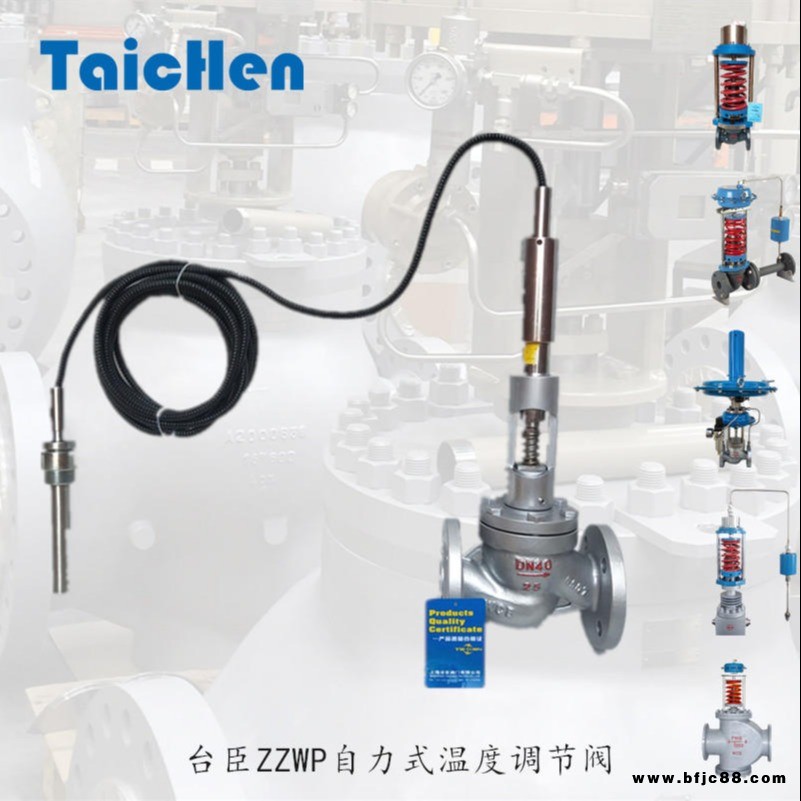

自力式溫度調節閥簡介：
ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。推動閥芯向下關閉自力式溫度調節閥，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮。復位彈簧推動閥芯開啟，增加熱媒的流量。
自力式溫度調節閥產品簡述：
自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。
本系溫度調節閥是一種不需外界能源而進行溫度自動調節的閥門，它適用于蒸汽、熱水、熱油等為介質的各種換熱工況；廣泛應用于供暖、空調、生活熱水中的溫度自動調節。
自力式溫度調節閥產品特點：
自力式溫度調節閥有較寬的溫度設定范圍，顯示清晰、精度高，并設有過載保護裝置，安全可靠，它適用于蒸汽、熱水、熱油等為介質的各種換熱工況。 溫度調節閥廣泛應用于化工、石油、電力、冶金、食品、輕紡、民建筑樓群、賓館、飯店等各種供熱、供水、制冷、殺菌消毒、生活熱水中的溫度自動調節。
自力式溫度調節閥結構特點：
1、自力式溫度調節閥體積小重量輕安裝簡易；
2、準確可靠壽命長；
3、調解設定簡易；
4、無源工作（無電源、氣源正常工作)。
自力式溫度控制閥使用特點
1、體積小重量輕安裝簡易；
2、準確可靠壽命長；
3、免維修式工作；
4、調解設定簡易；
5、無源工作（無電源、氣源正常工作)；
6、無需昂貴的調試費用；
7、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能性。
設定溫度范圍：
用于洗澡，生活熱水30℃-70℃
用于采暖、空調45℃-95℃
用于除氧器80℃-110℃
用于其他行業特殊用途120℃-180℃
注：也可根據用戶要求，設計制造低溫（10℃-30℃）和高溫（180℃以上）的控制范圍。
高穩定型自力式溫度控制閥：
產品所用材質：
溫度傳感器：紫銅或不銹鋼
傳感器導管：紫銅
控制熱行器：不銹鋼和黃銅
聯按支架：鋼或鑄鐵
平衡器：不銹鋼
閥桿：不銹鋼
閥瓣：不銹鋼
閥座：黃銅
閥體：鑄鐵（1.6MPa)鑄鋼（2.5Mpa)不銹鋼（2.5MPa)
自力式溫度調節閥主要零件材料：
| 閥體 | ZG230—45 | ZG1Cr18Ni9Ti |
| 閥座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 平衡波紋管 | 1Cr18Ni9Ti | |
| 溫包 | H62 | 1Cr18Ni9Ti |
| 毛細管 | H62 | 1Cr18Ni9Ti |
| 接頭 | 35 | 1Cr18Ni9Ti |
自力式溫度調節閥主要技術參數：
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 公稱壓力PN(Mpa) | 1.6 4.0 | |||||||||||||
| 額定流量系數（KV） | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
| 雙座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||
| 額定行程(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允許大壓差(Mpa) | 1.6 | 1.5 | 0.5 | |||||||||||
| 溫度調節范圍(°C) | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||
| 調節精度（%） | ±5 | |||||||||||||
| 允許超載值（°C） | 分別為上述溫度調節范圍上限加50 | |||||||||||||
| 使用環境溫度（°C） | -40~+80 | |||||||||||||
| 安裝接頭（M） | G1" | |||||||||||||
| 毛細管長度（M） | 3、5 | |||||||||||||
| 允許泄漏量 | 硬密封（1/h） | 雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） | ||||||||||||
| 軟密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | |
自力式溫度調節閥主要外形尺寸表：
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| L | 二通 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| 三通 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |
| H | 二通 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
| 三通 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | |
| H1 | 二通 | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | ||
| 三通 | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
| H2 | 350 | ||||||||||||
| T | 235 | 420 | 430 | 630 | 1000 | ||||||||
| d | 25(護套直徑φ28) | ||||||||||||
| 重量(Kg) | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
