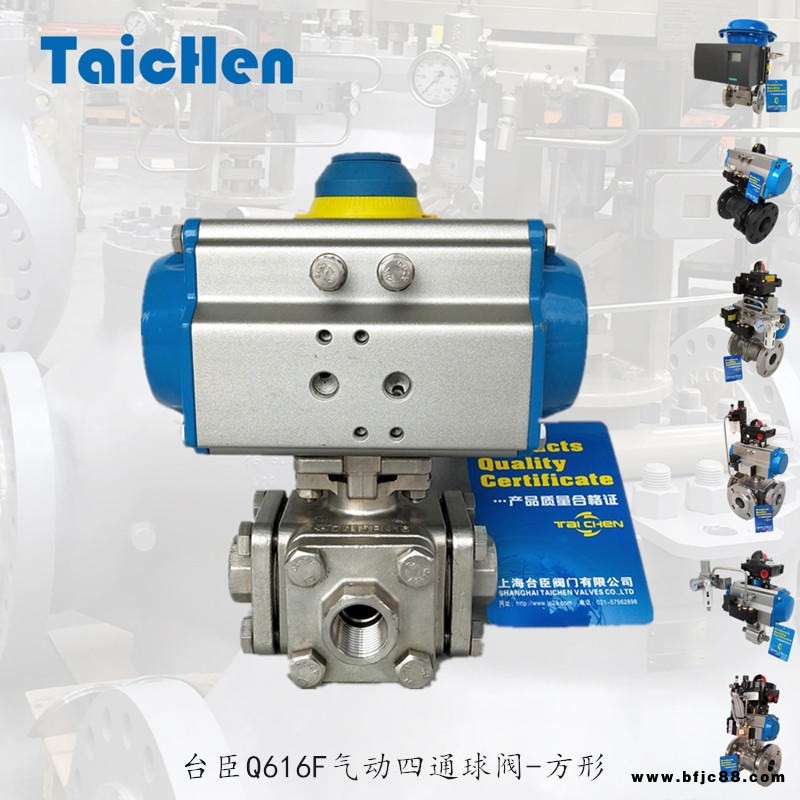

氣動絲扣四通球閥簡介：

Q616F氣動"LL"型四通球閥只需操作扳手或執行器將球體轉動90度,可同時對兩種介質的流向進行切換,既方便又迅速,實現一閥多用的效果。

四通球閥 型號: Q616F 規格: DN15-DN500

四通換向球閥,一 閥實現正反供水切換,每轉90 ,供水方式切換一次,以前需四個閥門,供水時閥1,4 開啟,閥2,3關閉;反向供水時閥2,3開啟,閥1,4 關閉,現用一臺四通球閥替代,操作方便。

氣動絲扣四通球閥設計標準：

1 設計和制造:GB/T12237-1989; APl608。

2 檢驗和試驗:GB/T13927-1992; APl 598。

3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。

氣動絲扣四通球閥用途:

1,流體阻力小：球體和閥體的連接管道截面相等,且球體通道采用圓弧連接,介質通過球體是,流體阻力小。

2,密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料,達到良好密封性能保證了閥門的穩定性。

3,使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼,閥座材料選用PTFE,能達到良好的抗腐蝕性作用,延長了閥門的使用壽命。

氣動絲扣四通球閥工作原理:

“LL”型四通球閥只需操作扳手或執行器將球體轉動90度,可同時對兩種介質的流向進行切換,既方便又迅速,實現一閥多用的效果。

氣動絲扣四通球閥優點：

1,手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟,關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2,閥桿采用A182F（1Cr13）整體鍛造并調制處理,硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。

3,閥門的填料選用編結,柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。

4,根據需要,球閥可設計成防靜電結構,在球體與閥桿,閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。

5,密封副形式多樣。根據不同工況可選用軟密封,硬密封,防火閥座等結構；DN150以下為浮球形式,DN200以下為固定球形式。

6,球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所。

氣動絲扣四通球閥性能規范

氣動絲扣四通球閥主要零件材料
