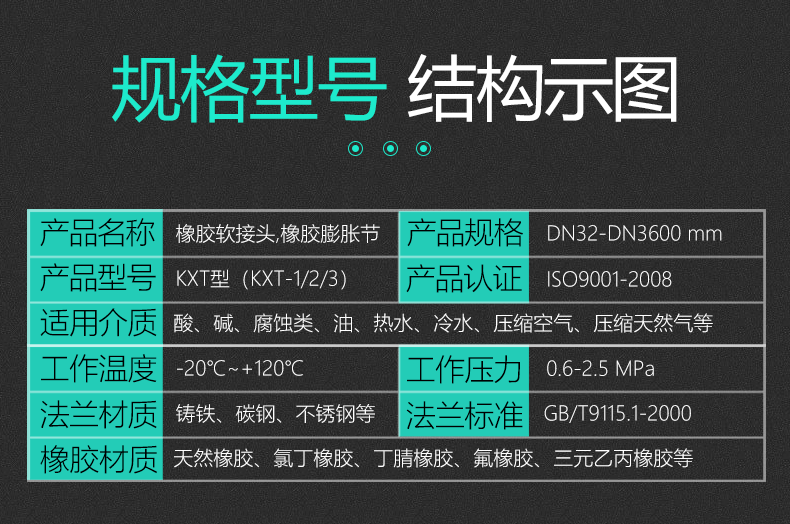

| 品牌 : | 潔水綠源 | 型號 : | DN1400 |
| 加工定制 : | 是 | 產品別名 : | 球墨法蘭避震喉 |
| 適用范圍 : | 空氣、水、海水、熱水、油、酸、堿等 | 標準 : | 國標，德標，美標，英標，日標等 |
| 類型 : | 直通式 | 壓力范圍 : | 0.6-1.6 MPa |
| 連接形式 : | 法蘭 | 材質 : | 鑄造、鍛造碳鋼，不銹鋼，球墨鑄鐵，PVC |
| 規格 : | DN32mm-DN3600mm | 橡膠材質 : | 天然橡膠，丁腈，三元乙丙，氯丁，丁基等 |
| 產品型號 : | KXT-1,KXT-2,KXT-3 | 主詞 : | 可曲撓橡膠管軟接頭 |
| 訂貨號 : | DJQ44757568I | 發貨號 : | FZY68951514Z |
| 法蘭標準 : | GB/T9115.1-2000 | 產品認證 : | ISO9001認證 |
| 適用溫度 : | -20℃~+115℃ | 減震等級 : | A級 |

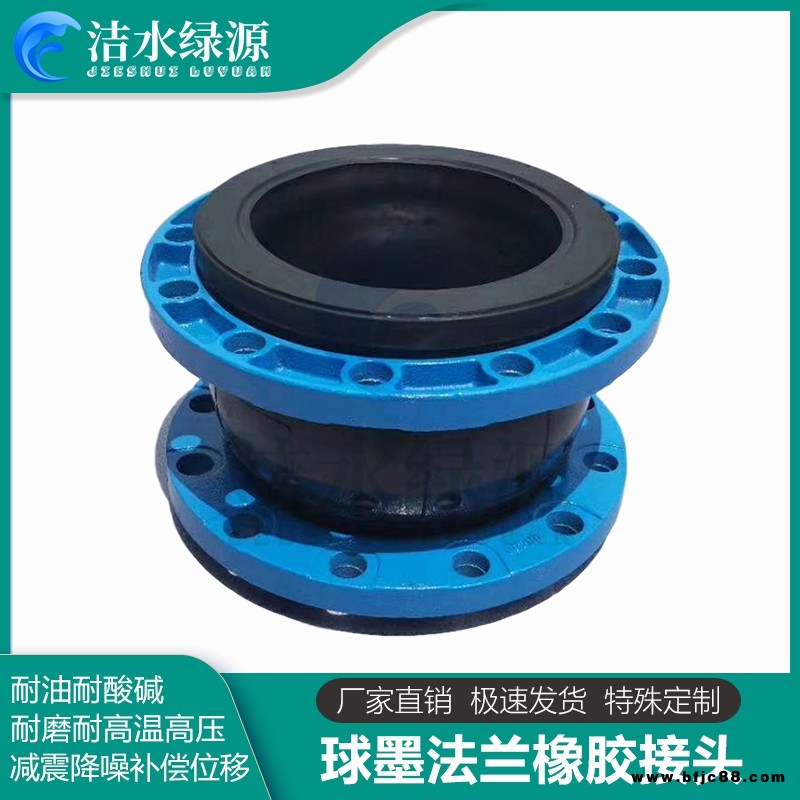

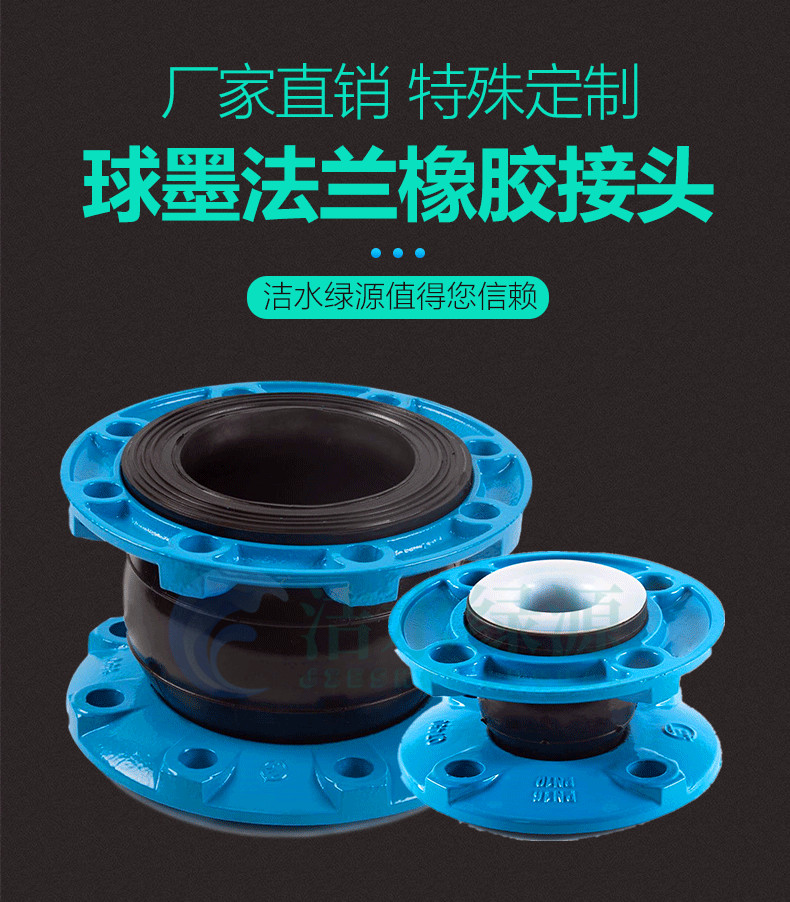

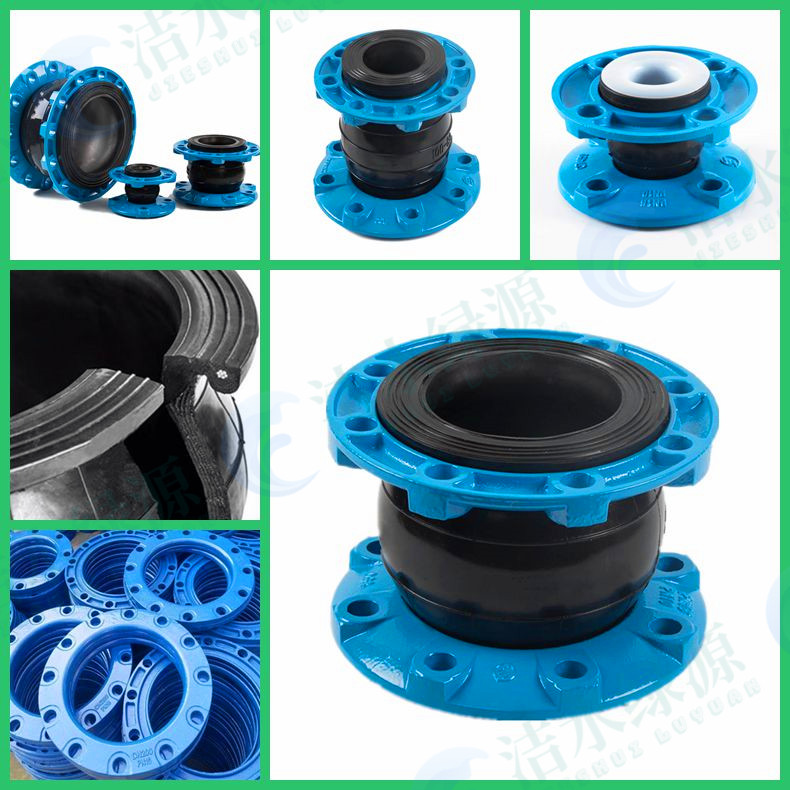

可曲撓橡膠管軟接頭 潔水綠源DN1400球墨法蘭避震喉 柔性接頭

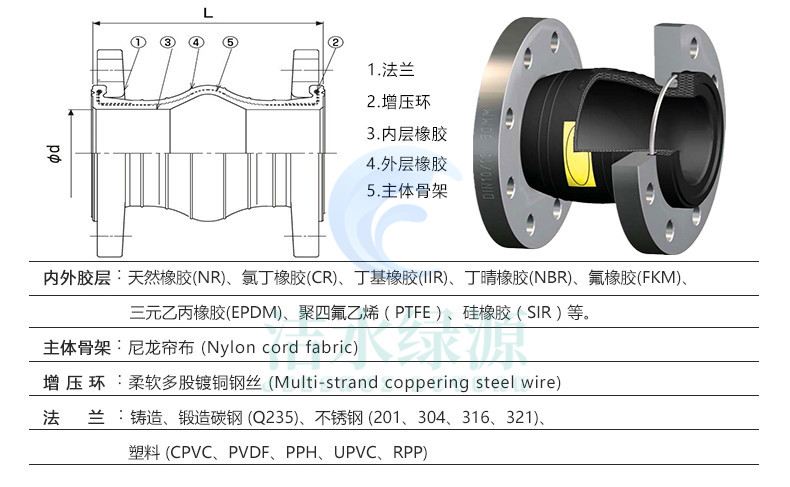

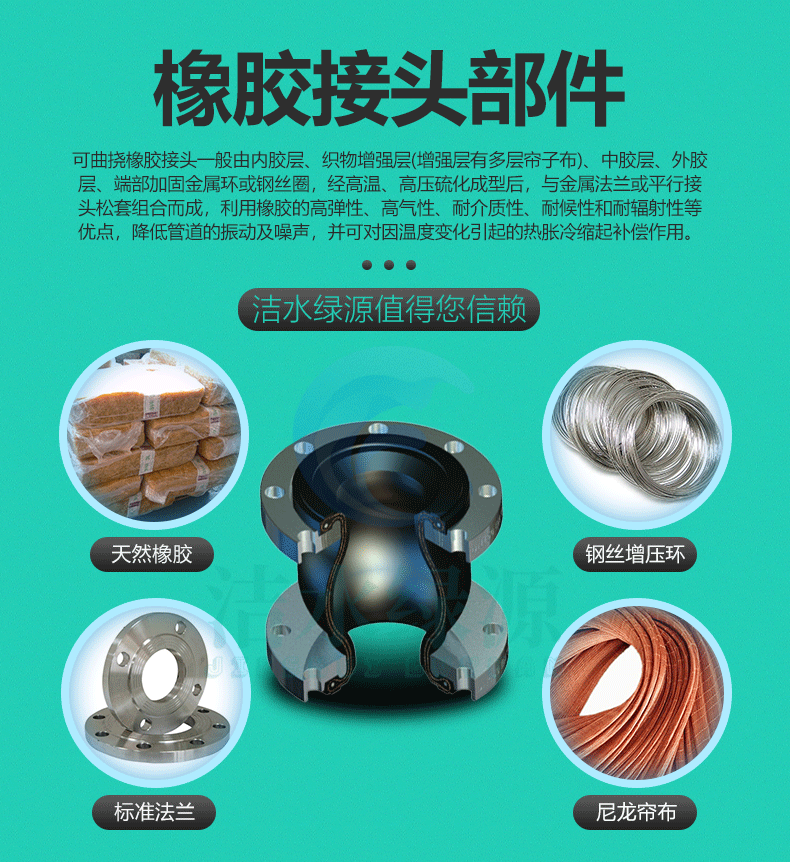

球墨法蘭可曲撓橡膠接頭一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。?橡膠接頭采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、減震降噪效果好，安裝方便等特點。橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。
1、可曲撓橡膠接頭體積小、重量輕、彈性好、安裝維修方便。
2、安裝后可吸收管道震動產生的橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
3、安裝后可降低管道水泵等震動產生的噪音，吸振能力強。
4、內無縫高壓橡膠接頭，在耐高溫、耐酸堿、耐油的管道中更有效地防止了腐蝕性介質對橡膠接頭內壁的侵蝕，提高了使用壽命。
| 項目 | 型號 | KXT-10 | KXT-16 | KXT-25 | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 |
| 工作壓力 | 1.0(10) | 1.6(16) | 2.5(25) | |
| 爆破壓力 | 2.0(20) | 3.0(30)) | 4.5(45) | |
| 真空度? | 53.3(400) | 86.7(650) | 100(750) | |
| 適用溫度℃ | -20℃~+115℃（特殊可達-30℃~+250℃） | |||
| 適用介質? | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等 | |||
| 公稱通徑DN | 長度 mm | 軸向位移 ?mm | 橫向位移 ?mm | 偏轉角度 (a1+a2)° | ||
| mm | inch | 伸長 | 壓縮 | |||
| 32 | 1.25 | 95 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 6 | 25 | 22 | 15 |
| 600 | 24 | 260 | 6 | 25 | 22 | 15 |
| 700 | 28 | 260 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 6 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 350 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 420 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 580 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 610 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 650 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 680 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 680 | 25 | 35 | 30 | 10 |

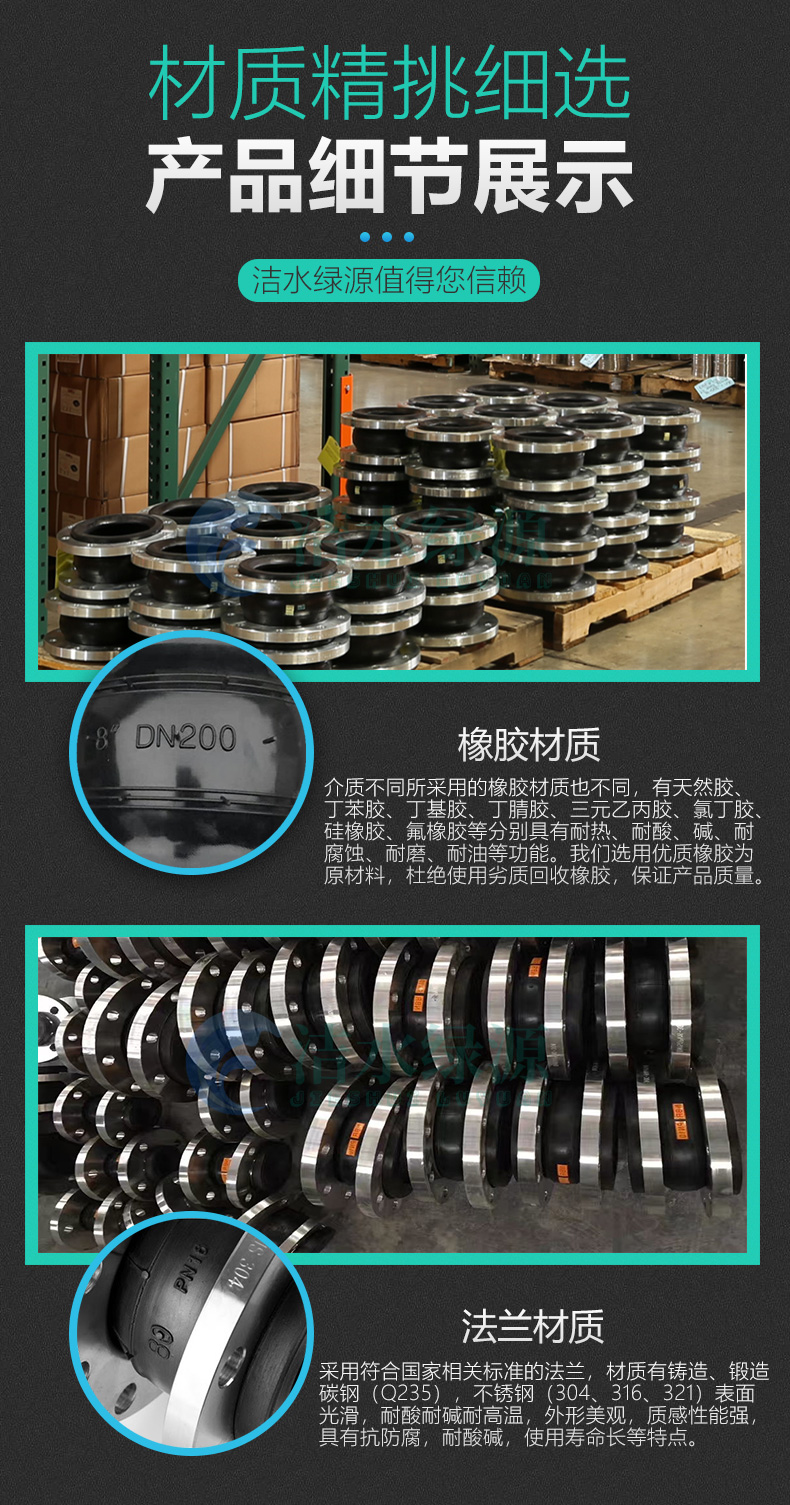

溫馨提示：特殊要求可以按照客戶圖紙制作，法蘭標準采用GB/T9115.1-2000，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁晴橡膠、氟橡膠等。
1、管道中安裝可曲撓橡膠接頭時，必須讓其處于自然狀態，不要人為的使產品發生變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如:油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大于等于接頭的 大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度(伸縮、位移、偏轉等)，使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大于管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力(如:安裝試壓等)后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。
10、可曲撓橡膠接頭在安裝時嚴禁超位移極限。
11、安裝螺栓要對稱，逐步加壓擰緊，以防局部泄露。
12、平地、懸空、垂直安裝橡膠接頭時，橡膠接頭的實際工作軸向位移壓力應小于管道的支撐力，否則應安裝防拉脫裝置以防止工作受壓拉脫。
13、橡膠接頭應遠離熱源，臭氧區域，嚴禁強 光線照射。暴曬和使用不符合本產品要求的介質。
14、橡膠接頭在運輸、裝卸、安裝時、嚴禁銳利器具劃破表面密封面。DN200MM以上產品在安裝時，請用蝶閥專用法蘭或者小口徑法蘭，以免防止在安裝后出現法蘭拉脫、漏水、滲水現象。
產品標準：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
1、守信合同，保證及時供貨，隨時保持與客戶聯系?
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務：
1、產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映。
訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
