| 品牌 : | 奇眾 | 型號 : | J21B |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 螺紋截止閥 |

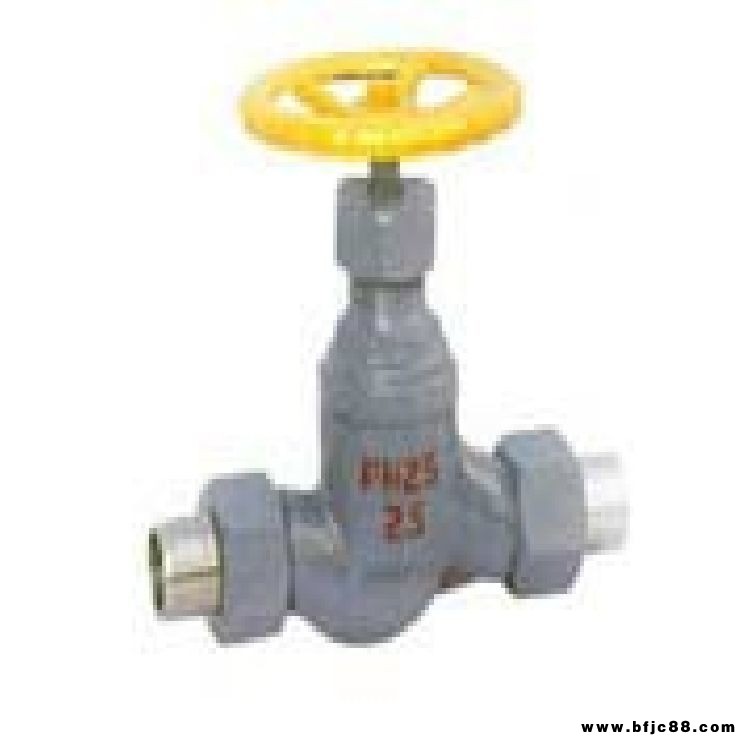

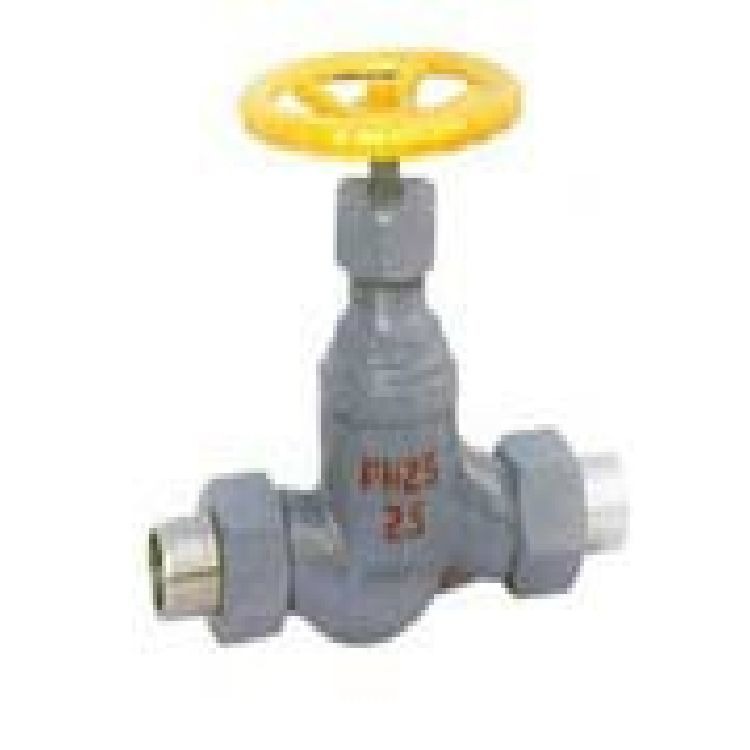

外螺紋用截止閥產品簡介： J21B外螺紋用截止閥閥體、閥蓋材質采用灰鑄鐵，密封面巴氏合金-40℃+150℃是安裝在制冷系統的設備或管路上，用以接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。適于溫度-40~+150攝氏度的、介質的管路及化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、化氣等單位使用。外螺紋用截止閥工作原理： 外螺紋用截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。外螺紋用截止閥產品特點：1、中通法蘭為方形結構，閥桿采用間桿連接。2、閥體密封面部位采用球凸狀，與閥腳以線吻合密封。3、密封面采用巴氏合金，密封性能好，使用壽命長。外螺紋用截止閥產品零部件名稱：
| 零件名稱 | 閥體、閥蓋 | 閥瓣 | 閥桿 | 墊片 | 填料 |
| J21B-25Z | 鑄 鐵 | 碳 鋼 | 優質碳鋼 | 聚四氟 | 聚四氟 |
| J21F-25Z |
| 公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | 工作壓力 P(MPa) | 工作溫度 (℃) | 適用介質 | |
| 殼體 | 密封 | ||||
| 2.5 | 2.75 | 3.75 | 2.5 | ≤150 | 、 |
| 公稱通徑 DN(mm) | 尺 寸(mm) | |||||
| L | D | D1 | H | H1 | D2 | |
| 10 | 175 | 14 | 20 | 170 | 190 | 80 |
| 15 | 180 | 20 | 26 | 170 | 150 | 80 |
| 20 | 190 | 23 | 30 | 175 | 155 | 100 |
| 25 | 213 | 28 | 34 | 190 | 165 | 120 |
| 32 | - | - | - | - | - | 140 |
