| 品牌 : | 奇眾 | 型號 : | J41J |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 襯膠截止閥 |

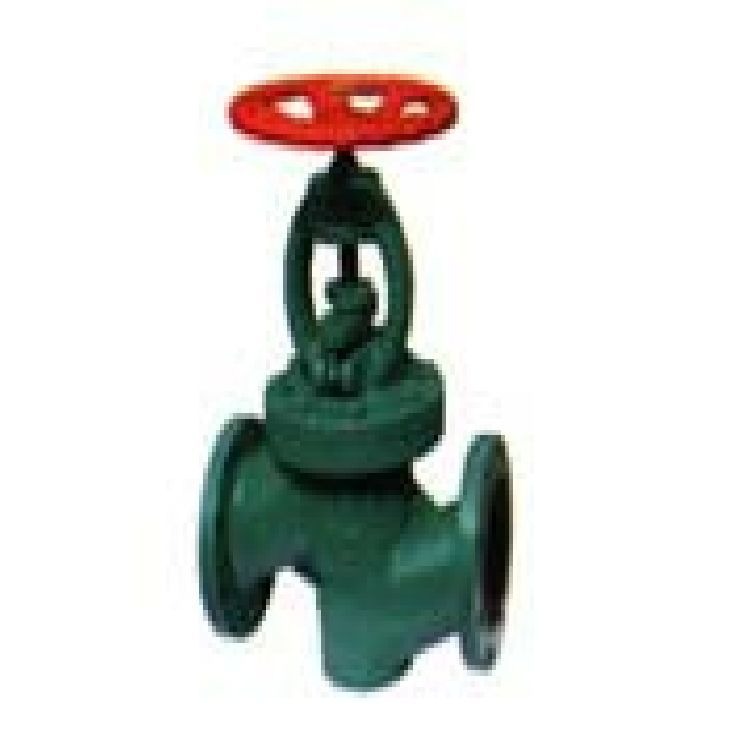

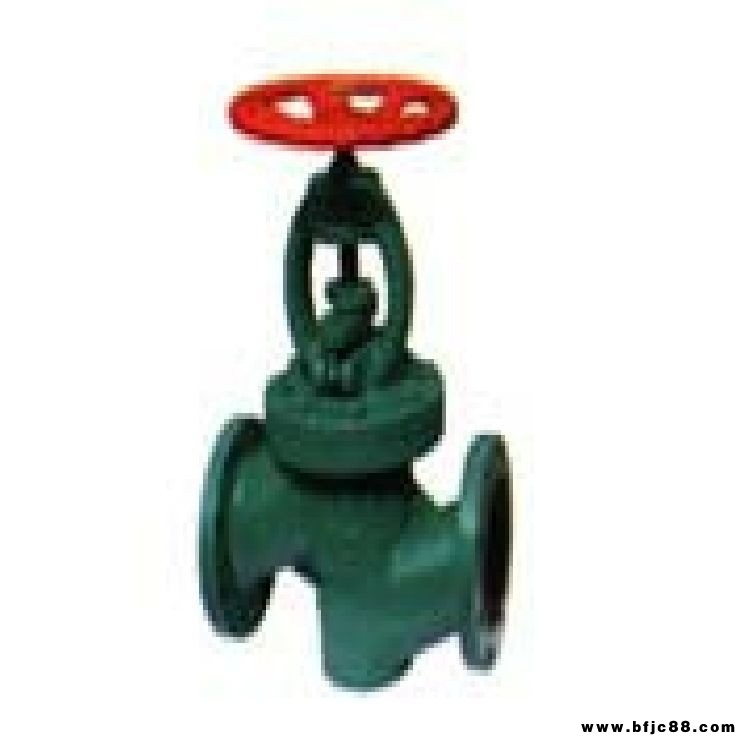

直通式襯膠截止閥用途
本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN（MPa） 1.0 1.6
直通式襯膠截止閥材料
閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 | 天然膠NR、丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
手輪 | 鑄鐵、碳鋼 |
直通式襯膠截止閥測試
☆襯里層：電火花檢測
☆試驗與檢驗按GB/T13927標準
☆公稱壓力：PN（MPa）
☆閥體：PN×1.5
☆密封：PN×1.1
直通式襯膠截止閥主要尺寸參數
公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | L | D | D1 | n-Φd | H1 | H2 | Do | 質量 |
15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | ||
100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | ||
125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | ||
150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | ||
200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | ||
250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | ||
300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
