品牌 :	奇眾	型號 :	NKJ41H
材質 :	碳鋼	連接形式 :	法蘭
工作溫度 :	常溫	介質溫度 :	常溫
公稱壓力 :	常壓	產品別名 :	電站截止閥

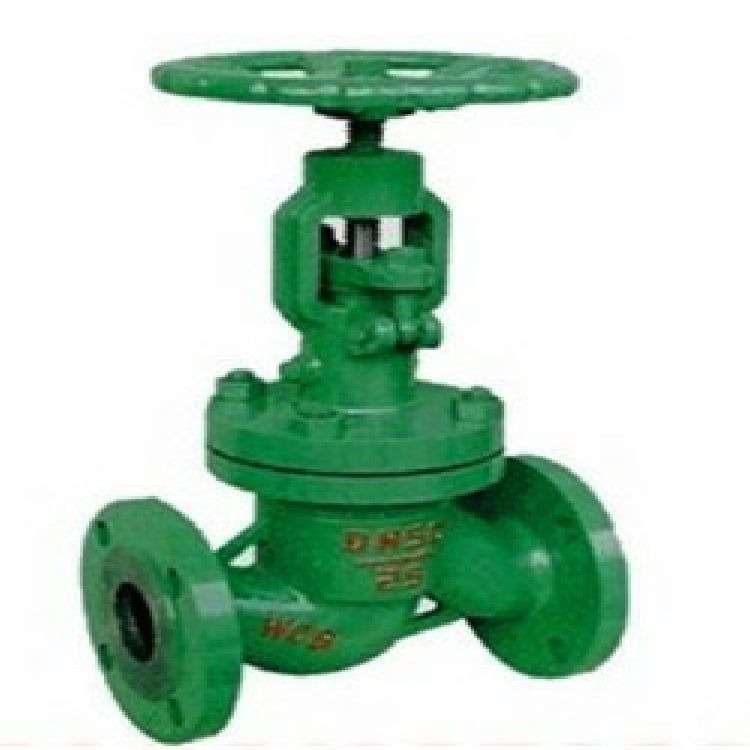

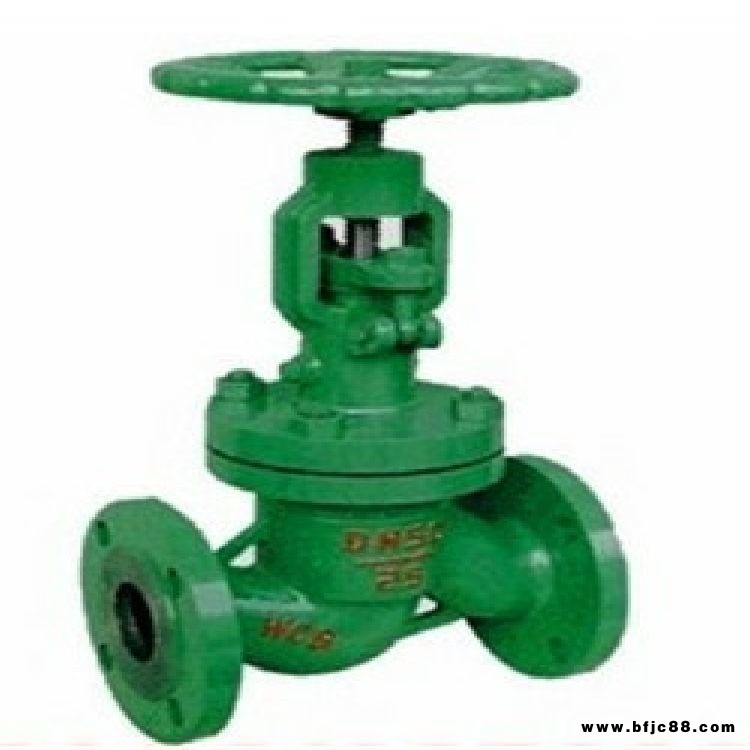

產品名稱：真空法蘭截止閥產品型號：NKJ41H產品口徑：DN10-150產品壓力：1.0-10.0Mpa連接形式：法蘭、焊接兩種產品材質：鑄鋼（鍛鋼A105）、不銹鋼(F304)、合金鋼(F11,F22)等驅動方式：手動、電動。真空法蘭截止閥NKJ41H概述：真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。 結構簡單，緊湊，檢修方便，使用壽命長。 閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。 該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.真空法蘭截止閥NKJ41H技術參數：真空隔離截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。真空法蘭截止閥NKJ41H產品結構特點：1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空可靠。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和可在不停機情況下進行，方便快捷不影響系統運行。真空法蘭截止閥NKJ41H主要零件的材料說明：

閥 體	25、WCB	Cr5Mo
閥 蓋	25、WCB	Cr5Mo
支 架	25、WCB	Cr5Mo
閥 瓣	2Cr13、WCB	Cr5Mo
閥 桿	2Cr13	38CrMoAL、25Cr2MoV
閥 座	25、304	304
密封環	膨脹柔性石墨
填 料	膨脹柔性石墨
閥桿螺母	ZCuA110Fe3

真空法蘭截止閥NK/J41H-25主要尺寸及重量

公稱通徑DN(mm)	尺寸(mm)								重量(kg)
	L	D	D1	D2	b	Z-φd	H	D0
10	130	90	60	40	16	4-14	272	120	6
15	130	95	65	45	16	4-14	272	120	6
20	150	105	75	55	16	4-14	280	120	6
25	160	115	85	65	16	4-14	332	160	10
32	190	135	100	78	18	4-18	342	160	11
40	200	145	110	85	18	4-18	395	200	17
50	230	160	125	100	20	4-18	431	240	24
65	290	180	145	120	22	8-18	457	280	33
80	310	195	160	135	22	8-18	505	320	47
100	350	230	190	160	24	8-23	549	360	62
125	400	270	220	188	28	8-25	621	400	96
150	480	300	250	218	30	8-25	703	400	128
200	600	360	310	278	34	12-25	828	400	168

真空法蘭截止閥NK/J41H-40主要尺寸及重量

公稱通徑DN(mm)	尺寸(mm)									重量(kg)
	L	D	D1	D2	b	Z-φd	D6	H	D0
10	130	90	60	40	16	4-14	35	272	120	6
15	130	95	65	45	16	4-14	40	272	120	7
20	150	105	75	55	16	4-14	51	280	120	8
25	160	115	85	65	16	4-14	58	332	160	10
32	190	135	100	78	18	4-18	66	342	160	11
40	200	145	110	85	18	4-18	76	395	200	17
50	230	160	125	100	20	4-18	88	437	246	25
65	290	180	145	120	22	8-18	110	457	280	34
80	310	195	160	135	22	8-18	121	505	320	47
100	350	230	190	160	24	8-23	150	549	360	62
125	400	270	220	188	28	8-25	176	621	400	96
150	480	300	250	218	30	8-25	204	705	400	128
200	600	360	310	278	34	12-25
