| 品牌 : | 奇眾 | 型號 : | JJ.M1、JJ.M8 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 壓力表針型閥 |

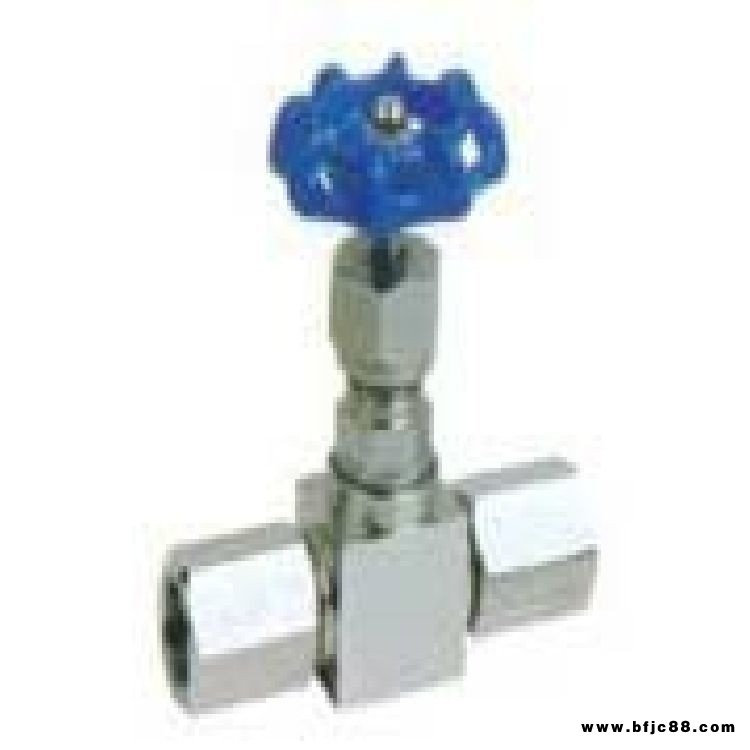

壓力表截止閥產品用途： JJM1、JJM8壓力表截止閥可以直接與壓力表連接, 一般用于較小流量，較高壓力的氣體或體（如蒸汽、油品）介質的密封。廣泛用于電廠、鋼鐵廠、石油、化工。壓力表截止閥產品的性能及優點： JJM1、JJM8壓力表截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。壓力表截止閥技術規范:☆工作壓力:≤32MPA;☆使用溫度:-20℃～+200℃;☆規格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;☆連接形式:管接頭內螺紋連接;☆結構特征:錐面或球面密封;☆閥體材質:碳鋼、不銹鋼等;☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;☆制造標準: GB/T12224-2005、JB/T7747-1995;☆閥門檢測及試驗標準:GB/T13927-1992;
壓力表截止閥主要零件材料：
零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣、密封墊Stem、Disc、Gasket | 填料 | 墊片Gasket | 手輪Handwheel |
JJ．M1、JJ．M8-160-DN5 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀，柔性石墨 | 橡膠板Latex asbestos | 優質碳鋼High grade carbon steel |
壓力表截止閥主要零件材料：
型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
殼體 | 密封()Seal | 密封(氣)Seal | |||||
JJ．M1、JJ．M8-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 化水，酸，蒸汽，油品等 |
C≤425 OC | |||||||
壓力表截止閥主要外形及連接尺寸：
型號 | 公稱直徑DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
JJ．M1、JJ．M8-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
G1/2’ 右 | ||||||||||
