| 品牌 : | 奇眾 | 型號 : | J11Y |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 鍛鋼截止閥 |

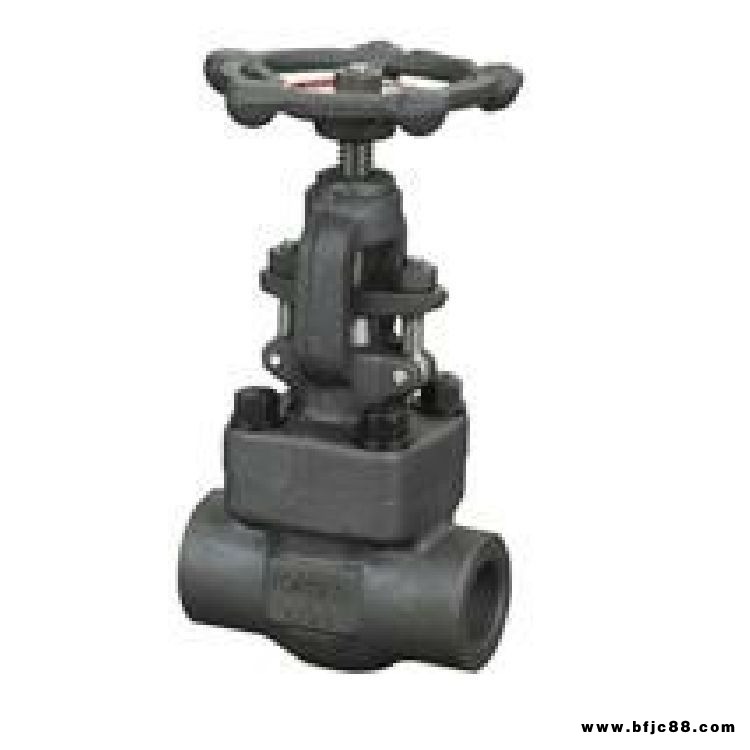

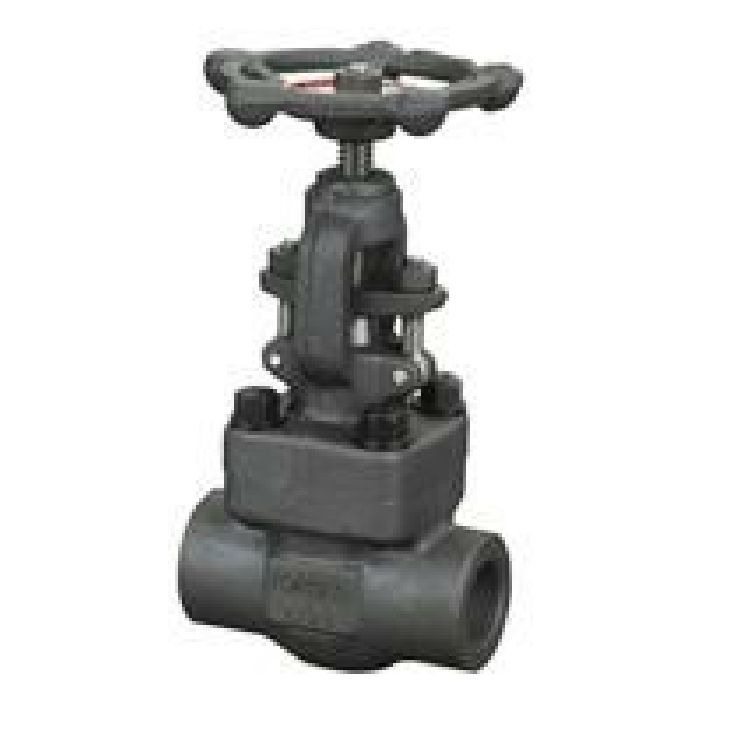

內螺紋鍛鋼截止閥產品簡介：
內螺紋鍛鋼截止閥、焊接式鍛鋼截止閥適用于ANSI Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
內螺紋鍛鋼截止閥工作原理：
內螺紋鍛鋼截止閥、焊接式鍛鋼截止閥閥門中腔采用自緊式密封結構，密封性能好。支管兩端為焊接結構。閥瓣、閥座密封面采用司太立（stellite）鈷基硬金堆焊而成耐磨、耐高溫、抗擦傷性能好。閥桿經調質和表面氮化處理。閥蓋填料函深度合理填料加緩蝕劑密封可靠。閥門具有倒密封結構保證閥門開啟運行時不經閥桿外漏。廣泛用于石油、化工、、冶金、化纖、造紙、城建、等領域。
內螺紋鍛鋼截止閥產品特點：
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
內螺紋鍛鋼截止閥零件材料
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A276f304 | A276F304(L) | A276F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 銷釘 | A276420 | A276 304 | ||
| 8 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
| 9 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 填料壓板 | A216WCB | A351CF8 | ||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 12 | 閥桿螺母 | A276410 | |||
| 13 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 14 | 銘牌 | SS | |||
| 15 | 手輪 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 、等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；
內螺紋鍛鋼截止閥規格尺寸及重量 （mm） 800LB
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(開) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H(開) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| 重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
| 焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |
