| 品牌 : | 奇眾 | 型號 : | J65Y |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 焊接截止閥 |

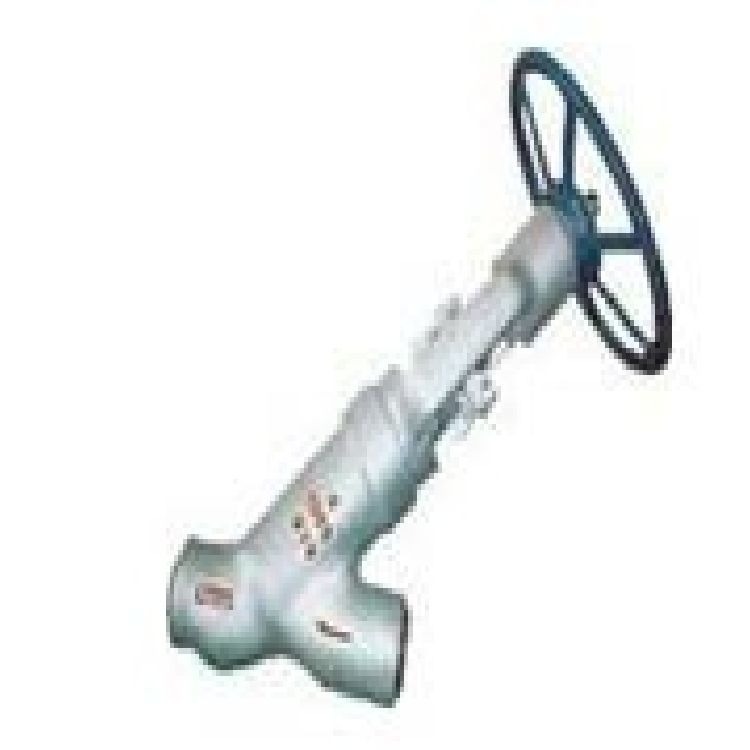

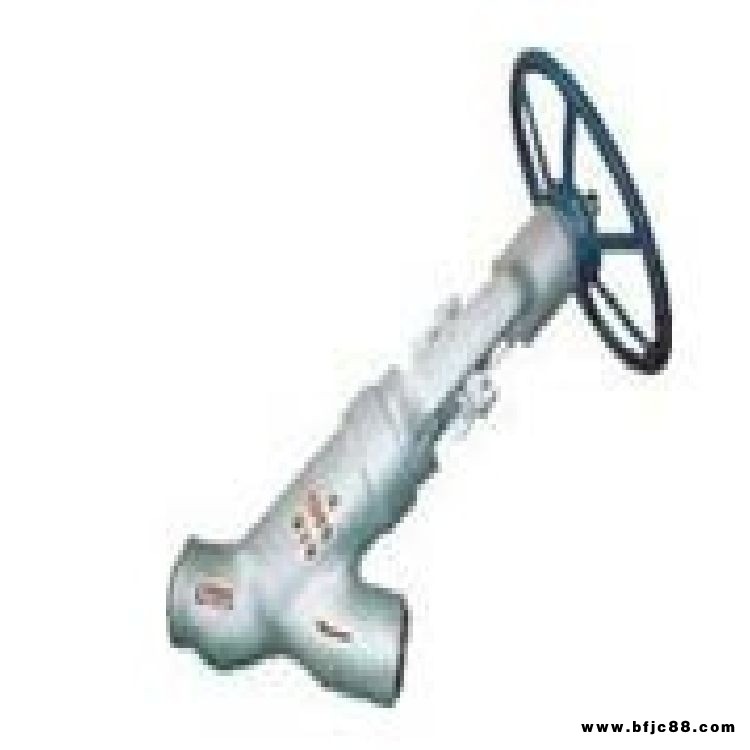

直流式對焊截止閥產品特點： 在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。直流式對焊截止閥主要零件材料：
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封環 | 05F | 05F | 柔性石墨 |
| 四開環 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定直流式對焊截止閥訂貨號、尺寸和重量：

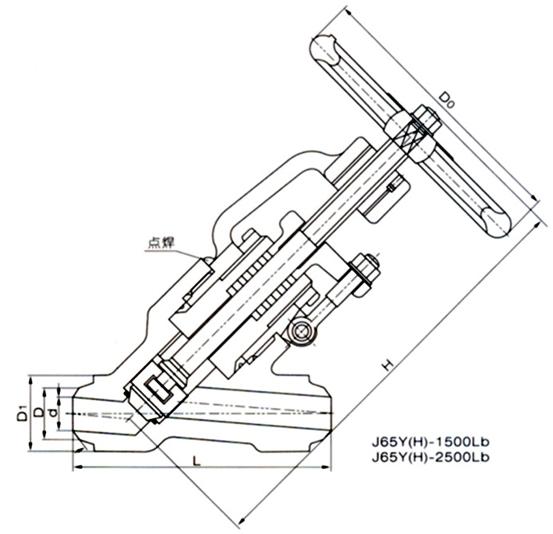

| 公稱通徑 DN（mm） | 尺寸 | 重量（Kg） | |||||
| L | D1 | Do | H | Lo | L1 | ||
| PN32（320） J565Y-320V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | - | - | 121 |
| 100 | 480 | 108 | 185 | 870 | - | - | 212 |
| 125 | 533 | 132 | 218 | 995 | - | - | 312 |
| 150 | 610 | 166 | 245 | 1205 | - | - | 510 |
| 175 | 750 | 175 | 278 | 1565 | - | - | 708 |
| 200 | 762 | 200 | 290 | 1670 | - | - | 980 |
| 225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
| 250 | 914 | 248 | 348 | 1870 | - | - | 1380 |
| 300 | 1041 | 300 | 430 | 2335 | - | - | 2824 |
| P54（140） J565Y-P54140V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | - | - | 130 |
| 100 | 480 | 108 | 185 | 870 | - | - | 212 |
| 125 | 580 | 132 | 218 | 995 | - | - | 312 |
| 150 | 630 | 166 | 245 | 1205 | - | - | 510 |
| 175 | 750 | 175 | 278 | 1565 | - | - | 708 |
| 200 | 771 | 200 | 290 | 1670 | - | - | 980 |
| 225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
| 250 | 930 | 248 | 348 | 1870 | - | - | 1380 |
| 300 | 1060 | 300 | 430 | 2335 | - | - | 2824 |
