| 品牌 : | 奇眾 | 型號 : | DJ61Y型 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 低溫截止閥 |

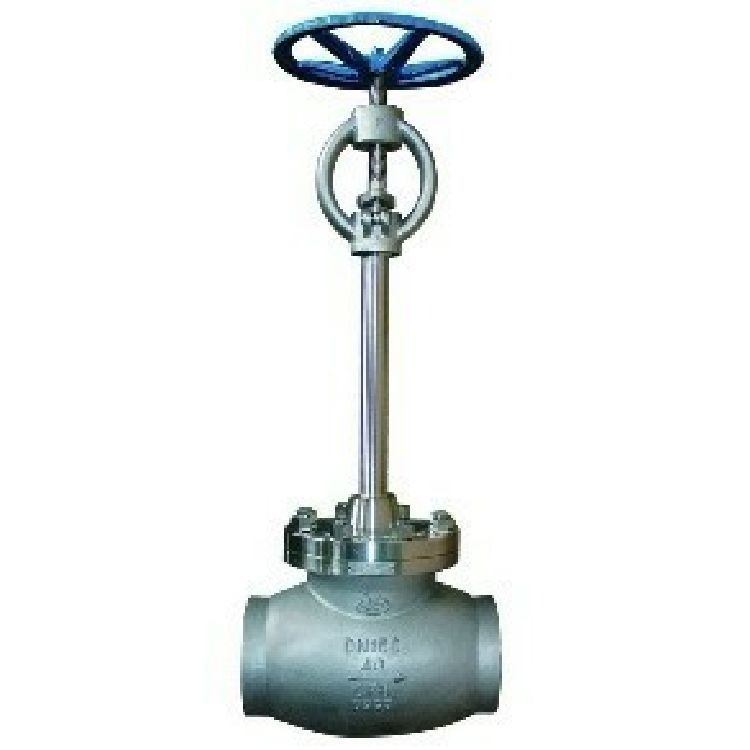

低溫截止閥是指能夠在低溫≤－196攝氏度工況下使用的不銹鋼閥門，通常把工作溫度低于-40℃的閥門稱為低溫閥門。DJ61Y低溫截止閥是石油化工、空氣分離、等工業不可缺少的重要設備,其質量的優劣決定著使用企業能否、經濟、持續地生產。低溫截止閥的主要特點是所有零部件的材料必須經過深冷處理。
低溫截止閥DJ61Y型主要用于管道系統在低溫狀態下對氧、氮等介質的截斷或接通。
低溫截止閥主要零部件材料
序號 | 零件名稱 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 閥蓋 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料壓套 | A276 420 | A182 F304 | ||
9 | 銷釘 | A276 420 | A182 F304 | ||
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 410 | |||
14 | 手輪 | A197 | |||
15 | 銘牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
適用溫度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
低溫截止閥主要外形及連接尺寸
NPS | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
L | 79 | 92 | 111 | 120 | 120 | 172 | 200 |
H(開) | 330 | 337 | 370 | 480 | 410 | 474 | 546 |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 |
