| 材質(zhì) : | 玻璃纖維 | 產(chǎn)品類別 : | 玻璃棉制品 |
| 產(chǎn)品種類 : | 保溫棉 | 等級 : | A |
| 品牌 : | 華美 | 應(yīng)用范圍 : | JG149-2003 |
| 產(chǎn)地 : | 大城縣留各莊工業(yè)區(qū) | 導(dǎo)熱系數(shù)（常溫） : | 0.056 |
| 低溫彎折≤ : | 1 | 斷裂伸長率 : | 2 |
| 抗彎強度 : | 3 | 抗壓強度 : | 4 |
| 使用溫度 : | 350 | 芯材 : | 玻璃棉 |
| 形態(tài) : | 纖維狀 | 形狀 : | 片狀 |
| 耐火溫度 : | 350 | 拉伸強度 : | 5 |
| 撕裂強度 : | 6 |

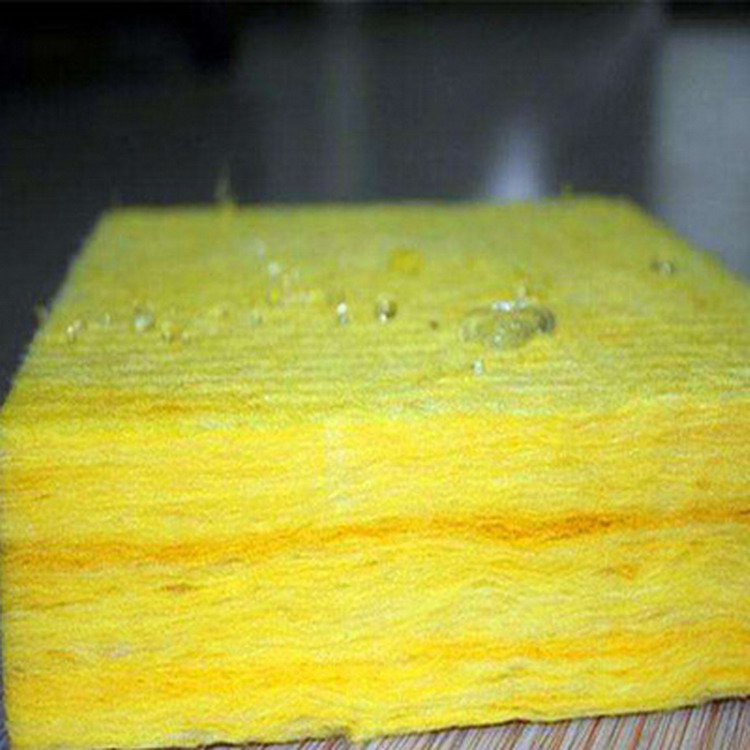

華美玻璃棉卷氈 輕鋼龍骨填充保溫棉 大棚保溫被 廠家特惠供應(yīng)
玻璃棉卷氈屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因為具有大量的內(nèi)外連通的微小孔隙和孔洞。當聲波入射到離心玻璃棉上時，聲波能順著孔隙進入材料內(nèi)部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。玻璃棉氈吸聲性能對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量?？諝饬髯枋菃挝缓穸葧r材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能 重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在流阻。 在實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。 1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。 2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當容重增加到一定程度時，材料變得密實，流阻大于流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當容重接近110kg/m3時吸聲性能達到大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。
