| 品牌 : | 安科瑞 | 型號 : | PZ72-DE |
| 加工定制 : | 否 | 類型 : | 單相電能儀表 |
| 訂貨號 : | PZ72-DE | 產地 : | 江蘇江陰 |
| 是否進口 : | 否 | 貨號 : | PZ72-DE |
| 測量范圍 : | 1A | 尺寸 : | 75*75 |
| 測量精度 : | 0.5 | 電源電壓 : | AC/DC220V |
| 用途 : | 直流電壓電流電能測量 | 是否跨境貨源 : | 否 |
| 外形尺寸 : | 75*75 | 安裝方式 : | 嵌入式 |
| 準確度 : | 0.5級 |
??

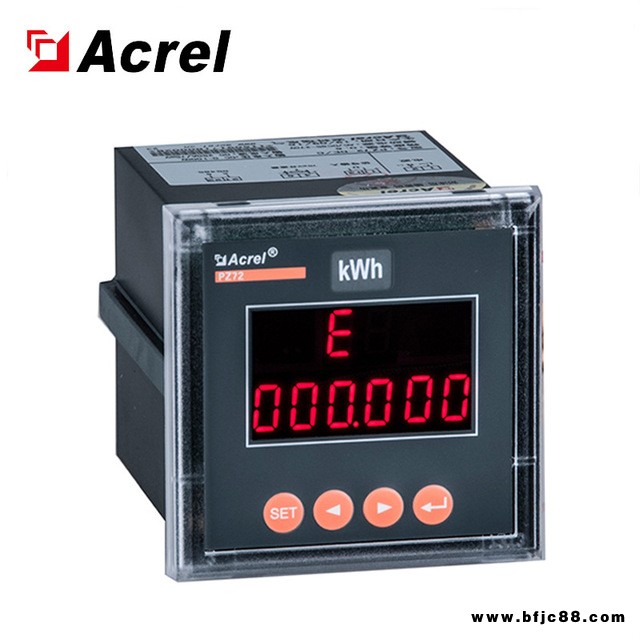

PZ系列直流檢測儀表
?
1?概述
??PZ系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
??儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。
?

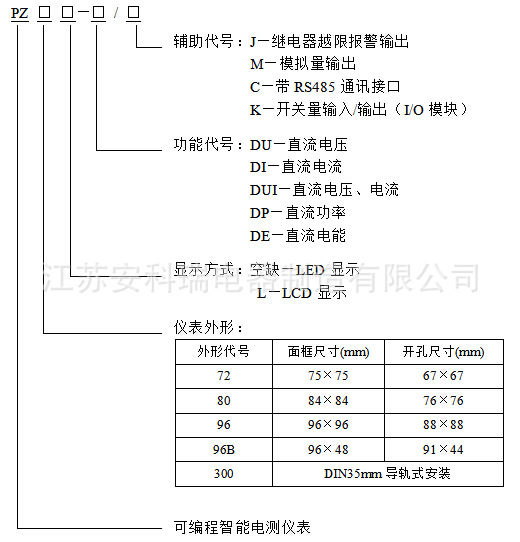

2?型號說明
?
?
?

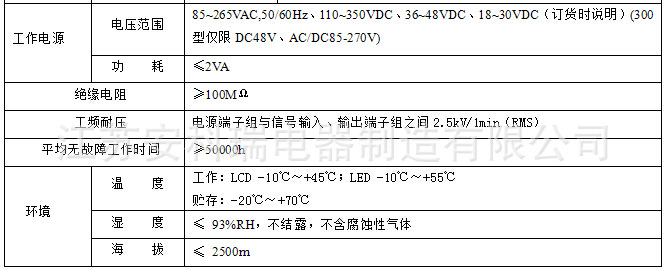

3?技術指標
?
?
?
4?產品規格

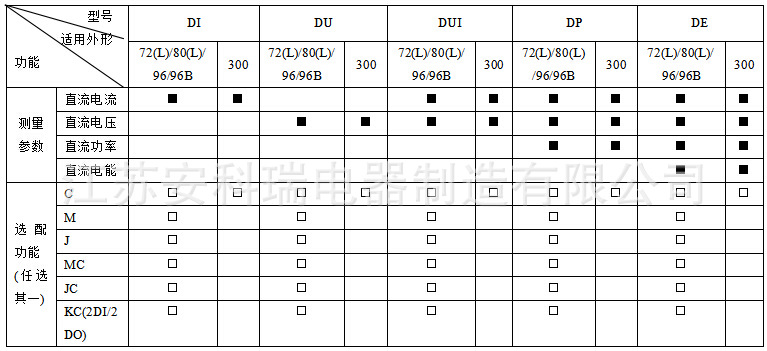

4.1功能一覽表
?
?
?
??注：J(繼電器越限報警輸出)與 路開關量輸出復用。
?
?

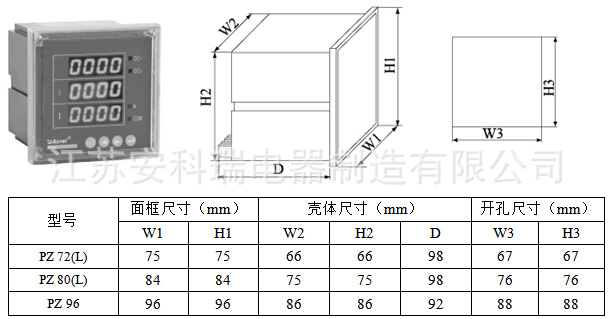

4.2 外形及尺寸
?
● 72/80/96型外形及尺寸
?
?
● 96B外形及尺寸
?
?

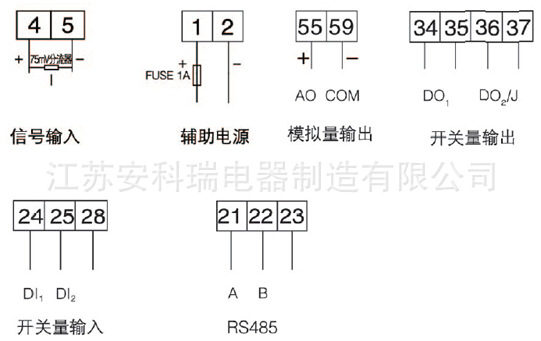

5?接線端子
5.1??72/80/96/96B接線端子
● 電流表
● 電壓表
● 多功能表
?
?
?
?
?
