| 品牌： | 其他 | 取熱方式： | 其它 |
| 型號： | 006 | 加工定制： | 是 |
| 用途： | 壁掛爐 |
名稱
產 品 規 格 及 用材
線體
配配
置
明
細

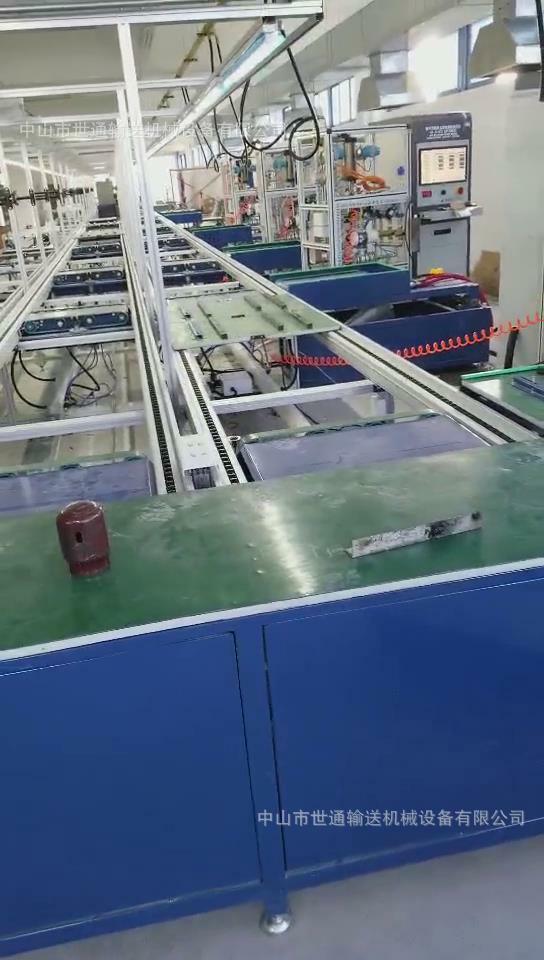

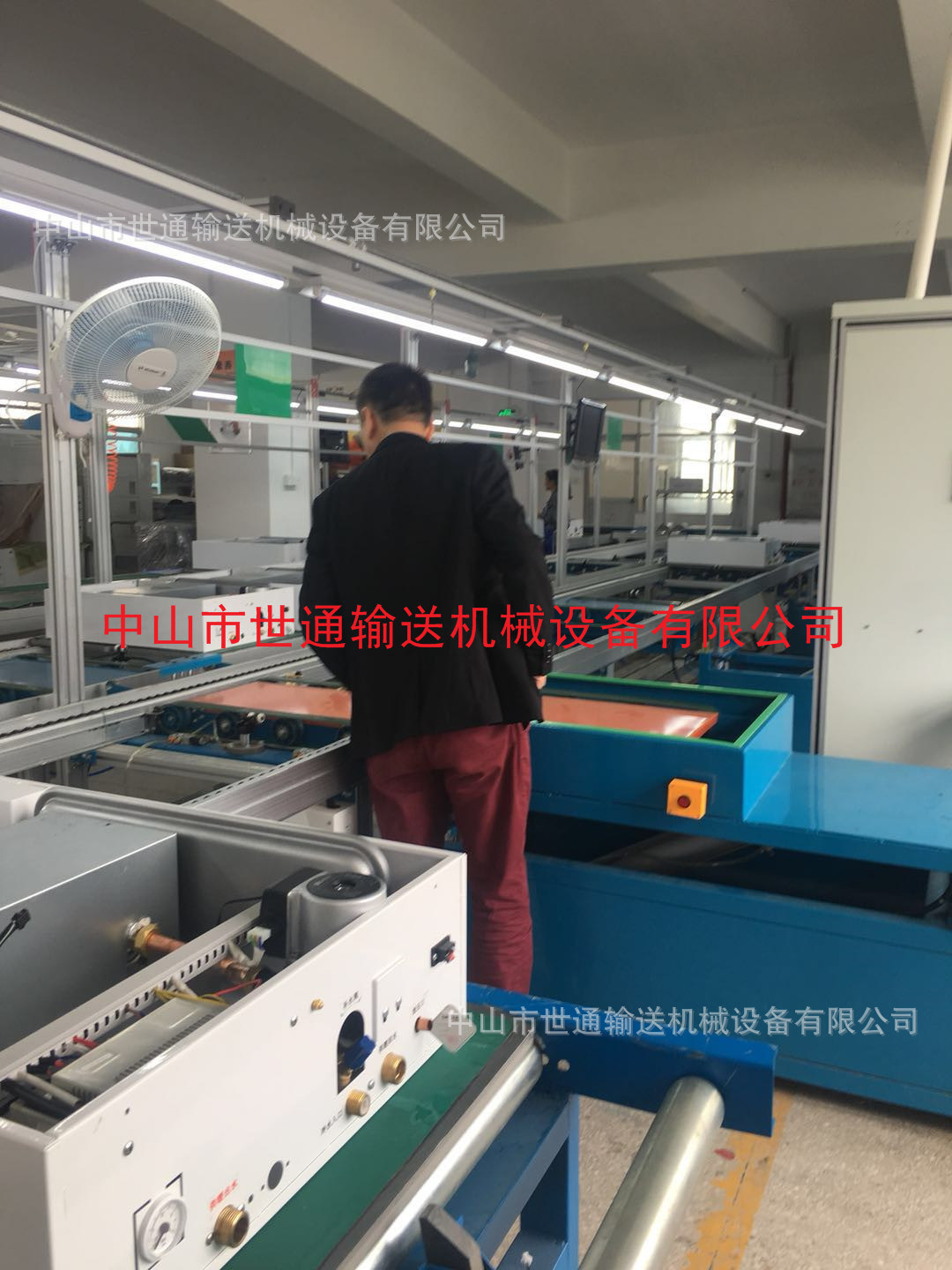

1）導軌采用100×118㎜專用鋁合金倍速鏈導軌線體導軌帶耐磨條，表面氧化處理
2）輸送鏈條采用P=38.1蘇州特種鏈條廠三倍速鏈條，鏈板厚度為4.0㎜。
3）線體支架采用50×50×2.0工業鋁型材，表面氧化處理，可調地腳杯M16
4）電源插座： 線體下方每工位設立一套電源插座，采用Worpon（穩不落）二、三 方型寬板插座
5）氣路：主氣管用1寸鍍鋅氣管，每工位配一個快換接頭，整體配油水分離器
6）導軌一側裝有40×4零件盒掛條，每工位配一個通用塑料膠零件盒
7）電機采用采用城邦齒輪減速馬達，動力支架采用50×50×3.0mm方通加工，機頭封板采用δ2.0mm A3板加工，機頭、尾設立鏈條傳送，張緊結構
8）所有的碳鋼零部件外表面作噴粉處理。
阻擋氣缸
頂
升
移
載
采用AirtacQX-III立式帶緩沖阻擋器，安裝板采用δ4.0 A3板折制，
阻擋氣缸
頂
升
移
載
采用AirtacQX-III立式帶緩沖阻擋器，安裝板采用δ4.0 A3板折制，
1）頂升氣缸Airtac Φ63*50氣缸，配Φ20導柱四支，LMK滑套
2）底板及臺面板采用δ10A3板激光切割加工
3）移載采用380V 90W精研馬達帶動耐高摩擦粗面防滑皮帶
4）設立SICK光電開關或OMRON行程開關
5）整體完成后采用1.2厚冷板折彎封板.
手
動
旋
轉
1)頂升氣缸Airtac Φ63*50氣缸，配Φ20導柱四支，LMK滑套
2)底板及臺面板采用δ10A3板激光切割加工
3)上升采用手動上下兩檔氣閥,旋轉采用手動式.
4)旋轉盤采用25寸鋁合金 轉盤，面板采用18MM厚木板加工成Φ450圓形，表面帖防滑膠皮，四周T型膠條包邊。
90°
翻
轉
臺
1)檢測翻轉機構：采用臺灣成邦齒輪減速馬達作翻轉動力方式,臺達變頻器調速,行程開關定位。
2)移載采用90W精研馬達帶動耐高摩擦皮帶式
3)鋼材型結構支架
4)接水槽采用δ1.5厚304不銹鋼板折制
5)排水口裝過濾網，配3/4球閥
6)照明采用40W防爆燈兩邊設有黃色 示色 防護欄

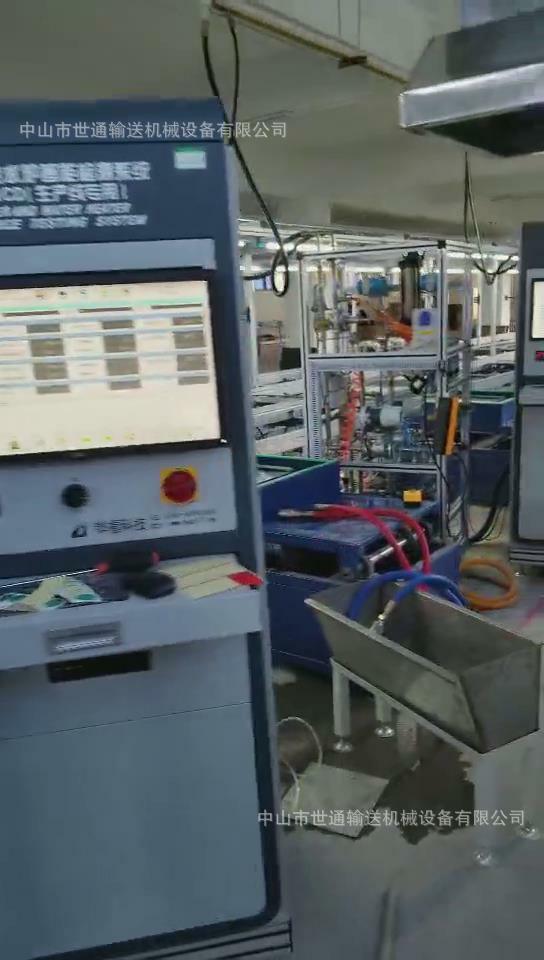

控
制
系
統
全線按6個檢測配制系統
1)PLC： 日產三菱FX1N系列
2)控制箱：800*400*1600MM（L*H*W）
3)指示燈：二工22V
4)磁性感應器：OMRON（歐姆龍）
5)電磁閥：AirTAC/DC24V 3.0W（亞德克）
6)開關電源: NES-50-24
7)繼電器: OMRON/MY4N-J/220V（歐姆龍）
8)光電開關: OMRON/EST-DS30C4（歐姆龍）
9)斷路器：正泰
