| 品牌 : | 歐亞 | 型號 : | D343H-25C |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 淡水、污水、海水、氣體等 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
產品詳情

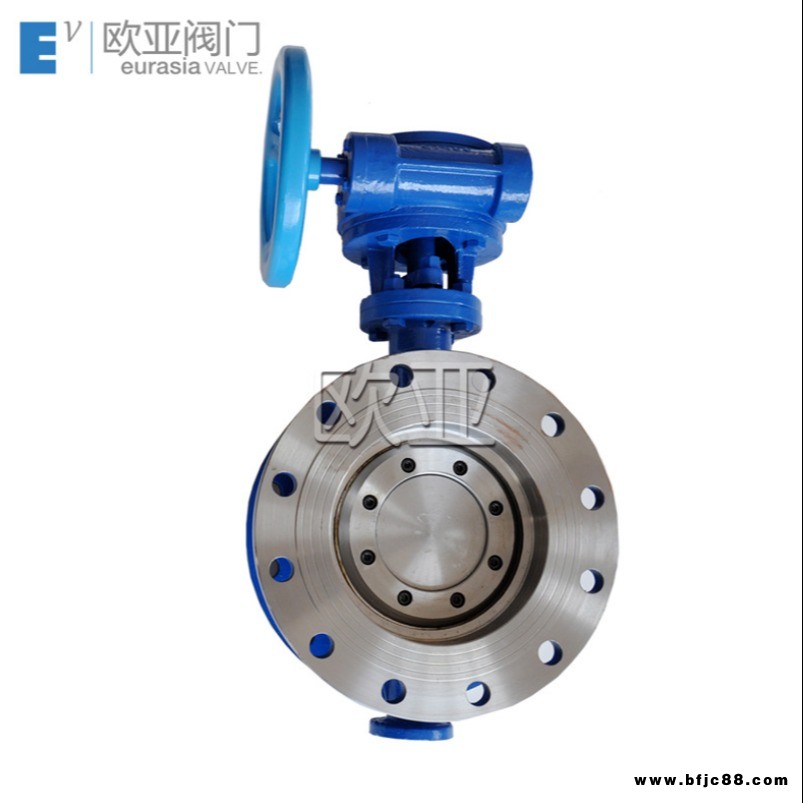

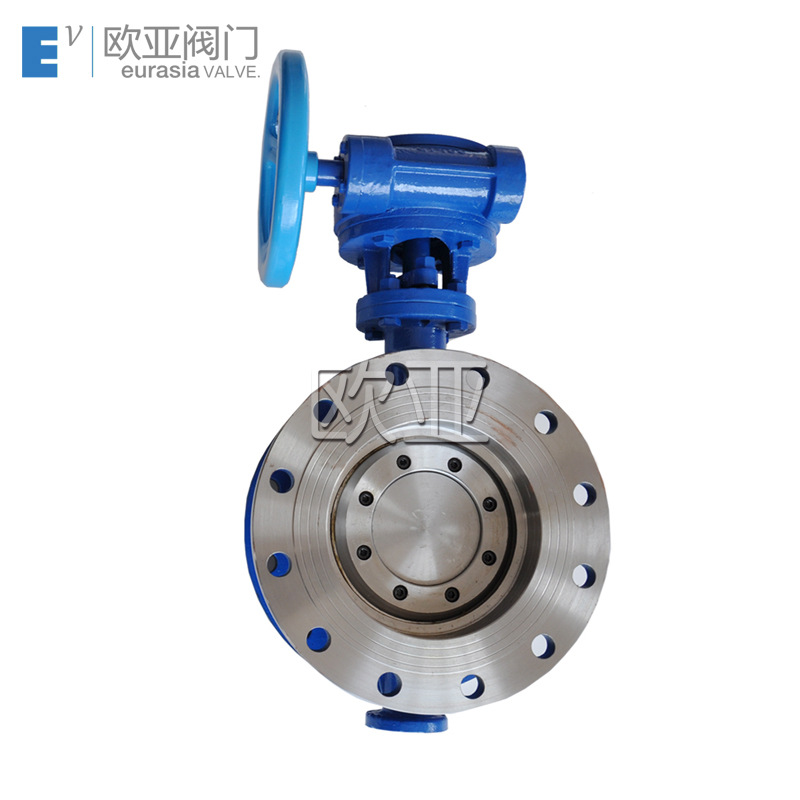

金屬硬密封三偏心蝶閥|D343H型硬密封蝶閥|D343H-16C 蝶閥
三偏心金屬硬密封法蘭蝶閥結構獨特、型小輕便、操作靈活、省力、方便； 密封可靠，可達到氣密封無泄漏；
流量特性趨于直線調節性好；
三偏心金屬硬密封法蘭蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97
(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、
蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容
的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．
耐高溫．,抗靡損的可靠性。
特征描述

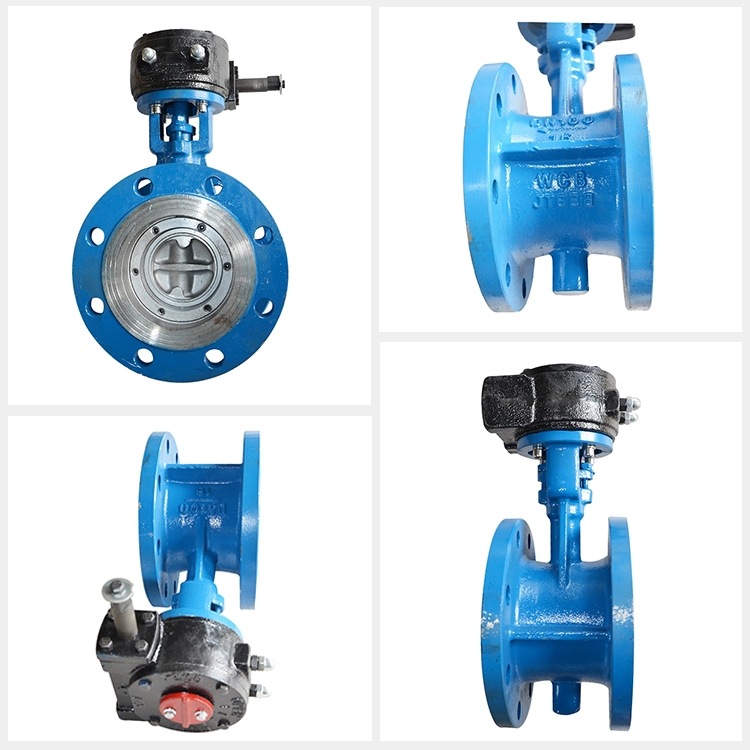

金屬硬密封三偏心蝶閥|D343H型硬密封蝶閥|D343H-16C DN80蝶閥
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性好；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
使用說明
D343H/F型法蘭多層次硬密封蝶閥 使用注意問題
D343H蝶閥在使用過程中仍然存在以下幾個問題：
一、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層
中的軟密封帶受沖刷后，直接影響密封性能。
二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
三、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態
時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小
于介質壓強時，密封開始泄漏。
