| 品牌 : | 中國歐電 | 型號 : | KJ41HF-16C |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | 15-300 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 直通式 | 訂貨號 : | ODKJ41HF-16C |
| 3C閥門類別 : | 工業 |

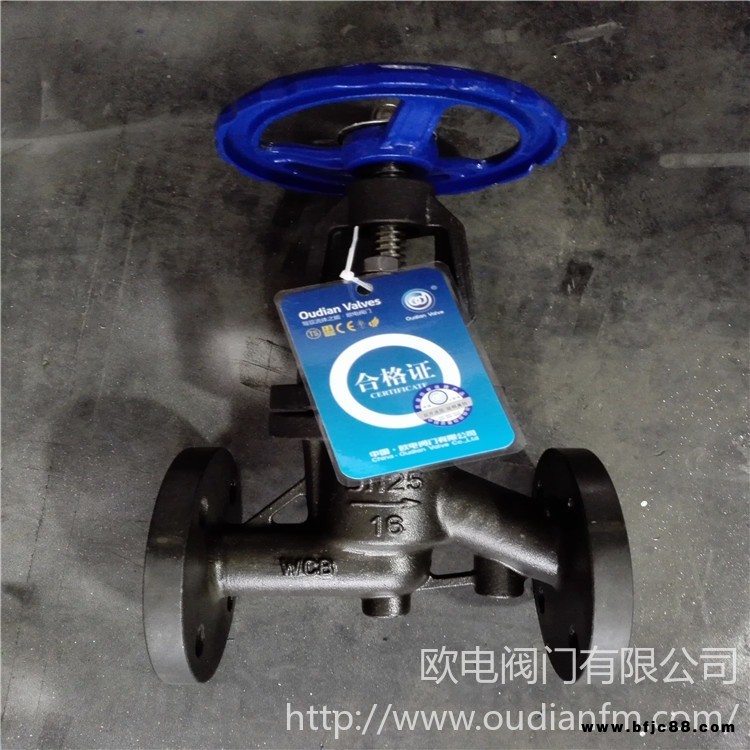

WCB碳鋼抗生素截止閥是采用精密鑄造工藝，也就是完全硅溶膠鑄造工藝，外面平整光滑，不會有殘留。通過
表面特殊防腐處理，可以內外反腐，是其他普通閥體油漆無法做到。提高了使用壽命。抗生素截止閥主要應用于生物發酵、醫藥和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種 發酵、生物、生化、化學制藥的物料、水、汽、冷的控制等領域，底部可以根據客戶需要開設排泄孔，耐高溫使用壽命長，無死角達到零泄漏水平。
WCB碳鋼抗生素截止閥結構優勢與特點：
1、抗生素截止閥延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌率，為 無菌生產提供了可靠的保證；
2、抗生素截止閥結構精密，密封性能好，杜 了跑、冒、滴、漏、節約了能源消耗，為車間文明生產提供了有利條件；
3、抗生素截止閥材質可靠、制作精細、經久耐用，密封采用聚四氟乙烯，耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；?
4、抗生素截止閥使用范圍廣，不僅代替接種站的三通隔膜閥，而且可以廣泛使用在原料藥車間的結晶罐等工藝管道上，效果良好。
WCB碳鋼抗生素截止閥執行標準
設計按GB/T12235的規定；
結構長度按企業標準的規定；
法蘭按JB/T79-94的規定；
壓力試驗按GB/T13927的規定。
WCB碳鋼抗生素截止閥主要連接尺寸
規格 | 主 ???要????連????接????尺????寸 | ||||||||
L | D | D1 | D2 | b | Z—Φd | H1 | H2 | D0 | |
15 | 130 | 95 | 65 | 45 | 16 | 4—Φ14 | 252 | 194 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 4—Φ14 | 270 | 200 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 4—Φ14 | 310 | 235 | 140 |
32 | 190 | 135 | 100 | 76 | 18 | 4—Φ18 | 322 | 260 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 4—Φ18 | 360 | 345 | 180 |
50 | 230 | 160 | 125 | 100 | 20 | 4—Φ18 | 408 | 370 | 200 |
65 | 290 | 180 | 145 | 120 | 22 | 4—Φ18 | 435 | 420 | 240 |
80 | 310 | 195 | 160 | 135 | 22 | 4—Φ18 | 475 | 455 | 280 |
100 | 350 | 230 | 190 | 160 | 24 | 8—Φ23 | 525 | 495 | 320 |
125 | 400 | 270 | 220 | 188 | 28 | 8—Φ23 | 600 | 570 | 360 |
150 | 480 | 300 | 250 | 218 | 30 | 8—Φ25 | 675 | 630 | 400 |
?200 | ?600 | ?350 | ?310 | ?278 | ?34 | ?12—Φ25 | ?730 | ?700 | ?500 |
?250 | ?650 | 425 | ?370 | ?332 | ?36 | ?12—Φ30 | 786? | ?740 | ?550 |
