| 型號 : | JKGB-3300 | 類型 : | 等離子切割機 |
| 電流 : | 交流 | 控制方式 : | 數控 |
| 驅動形式 : | 自動 | 用途 : | 金屬切割 |
| 頻段 : | 高頻 | 切割厚度 : | 300 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 125A（可切割厚度1-16mm） | 頻率 : | 50-60 |
| 輸入電壓 : | 220 | 額定輸入電源容量 : | 10 |
| 輸出電流調節范圍 : | 100 | 空載電壓 : | 380 |
| 額定負載持續率 : | 100 | 功率 : | 3000 |
| 功率因素 : | 根據客戶要求 | 效率 : | |
| 絕緣等級 : | B級 | 外殼防護等級 : | B級 |
| 安裝占地 : | 2200*3500 | 外形尺寸 : | 2200*3500 |
| 工具凈重 : | 2200 | 產地 : | 中國-山東 |
| 是否進口 : | 否 | 訂貨號 : | 0110 |
| 貨號 : | 0110 | 有可授權的自有品牌 : | 是 |
| 是否跨境貨源 : | 是 | 火焰切割厚度 : | 6-500mm |
| 等離子切割厚度 : | 1-16mm | 切割管徑 : | 32mm-300mm（可以根據客戶要求定制） |
倉儲式銷售！急單當天可發貨！
銷售熱線：
RECOMMEND
數控等離子火焰方管切割機四軸方管圓管切割一體機數控切割機
RMB:158000.00已售：1688筆
【OEM定制】數控等離子火焰相貫線切割機管板一體機數控切割機
RMB:53000.00已售：1688筆
等離子切割機數控切割機管板一體數控龍門等離子火焰切割機
RMB:28800.00已售：1688筆
【廠家】等離子火焰數控切割機便攜式 切割機相貫線切割機
RMB:5800.00已售：1688筆
數控等離子火焰切割機相貫線圓管切割機鋼結構管子切割機
RMB:35000.00已售：1688筆
【廠家】數控相貫線切割機數控管板一體機等離子火焰圓管切割機
RMB:38000.00已售：1688筆
數控相貫線切割機大管徑等離子火焰圓管切割機鋼板蝦米腰切割機
RMB:55000.00已售：1688筆
相貫線切割機圓管切割機管道風管等離子切割機管板一體
RMB:50000.00已售：1688筆
?
詳情介紹
君科數控品在鋼構幕墻、海洋工程、造船、橋梁鐵塔、娛樂設施、物流倉儲和工程機械等行業的技術和市場優勢、良好用戶口碑和滿意度，成為客戶承攬工程機械、鋼結構、網架、管桁架等項目工程的招牌。

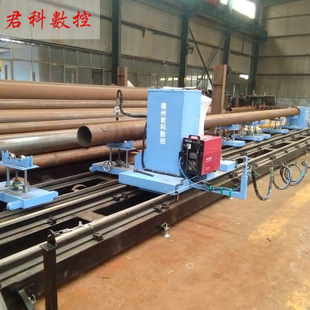

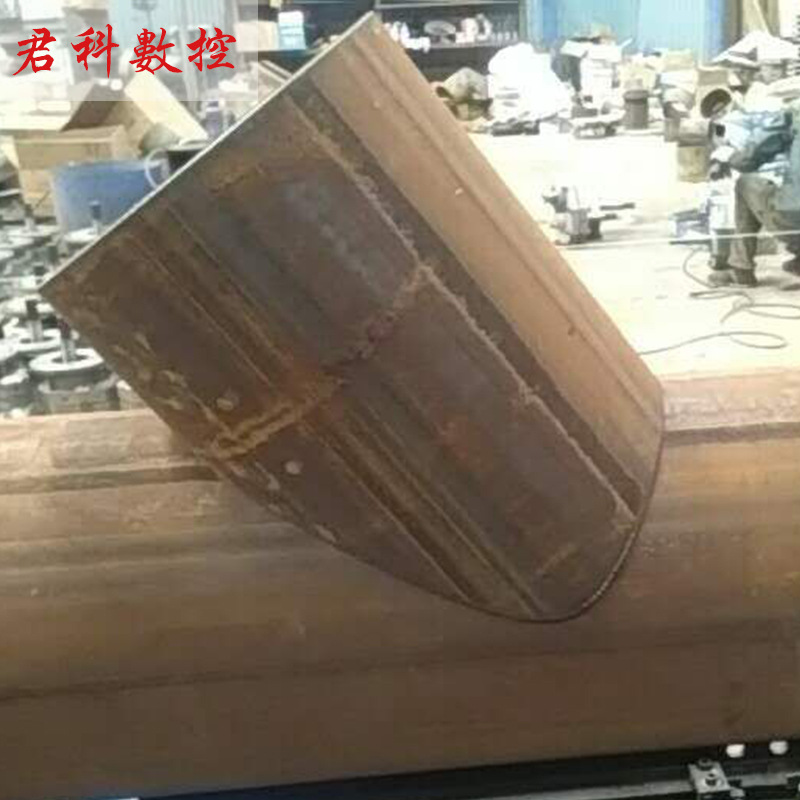

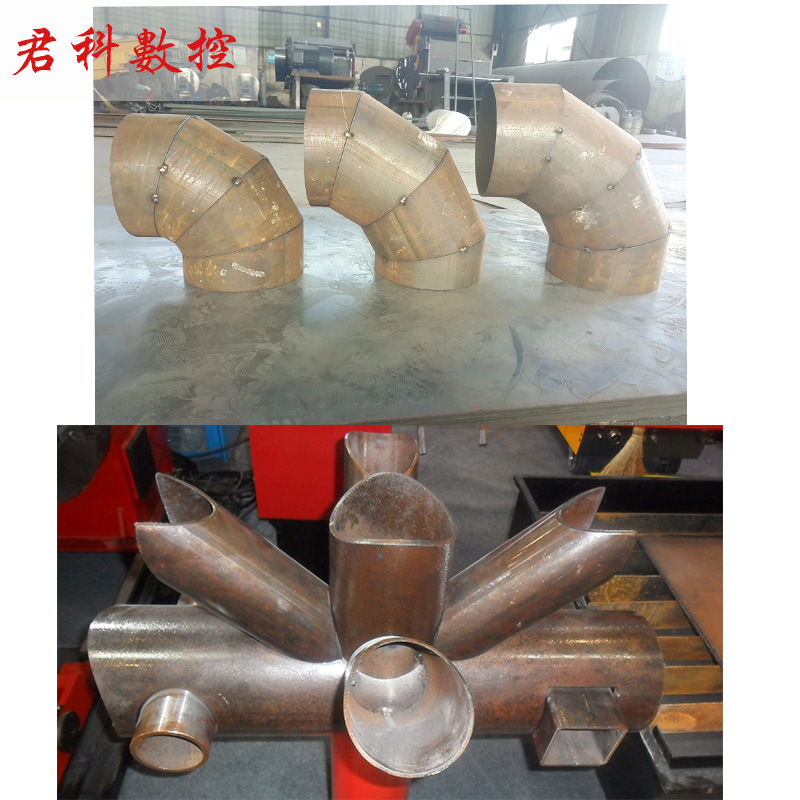

一、鋼結構、管桁架、鐵塔、橋梁桿塔等，這些都是針對管材在管子上切割相貫線孔、相貫線等，而相貫線切割機可以實現管子與管子的正交、斜交等多角度相交坡口的切割，且不需編程，只需要輸入管子的直徑及相交角度就能切割出需要的工件。
二、在對一些天然氣管道、化工管道、石油管道和城市燃氣的管道進行相貫性的切割時，我們都是使用相貫線切割機，而且一般只能用這種切割機，目前還沒有發現在對以上管道進行切割時有可以代替相貫線切割機的切割設備。
三、鍋爐、換熱器、壓力容器等，圓管的罐體需要切割圓孔及三通孔，都需要用到相貫線切割機來實現，且可以根據要求切割出不同角度坡口，便于焊接焊縫的高質量要求。
四、相貫線切割機也可用于切割涂管層、保溫層管、不銹鋼管和鑄鐵管等管道，而且切割出來的產品幾乎沒有什么紕漏。
五、用于切割一些圓度不好的管道。這是相貫線切割機的一大主要特點，可以實現管子圓心度的檢測。

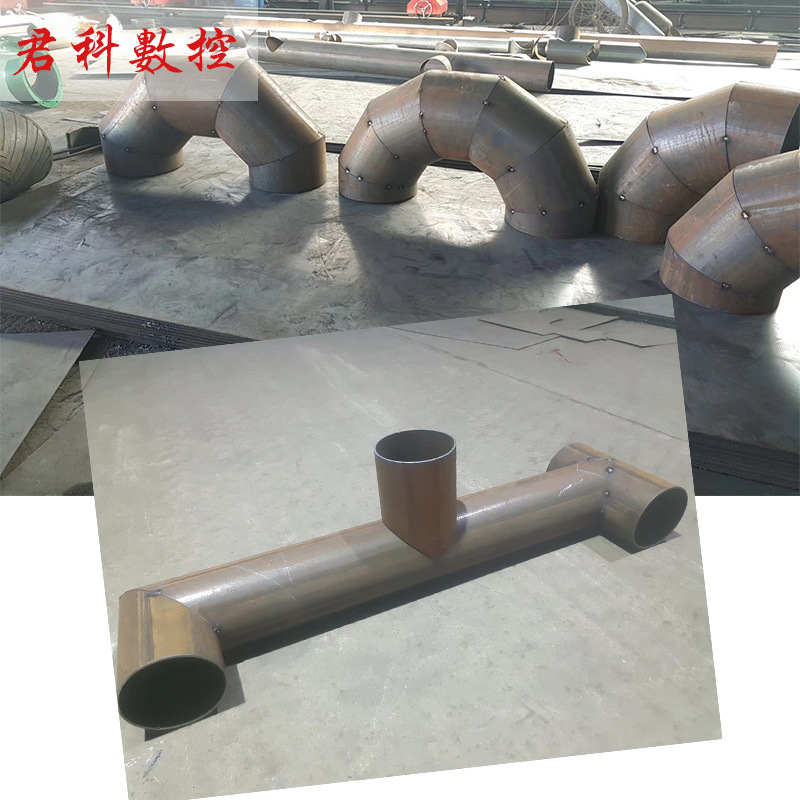

六、在對一些大口徑自來水管進行彎頭截管斜切時，相貫線切割機也起到了一個很重要的作用。
七、健身器材、游樂設施等，管子的批量下料，相貫線切割機都是必須設備。可以達到切割要求，且提 率、節省人工。
?

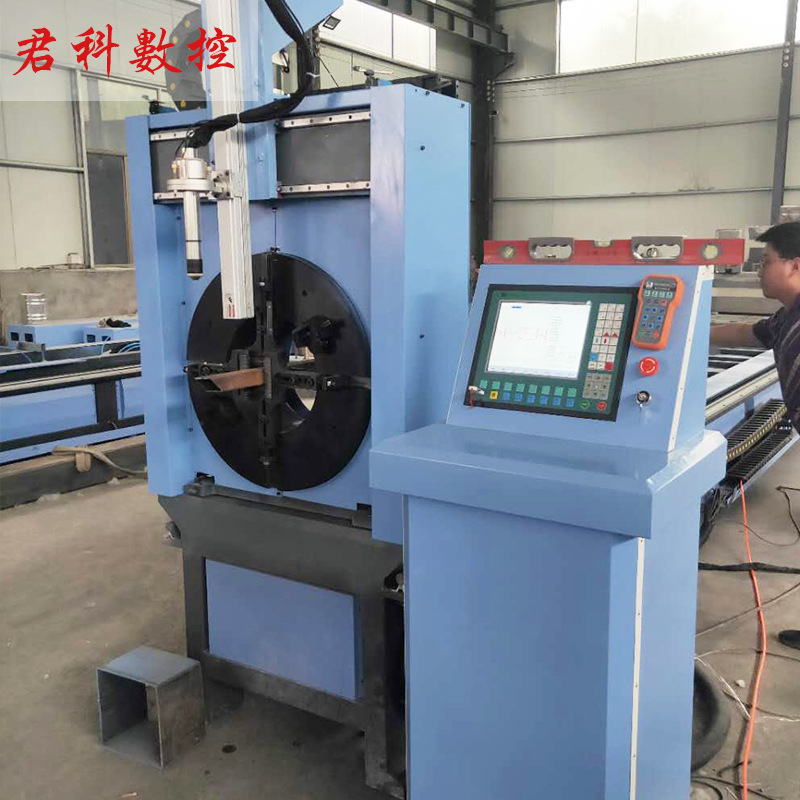

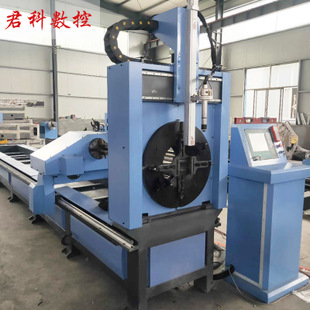

配置介紹：
系統配置：上海方菱
伺服驅動：曰本松下品牌伺服電機
切割形式：火焰/等離子
管件規格：圓管φ25~800,矩形管80X80~500X500mm（根據客戶要求）
管件長度：600~12000mm(可選)
管件支撐：小車4臺,移動4爪卡盤1臺,固定4爪卡盤1臺
數控⑧軸：1-X,2-Y,3-Z,4-W,5-A,6-B,7-W1,8-X1
轉換工裝：矩形管/槽鋼/角鋼/H型鋼(可選)
技術特點:

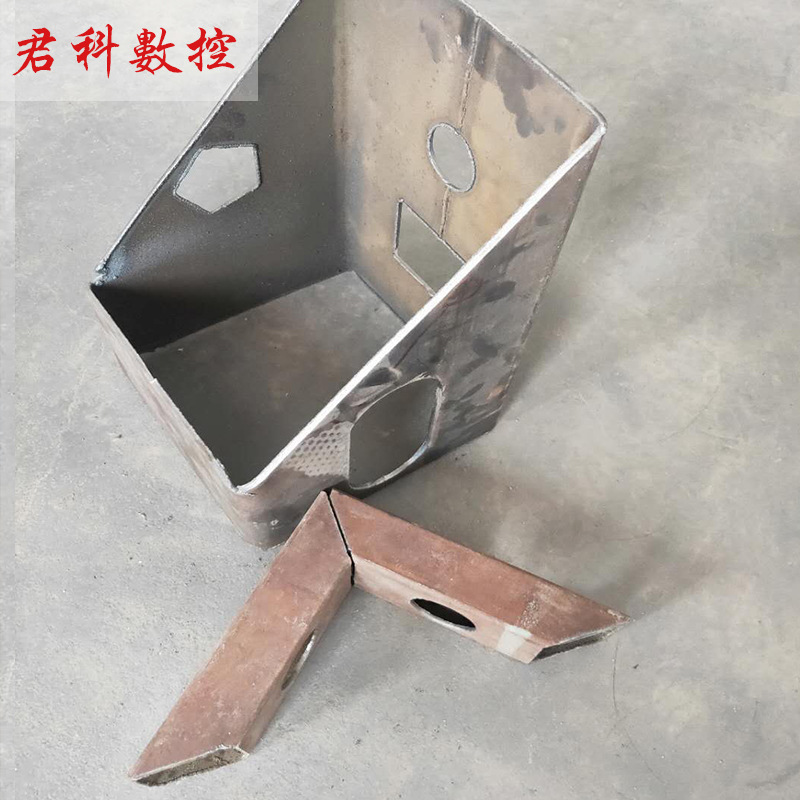

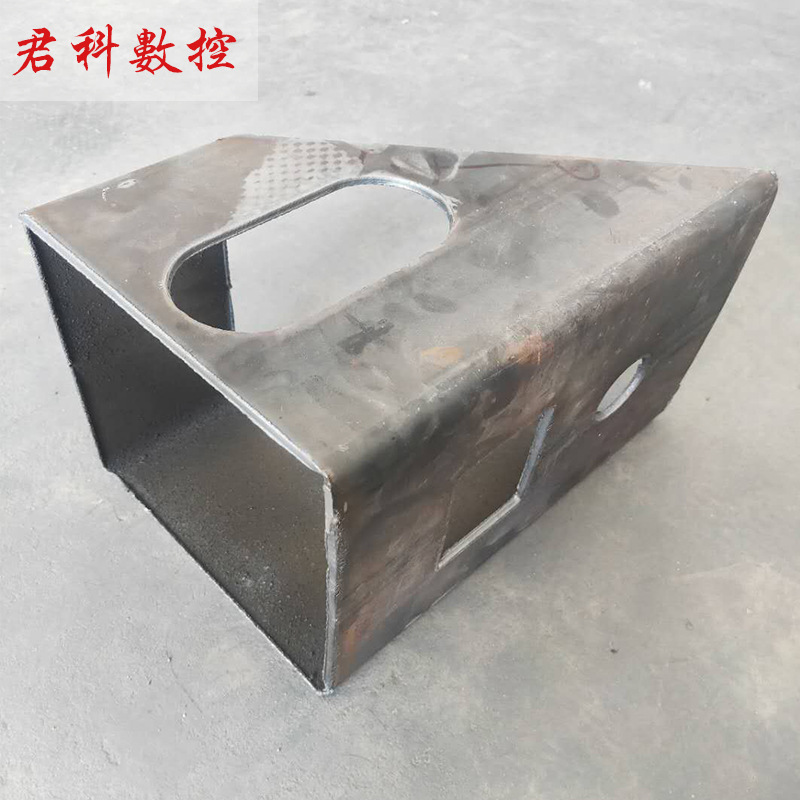

3D-顯示,自動編程,可完成(圓管,方管,槽鋼,角鋼,H型鋼)加工,焊接坡口全(AWS,API,定角,定點,固定)。
?
?
安全注意事項
1．防止觸電
●當通電或機器正在運轉時，請不要接觸電器柜和操作臺內的任何電氣元件。否則會發生觸電。
●請不要濕手操作任何開關旋鈕，以防止觸電。
●請不要帶電進行查線或更換電氣元件，否則會觸電或受傷。
●具備相應技術資格的維修人員，并應嚴格按照電氣維修技術要求才可維修該設備。以防發生意外。
2．防止火災
●切割機使用的工作原料為易燃性氣體如、液化氣等氣體。因此需定期檢查整個氣路是否密封完好。
●切割機的氣源部分應遠離明火，并在其附近放置性能正常或其他相應的滅火裝置。
●操作人員在調火時應對其進行及時控制，以免發生火災。
3．防止損傷
●當切割機運行時應注意前方是否有人或其他物體，以免撞傷。
●在每次切割完畢后，應提升割炬到高處，以免碰到鋼板，撞壞割炬。
●機械維修人員在維修保養時應確保機器處于停止工作狀態。并掛上警示牌，以免機器突然運行而發生人為事故。
●在機器運行較長時間時，不得用手直接觸摸模塊上的散熱片和其它的發熱器件，以免。
4．操作注意事項
(1)開機前檢查機器管路是否有漏氣現象，有漏氣現象決不開機。
(2)開機后要檢查工作面和導軌上是否有障礙物，若有障礙物必須排除。
(3)操作人員不能隨意離開工作崗位，非操作人員不得隨意開動機器。
(4)在操作中如遇到緊急情況時，要立刻按下紅色急停開關，防止發生意外。
(5)維修保養數控時要注意有專管員指揮協調。
(6)關機前關閉所有氣閥，并放空氣路中的剩余氣體。
(7)若發現管路有回火現象，要立即斷電斷氣。對機器的故障現象要有記錄。
(8)如發現故障，應有故障記錄。
5．其他注意事項
(1)搬運和安裝
●在吊裝搬運前需拆掉控制器，并確保其無過大震動而運輸。
●該切割機在吊裝時防止沖擊、碰撞。并讓割炬運行到機架的適當位置以保持平衡。
(2)外部接線及氣管連接
●應嚴格按照圖紙要求進行電源連接和氣路布置，并保證電線和氣路有合適的長度。
●若配有等離子電源，則需嚴格按照等離子電源制造商的要求進行電、氣的連接。
(3)不得改變機器的相關參數，以免引起故障。
(4)切割機的安裝位置應選擇在較小沖擊震動的地方，附近應無鍛錘和大型壓力機等振動較大的設備。
?
?
