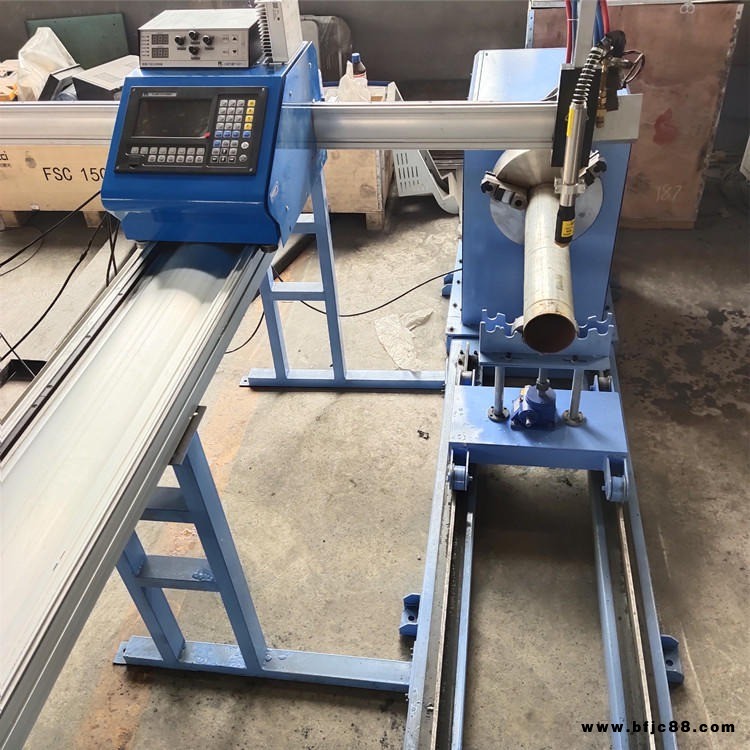

| 品牌 : | 君科智能 | 型號 : | JK-B1530X |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 華榮 | 切割厚度 : | 1-6mm |
| 頻率 : | 50Hz | 輸入電壓 : | 220V |
| 額定輸入電源容量 : | 15kVA | 輸出電流調節范圍 : | 100 |
| 空載電壓 : | 220 | 額定負載持續率 : | 95 |
| 功率 : | 3000 | 功率因素 : | 等離子電源 |
| 效率 : | 絕緣等級 : | B | |
| 外殼防護等級 : | B | 安裝占地 : | 2200*6500 |
| 外形尺寸 : | 2200*6500*1200 | 工具凈重 : | 300kg |
技術規格
編號 | 項???? 目 | 參???? 數 |

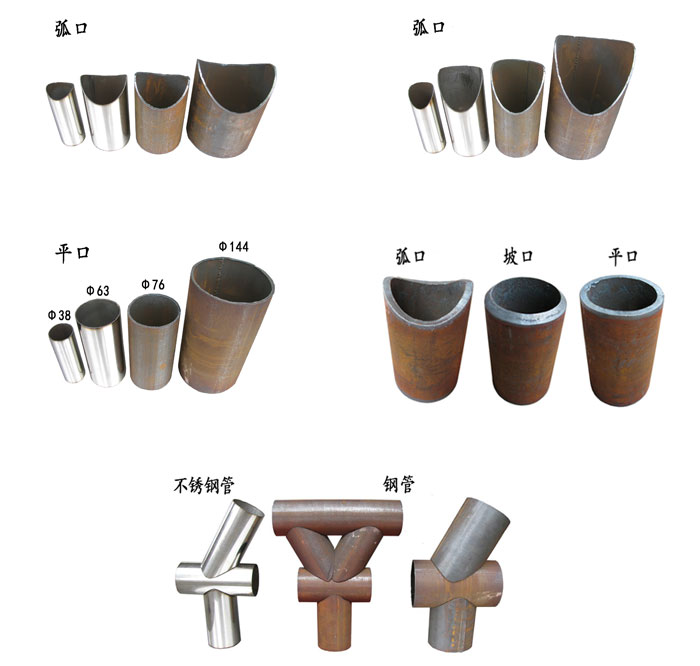

1 | 切割管徑 | 管徑30-320mm |
2 | 切割方式 | 等離子切割 |
3 | 等離子電源功率 | 125A |
4 | 等離子切割管壁厚度 | 1-20mm |
5 | 有效切割工件長度 | 3000mm |
6 | 要求工件橢圓度 | 1 |
7 | 切割速度 | 101500mm/min |
8 | 移動速度 | 108000 mm/min |
9 | 板材切割寬度 | 1500mm |
10 | 板材切割長度 | 3000mm |
11 | 切割精度執行標準 | 按國際標準ISO9013-2002及ISO8206-1991 |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 手動卡盤加緊裝置 | 1套 |
14 | 托架數量 | 2組 |
15 | 切割長度精度 | ±1.5mm/m |
16 | 機器顏色 | 企業色 |
17 | 待割管 重量 | 1000Kg |
?5.1工件旋轉驅動
????? 驅動系統??????????????????? 精密齒輪箱、齒輪副傳動
????? 轉速??????????? ????????????0.01-8r/min
????? 定位精度??????????????????? ±0.2mm????
?? 5.2切割頭沿工件軸向移動????????
????? 驅動系統??????????????????? 精密齒輪箱,齒輪、齒條傳動
?? ????切割頭軌道長度???????????? 4000mm
???????? 定位精度??????????????????? ±0.2mm????
