| 加工定制 : | 是 | 品牌 : | TAIK |
| 型號 : | S3-WHW | 測量范圍 : | 客戶選擇 |
| 尺寸 : | 110*75*120 | 測量精度 : | ±0.2% |
| 電源電壓 : | AC220V | 用途 : | 交流電力測量 |
S3-WHW-1 S3-WHW-3 S3-WHW-3A有功功率和電能組合變送器 電度 臺技變送器 TAIK
0.2級型號
S3-WHW-1單相二線有功功率和有功電能組合變送器
S3-WHW-3三相三線有功功率和有功電能組合變送器
S3-WHW-3A三相四線有功功率和有功電能組合變送器
0.5級型號
50-WHW-1單相二線有功功率和有功電能組合變送器
50-WHW-3三相三線有功功率和有功電能組合變送器
50-WHW-3A三相四線有功功率和有功電能組合變送器
特性
精度：± 0.2%R.O.
可測量反向功率，即使是不平衡系統和失真波也能準確測量。
脈沖及突波保護（5KV）
詳細介紹

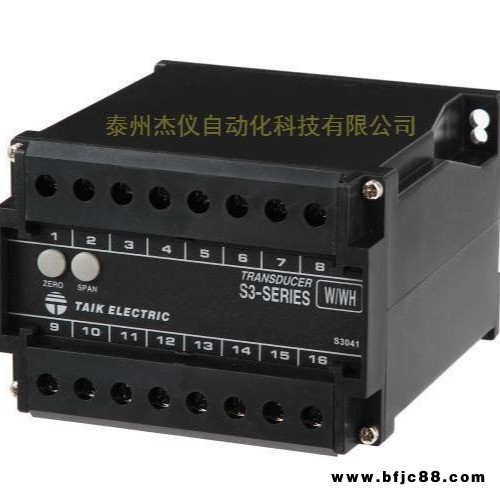

S3-WHW瓦時瓦特轉換器。
對于千瓦時的測量，我們建立了另一個線性積分電路。 該電路利用來自瓦特的信號并對于相對的時間積分，通過無電壓觸點產生脈沖輸出，產生與千瓦時成正比的脈沖。
安裝于盤內鋁軌。
外觀尺寸設計依據德國標準化學會DIN 46277。
精度： 瓦特 ±0.2% Rated of Output
瓦時 ±0.2% Rated of Output
輸入負載 ：≦0.1VA （輸入安培）
≦0.2VA （輸入電壓）
消耗功率： AC ≦9VA， DC ≦ 7W
功效： ≦0.2% R.O. at distortion factor 15%
電源 ：AC 110V ±15%, 50/60HZ
AC 220V ±15%, 50/60HZ
DC 24V, 48V, 110V, ±10%
S3-WHW-1 S3-WHW-3 S3-WHW-3A有功功率和電能組合變送器 電度 臺技變送器 TAIK
S3系列（0.2級） 交流電量變送器
S3-AD-1單相交流電流變送器
S3-AD-3三相交流電流變送器
S3-AD-1T單相TRMS交流電流變送器
S3-AD-3T三相TRMS交流電流變送器
S3-VD-1單相交流電壓變送器
S3-VD-3三相交流電壓變送器
S3-VD-1T單相TRMS交流電壓變送器
S3-VD-3T三相TRMS交流電壓變送器
S3-WD-1單相二線有功功率變送器
S3-WD-3三相三線有功功率變送器
S3-WD-3A三相四線有功功率變送器
S3-RD-1單相二線無功功率變送器
S3-RD-3三相三線無功功率變送器
S3-RD-3A三相四線無功功率變送器
S3-WRD-1單相二線有功/無功功率組合變送器
S3-WRD-3三相三線有功/無功功率組合變送器
S3-WRD-3A三相四線有功/無功功率組合變送器
S3-WHD-1單相二線有功電能變送器
S3-WHD-3三相三線有功電能變送器
S3-WHD-3A三相四線有功電能變送器
S3-RHD-1單相二線無功電能變送器
S3-RHD-3三相三線無功電能變送器
S3-RHD-3A三相四線無功電能變送器
S3-WHW-1單相二線有功功率和有功電能組合變送器
S3-WHW-3三相三線有功功率和有功電能組合變送器
S3-WHW-3A三相四線有功功率和有功電能組合變送器
S3-PD-1單相二線功率因素變送器
S3-PD-3三相三線功率因素變送器
S3-PD-3A三相四線功率因素變送器
S3-UD-1單相二線相位角變送器
S3-UD-3三相三線相位角變送器
S3-UD-3A三相四線相位角變送器
S3-FD無輔助電源頻率變送器
S3-FD帶輔助電源頻率變送器
S3-WRAD-3三相三線有功和無功和電流三組合變送器
S3-AND-3三相三線負序電流變送器
S3-AND-3A三相四線負序電流變送器
50系列(0.5級) 交流電量變送器
50-AT-1單相交流電流變送器
50-AT-3三相交流電流變送器
50-AT-1T單相TRMS交流電流變送器
50-VT-1單相交流電壓變送器
50-VT-3三相交流電壓變送器
50-VT-1T單相TRMS交流電壓變送器
50-WT-1單相二線有功功率變送器
50-WT-3三相三線有功功率變送器
50-WT-3A三相四線有功功率變送器
50-RT-1單相二線無功功率變送器
50-RT-3三相三線無功功率變送器
50-RT-3A三相四線無功功率變送器
50-WRT-1單相二線有功和無功功率組合變送器
50-WRT-3三相三線有功和無功功率組合變送器
50-WRT-3A三相四線有功和無功功率組合變送器
50-WHT-1單相二線有功電能變送器
50-WHT-3三相三線有功電能變送器
50-WHT-3A三相四線有功電能變送器
50-RHT-1單相二線無功電能變送器
50-RHT-3三相三線無功電能變送器
50-RHT-3A三相四線無功電能變送器
50-WHW-1單相二線有功功率和有功電能組合變送器
50-WHW-3三相三線有功功率和有功電能組合變送器
50-WHW-3A三相四線有功功率和有功電能組合變送器
50-PT-1單相二線功率因素變送器
50-PT-3三相三線功率因素變送器
50-PT-3A三相四線功率因素變送器
50-UT-1單相二線相位角變送器
50-UT-3三相三線相位角變送器
50-UT-3A三相四線相位角變送器
50-FT頻率變送器
