| 加工定制 : | 是 | 品牌 : | TAIK |
| 型號 : | S3-WRD | 測量范圍 : | 客戶選擇 |
| 尺寸 : | 110*75*120 | 測量精度 : | ±0.2% |
| 電源電壓 : | AC220V | 用途 : | 交流電力測量 |

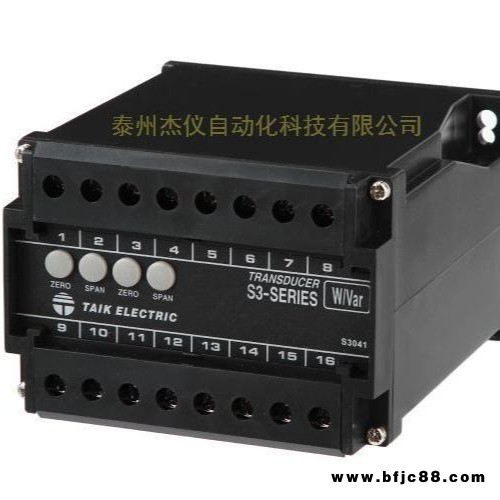

S3-WRD-1 S3-WRD-3 S3-WRD-3A有功無功組合變送器單三相瓦特轉換 臺技變送器 TAIK
0.2級型號
S3-WRD-1單相二線有功/無功功率組合變送器
S3-WRD-3三相三線有功/無功功率組合變送器
S3-WRD-3A三相四線有功/無功功率組合變送器
0.5級型號
50-WRT-1單相二線有功和無功功率組合變送器
50-WRT-3三相三線有功和無功功率組合變送器
50-WRT-3A三相四線有功和無功功率組合變送器
特性
精度：± 0.2% R.O.
可測量反向功率 即使是不平衡系統和失真波也能準確測量。
脈沖及突波保護（5KV）

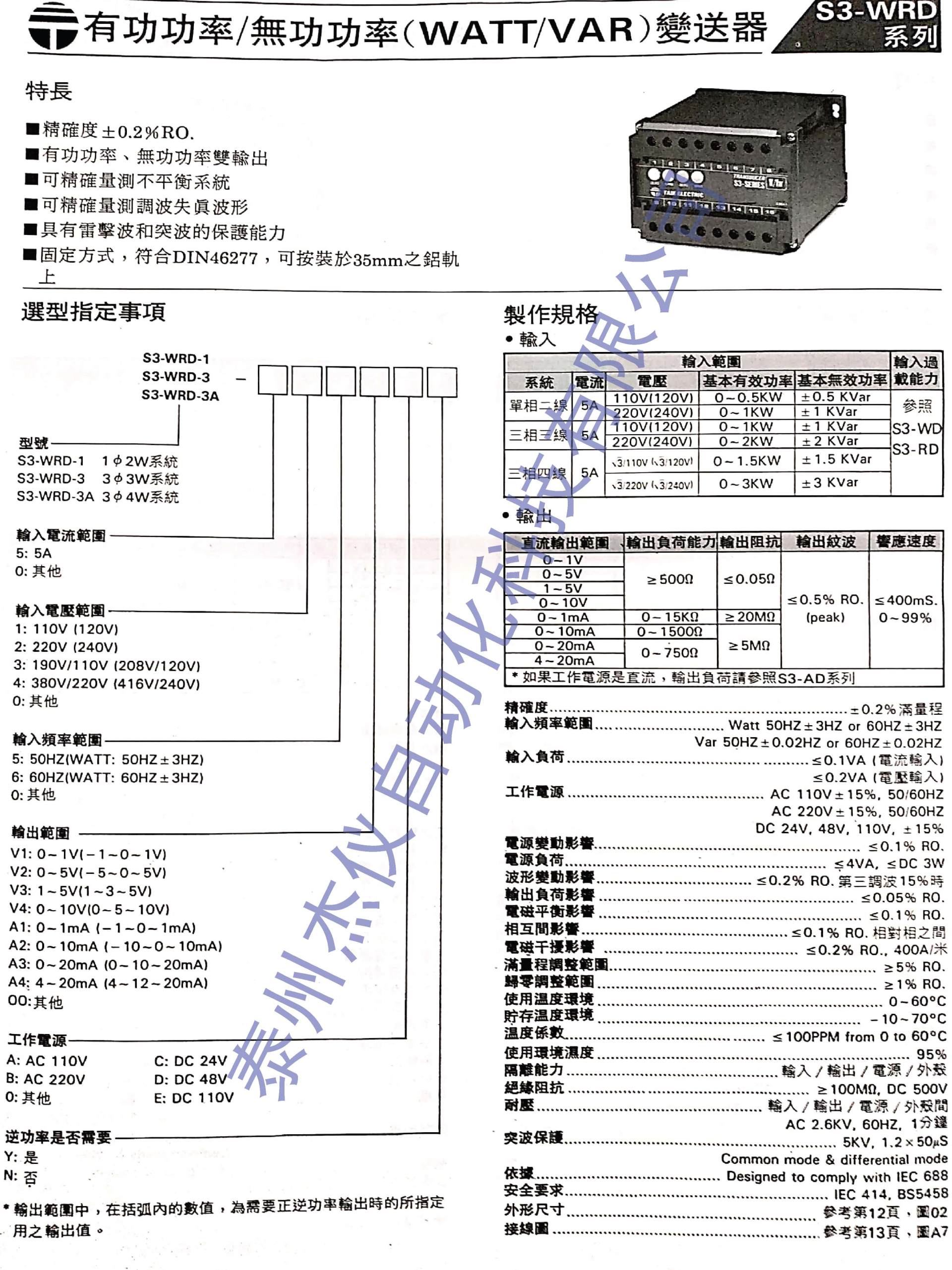

詳細介紹
S3-WRD瓦特/乏轉換器，適用于各種單項三項系統，即使不平衡系統也能準確量測。
設計原理利用"分時多工"運算處理方式量測各種輸入波形之瞬時電力參數。
如圖示電路，所量測瞬間變動電壓訊號藉由振蕩線路調整轉換與量測電流訊號藉由振幅調變后，利用多重振蕩電路產生標間比率之方波訊號透過測得的電壓電流訊號，經震蕩器與調變器的處理，再積分后以放大器產生訊號、與功率成正比的輸出。

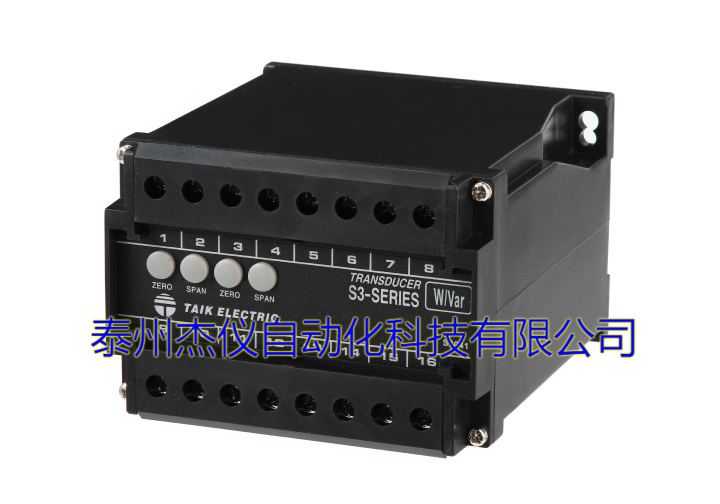

安裝于盤內鋁軌。
外觀尺寸設計依據德國標準化學會DIN 46277。
精度： ±0.25% Rated of Output
輸入負載 ：≦0.1VA （輸入安培） ≦0.2VA （輸入電壓）
消耗功率： AC ≦9VA， DC ≦ 7W
功效： ≦0.2% R.O. at distortion factor 15%
電源 ：AC 110V ±15%, 50/60HZ
AC 220V ±15%, 50/60HZ
DC 24V, 48V, 110V, ±10%
S3-WRD-1 S3-WRD-3 S3-WRD-3A有功無功組合變送器單三相瓦特轉換 臺技變送器 TAIK
S3系列（0.2級） 交流電量變送器
S3-AD-1單相交流電流變送器
S3-AD-3三相交流電流變送器
S3-AD-1T單相TRMS交流電流變送器
S3-AD-3T三相TRMS交流電流變送器
S3-VD-1單相交流電壓變送器
S3-VD-3三相交流電壓變送器
S3-VD-1T單相TRMS交流電壓變送器
S3-VD-3T三相TRMS交流電壓變送器
S3-WD-1單相二線有功功率變送器
S3-WD-3三相三線有功功率變送器
S3-WD-3A三相四線有功功率變送器
S3-RD-1單相二線無功功率變送器
S3-RD-3三相三線無功功率變送器
S3-RD-3A三相四線無功功率變送器
S3-WRD-1單相二線有功/無功功率組合變送器
S3-WRD-3三相三線有功/無功功率組合變送器
S3-WRD-3A三相四線有功/無功功率組合變送器
S3-WHD-1單相二線有功電能變送器
S3-WHD-3三相三線有功電能變送器
S3-WHD-3A三相四線有功電能變送器
S3-RHD-1單相二線無功電能變送器
S3-RHD-3三相三線無功電能變送器
S3-RHD-3A三相四線無功電能變送器
S3-WHW-1單相二線有功功率和有功電能組合變送器
S3-WHW-3三相三線有功功率和有功電能組合變送器
S3-WHW-3A三相四線有功功率和有功電能組合變送器
S3-PD-1單相二線功率因素變送器
S3-PD-3三相三線功率因素變送器
S3-PD-3A三相四線功率因素變送器
S3-UD-1單相二線相位角變送器
S3-UD-3三相三線相位角變送器
S3-UD-3A三相四線相位角變送器
S3-FD無輔助電源頻率變送器
S3-FD帶輔助電源頻率變送器
S3-WRAD-3三相三線有功和無功和電流三組合變送器
S3-AND-3三相三線負序電流變送器
S3-AND-3A三相四線負序電流變送器
50系列(0.5級) 交流電量變送器
50-AT-1單相交流電流變送器
50-AT-3三相交流電流變送器
50-AT-1T單相TRMS交流電流變送器
50-VT-1單相交流電壓變送器
50-VT-3三相交流電壓變送器
50-VT-1T單相TRMS交流電壓變送器
50-WT-1單相二線有功功率變送器
50-WT-3三相三線有功功率變送器
50-WT-3A三相四線有功功率變送器
50-RT-1單相二線無功功率變送器
50-RT-3三相三線無功功率變送器
50-RT-3A三相四線無功功率變送器
50-WRT-1單相二線有功和無功功率組合變送器
50-WRT-3三相三線有功和無功功率組合變送器
50-WRT-3A三相四線有功和無功功率組合變送器
50-WHT-1單相二線有功電能變送器
50-WHT-3三相三線有功電能變送器
50-WHT-3A三相四線有功電能變送器
50-RHT-1單相二線無功電能變送器
50-RHT-3三相三線無功電能變送器
50-RHT-3A三相四線無功電能變送器
50-WHW-1單相二線有功功率和有功電能組合變送器
50-WHW-3三相三線有功功率和有功電能組合變送器
50-WHW-3A三相四線有功功率和有功電能組合變送器
50-PT-1單相二線功率因素變送器
50-PT-3三相三線功率因素變送器
50-PT-3A三相四線功率因素變送器
50-UT-1單相二線相位角變送器
50-UT-3三相三線相位角變送器
50-UT-3A三相四線相位角變送器
50-FT頻率變送器
