| 加工定制 : | 是 | 電壓 : | DC 9--24V |
| 電流 : | 8mA | 品牌 : | GROW |
| 型號 : | K212 | 工作模式 : | 芯片式 |
| 應用領域 : | 民用指紋采集儀 | 采集方式 : | 平面采集儀 |
K212 指紋模塊控制板，控制簡單可靠，繼電器輸出時間可調，供電電源電壓范圍廣。
可以接R305光學指紋模塊，R301、R303、R305F、R306、R307 指紋模塊
可以接開門按鍵信號和門禁對講信號（12V信號）
同時可以輸出2種格式：
輸出1：電機信號輸出 （電源DC5V，輸出0.5秒，停5秒，反電壓輸出0.5秒，可以接電子鎖體）
輸出2：繼電器輸出 (閉合時間0.5--9秒可調）
技術參數：
電源：DC 9--24V，8mA
指紋容量：200枚
線路板尺寸：89*53mm

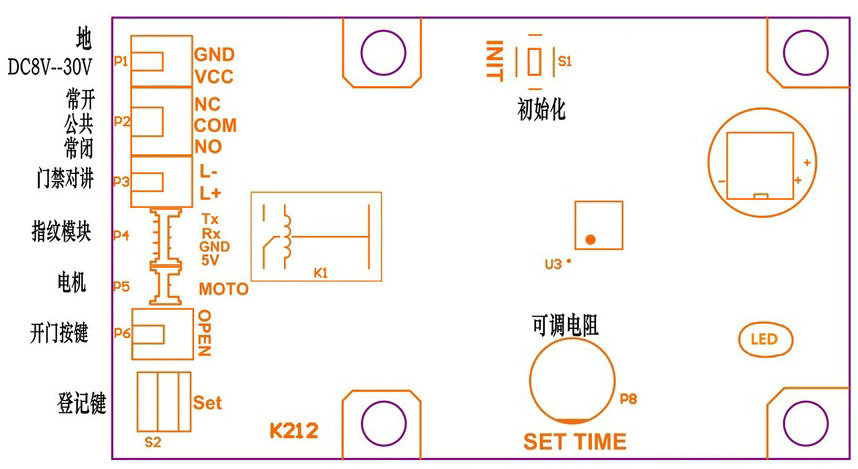

控制板接口示意圖：
P1：接電源，電壓范圍是8--24V,電流要求0.5A（輸入）
P2：繼電器輸出（輸出）
P3：接門禁對講開門信號，電壓DC12V（輸入）
P4：接指紋模塊（輸入）
P5：接電子鎖體（輸出）
P6：開門按鍵，閉合信號（輸入，不可接有電壓的信號，否則立刻燒毀主板）
可調電阻：設置繼電器閉合時間。
K212控制板說明書
1.工作時指示燈慢閃;
2.按下登記鍵后，進入登記狀態，指示燈快閃;
3.進入登記狀態后，可連續登記指紋，如不需要再添加指紋，可等待5 秒，或按登記鍵退出;
4.需要恢復為出廠狀態時，按下初始化鍵,聽到"嘀"聲后，松開按鍵，等待系統初始化，如成功，可聽到"嘀---"的長音；
5.指紋通過或開門按鍵閉合，則繼電器動作，閉合0.5到9秒可調；電機接口輸出：DC5V，保持0.5秒，停5秒，反電壓輸出0.5秒；

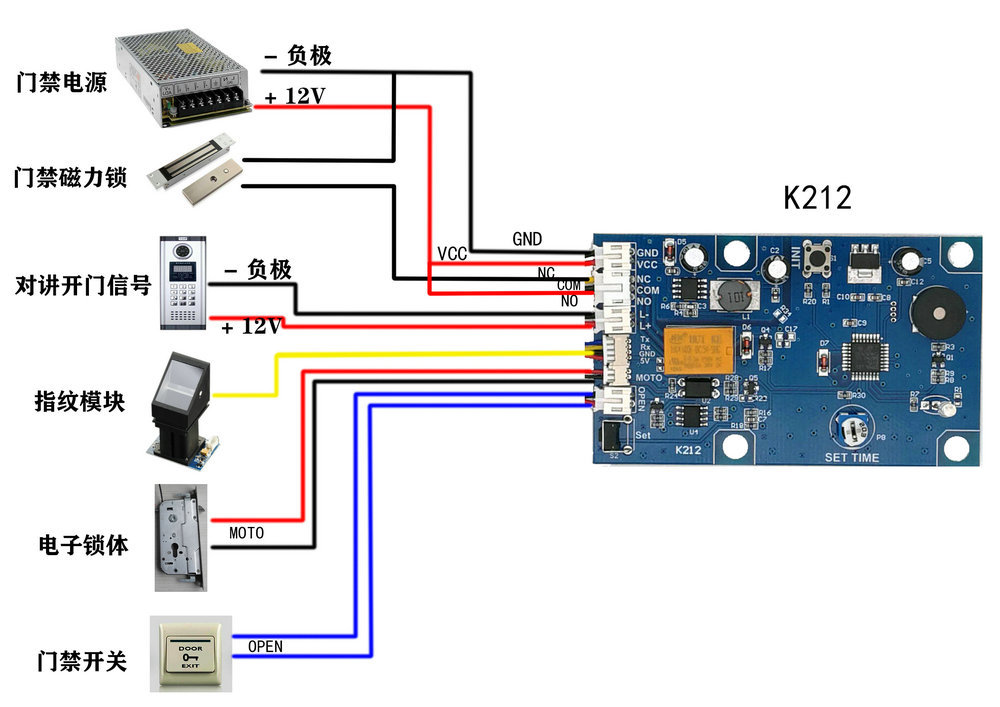

控制板的連接方式：
---------------------------------------------------------------------------------------------------------------------------
備注：
1) 應用這類產品需要有技術基礎和動手能力，沒有技術支持哦！
2) 需用衡壓電源，不能使用充電器之類供電；
3) 本產品是專配，與其他廠家指紋模塊不兼容；
4) 產品不含稅、不議價、不包郵。批量采購請聯系客服；
