| 加工定制 : | 是 | 品牌 : | 恒通 |
| 型號 : | 齊全 | 適用范圍 : | 鍋爐 |
| 結構形式 : | 臥式 | 適用燃料 : | 煤 |
| 訂貨號 : | 008 | 貨號 : | 009 |
?

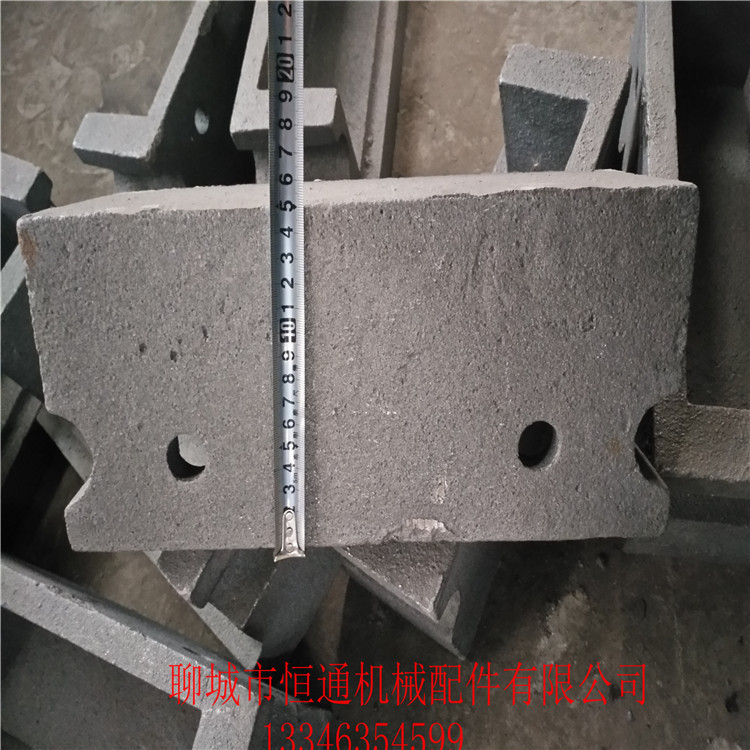

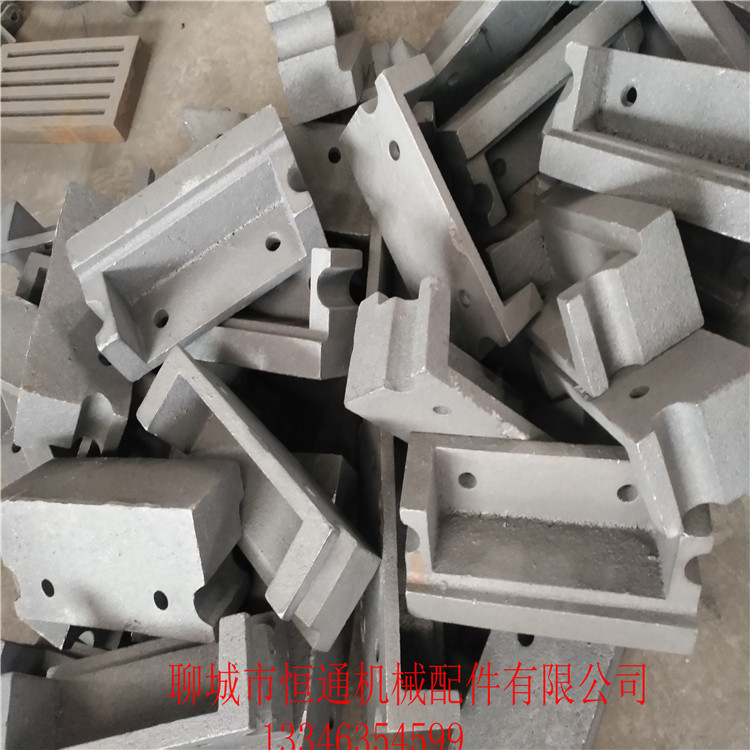

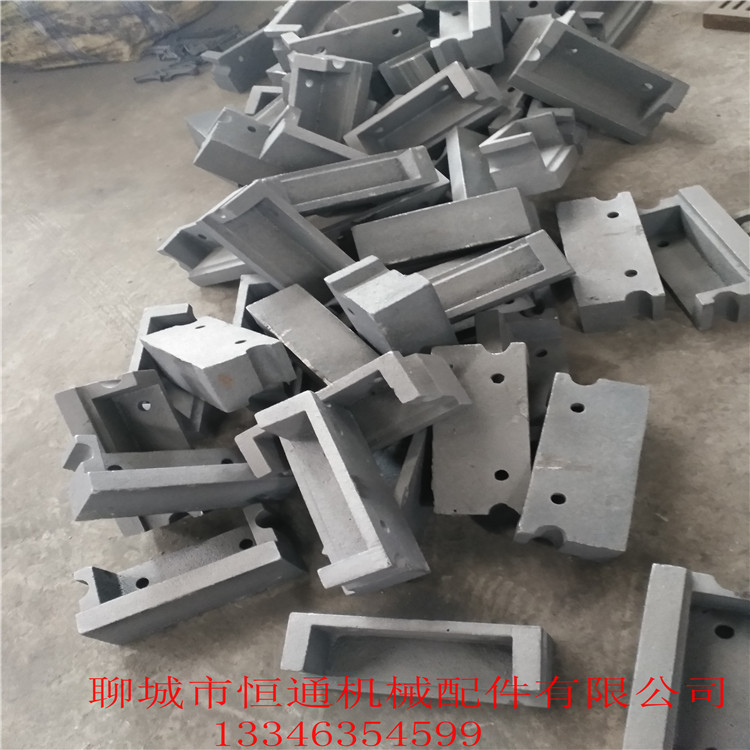

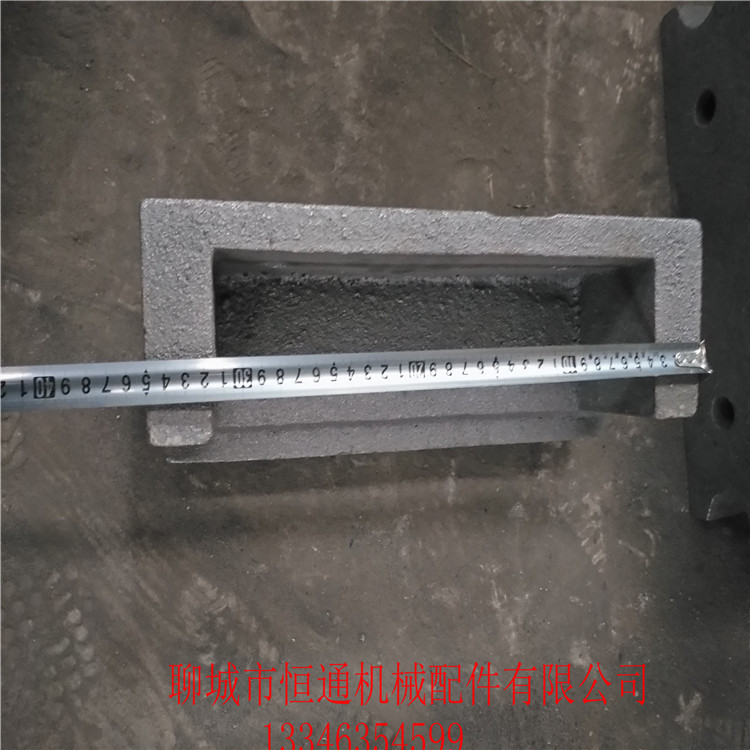

山東恒通鍋爐配件廠生產所用材質為灰鐵、瑪鋼、球鐵、（球墨）鑄鐵、精鑄鋼等鑄件5000噸/年.主要產品以鍋爐配件為主打產品的鑄造企業.國內（1-35）噸鏈條爐配件銷售，鍋爐配件專業鑄造：鍋爐鏈輪（大 小 4-65齒）、鍋爐鏈條、鍋爐爐排、主動爐排片（48# 64# 左、右、大 中 小主動爐排片）被動爐排也叫一字爐排片（12-24mm單雙風道爐排片）,三爪爐排、四爪爐排、、活芯爐排、鱗片爐排、往復爐排、蛇形爐排、圓爐排、方爐排、除渣機配件、各種鍋爐配件。得到同行業的高度認可。本廠以。質量，合理價格滿足新老鍋爐用戶。
一、鏈條爐排的結構
鏈條爐排的外形好像皮帶輸送機 其運行過程是煤從煤斗內依靠自重落到爐排前端 , 隨爐排自 前向后緩慢移動 , 經煤閘板進入爐膛。煤閘板的高度可以自 由調節 , 以控制煤層的厚度。空氣從爐排下面分區送風室引 人 , 與煤層運動方向相交。煤在爐膛內受到 加熱 , 依次 完成預熱、干燥、著火、燃燒 , 直到燃盡。灰渣則隨爐排移動到后部 , 經過擋渣板 ( 俗稱老鷹鐵 ) 落入后部水冷灰渣斗 , 由除渣機排出。
鏈條爐排的結構形式一般可分鏈帶式、橫梁式和鱗片式三種。
1. 鏈帶式爐排
鏈帶式爐排屬于輕型爐排 , 適用于蒸發量 10t/h 以下的 鍋爐。爐排片分為主動爐排 片和從動爐排片兩種 , 用圓鋼拉桿串聯在一起 , 形成一條寬 幅的鏈帶 , 圍繞在前鏈輪和后滾筒上。主動爐排片擔負傳遞 整個爐排運動的拉力 , 因此其厚度比從動爐排片厚 , 由可鍛 鑄鐵制成。一臺蒸發量 4t/h 的鍋爐 , 由主動爐排片組成的主 動鏈條共有三條 ( 兩側和中間 ) 直接與前軸 ( 主動軸 ) 上的三個鏈輪相啃合。從動爐排片 , 由于不承受拉力 , 可由強度 低的普通灰口鑄鐵制成。
鏈帶式爐排的優點是 : 比其他鏈條爐排金屬耗量低 , 結 構簡單 , 制造、安裝和運行都比較方便。
2. 橫梁式爐排
橫梁式爐排適用于蒸發量 20~40t/h 甚至更大的鍋爐。
其結構與鏈帶式爐排的主要區別在于采用了許多剛性較大的 橫梁。爐排片裝在橫梁的相應槽內 , 橫梁固定 在傳動鏈條上。傳動鏈條一般是兩條 ( 當爐排很寬時 , 可裝 置多條) , 由裝在前軸 ( 主動軸 ) 上的鏈輪帶動。
橫梁式爐排的優點是 : 結構剛性大 , 爐排片受熱不受力 ,而橫梁和鏈條受力不受熱 , 比較安全耐用 ; 爐排面積可以較 大 , 阻力小而風量分布均勻 ; 運行中漏煤、漏風量少。
3. 鱗片式爐排
鱗片式爐排適用于蒸發量 10~60t/h 的鍋爐。其爐排面通常由 4~12 根互相平行的鏈條 ( 類似自行車上的鏈條結 構 ) 組成。每根鏈條用鋤栓將若干個由大環、小環、墊圈、襯 管等元件組成的鏈條串在一起 , 爐排片通過夾 板組裝在鏈條上 , 前后交疊 , 相互緊貼 , 呈魚鱗狀 。當爐排片行至尾部向下轉入空程以后 , 便依靠自重依次翻轉過來 , 倒掛在夾板上 , 能自動清除灰渣 , 并獲得冷卻。各相鄰鏈條之間 , 用拉桿與套管相連 , 使鏈條 之間的距離保持不變。
鱗片式爐排的優點是 : 煤層與整個爐排面接觸 , 而鏈條 不直接受熱 , 運行安全可靠 ; 爐排間隙甚小 , 漏煤很少 ; 爐 排片較薄 , 冷卻條件好 , 能夠不停爐更換 ; 由于鏈條為柔性 結構 , 當主動軸上鏈輪的齒形略有參差時 , 能自行調整其松緊度 , 保持啃合良好。
鏈條爐排：單12mm 雙15.5mm 單18.5mm 雙18.5mm 單24.5mm 雙24.5mm 雙26mm 單32mm
四爪爐排：185mm 220mm 230mm 240mm 245mm 252mm 265mm 275mm286mm 296mm 320mm 330mm 350mm 370mm 380mm 396mm400mm
活芯爐排：200mm 203mm 220mm 228mm 231mm 237mm 235mm 245mm 250mm 255mm290mm;
鱗片爐排： 288mm 301mm 311mm 315mm 318mm 325mm 330mm 340mm 365mm 368mm 395mm
三爪：112mm118mm120mm 135mm 150mm 155mm 165mm 200mm
橫梁爐排；節距（140/145/160/165/170）
五孔中夾板 左右夾板 六孔左 右 中夾板 七孔左 右 中夾板 八孔左 右 中夾板
主動片：0.85kg 0.9kg 1.00kg 左右邊主動片：大邊 中邊 小邊鏈輪 4-65齒鏈輪
十字刮板（寬：275mm 360mm 460mm）
鏈條 14 mm16 mm18mm
煤閘板（80mm 90mm 1m 1.1m 130m 1.36m 146m 150m 160m 170m 176m 2.2m2.4m）
廠家網址；www.sdhtglpjc.com
廠家網址；www.sdgllpzzc.com
聊城市恒通機械配件有限公司位于國內外 的“江北水城”-聊城市工業開發區，北臨濟館高速，交通便利，通訊及時。我公司始建于一九九一年，具有十多年專業產品生產經驗。
我廠主要生產瑪鋼、灰口、球墨、鑄鋼等材質的爐排、鍋爐爐排，鍋爐爐排片，三爪爐排，四爪爐排，活心爐排、主動爐排片、被動爐排片、大（小齒）六齒鏈輪、九齒鏈輪、十一齒鏈輪、十二齒鏈輪、十三齒鏈輪、十五齒鏈輪、十六齒鏈輪、十八齒鏈輪、魚鱗片、爐排長銷、短銷、鍋爐管、手孔、活心爐排、人孔、頭孔、十字刮板、各式爐門、老鷹鐵、滾柱、夾板、風帽、軸承座、煤擋板、大小鏈節、調節螺母、等產品!
本廠可以來料加工，提供樣品和圖紙進行加工!歡迎廣大新老客戶訪問考察，加工定做。我廠技術力量雄厚，檢測手段完善，產品質量優良，多次評省、市名優、特、新、高產品稱號，重合同，守信用單位及消費者信得過產品稱號。產品遠銷全國二十多個省，市，自治區，深受用戶青瞇。
我廠工藝優良，信守合同，質量保證，用戶至上是我廠得經營宗旨和方針。我廠全體員工歡迎各地新老客戶前來洽談業務，長期合作，共同發展。
? 我們始終堅持“誠信經營，用戶至上”的經營理念，努力實現以好的產品、優的質量、低的價格、完善的服務答謝新老顧客戶，銷售網絡現已遍布全國各地。
??公司全體同仁熱忱歡迎新老朋友光臨、惠顧、指導，讓我們攜手共進，共創輝煌！
服務與聲明：
??服務三保：保證質量、保證時間、保證數量。
??服務宗旨：雄厚的實力、優質的產品、低廉的價格、 的服務。
??鄭重聲明：保證以好的產品、優的質量、低的價格、完善的服務來答謝新老顧客的信賴。
??經營原則：顧客至上、質量優良、品種齊全、價格合理。
地 ? ? 址：聊城市東昌府區 曹莊村東
?
?
?
?
?
?
?
?
