| 品牌 : | 高川閥門 | 型號 : | GSB6,GSB8 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | DN15-DN400 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 自動 |
| 零部件及配件 : | 配件 | 形態 : | 球式 |
| 類型(通道位置) : | 二通式 |
GSB6、GSB8杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得好的加熱效果。
| 產品名稱： | 杠桿浮球式疏水閥 | 產品型號： | GSB6、GSB8 |
| 公稱通徑： | DN25～DN100 | 結構形式： | 杠桿式 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29oC～+425oC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海高川閥門制造有限公司 |
產品說明
GSB6、GSB8杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得好的加熱效果。
產品特點
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
工作原理
該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
排量圖
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差

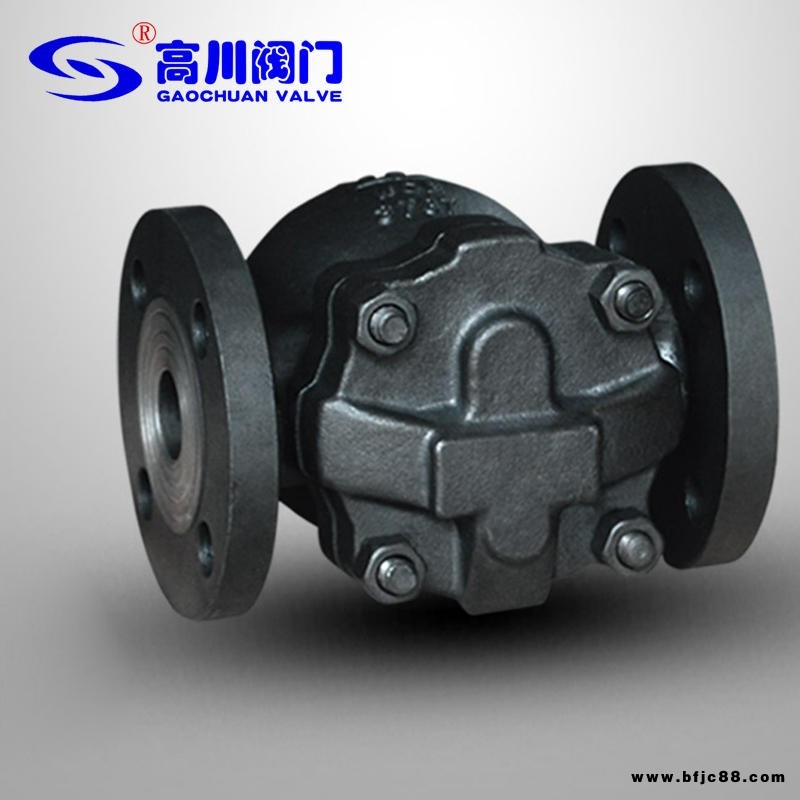

產品示意圖
外形結構圖
主要外形尺寸
| 型號 | 口徑DN | L | H | h |
| GM2/ GSB2-10/20 | 25-40 | 200 | 230 | 83 |
| GM2/ GSB2-10/20 | 50 | 210 | 230 | 83 |
| GM4/ GSB4-10/20 | 32-50 | 200 | 310 | 105 |
| GM6/ GSB6-10/20 | 40-80 | 270 | 345 | 130 |
| GM8/ GSB8-10/20 | 80-100 | 350 | 482 | 174 |
