| 品牌 : | 美國威盾VTON | 型號 : | VTON |
| 加工定制 : | 是 | 類型 : | 質量流量計 |
| 測量范圍 : | 氣體、蒸汽、液體 | 精度等級 : | 0.5級，1級 |
| 公稱通徑 : | DN15-500 | 適用介質 : | 水，蒸汽，氣體等 |
| 工作壓力 : | 1.6-6.4Mpa | 工作溫度 : | 350℃ |

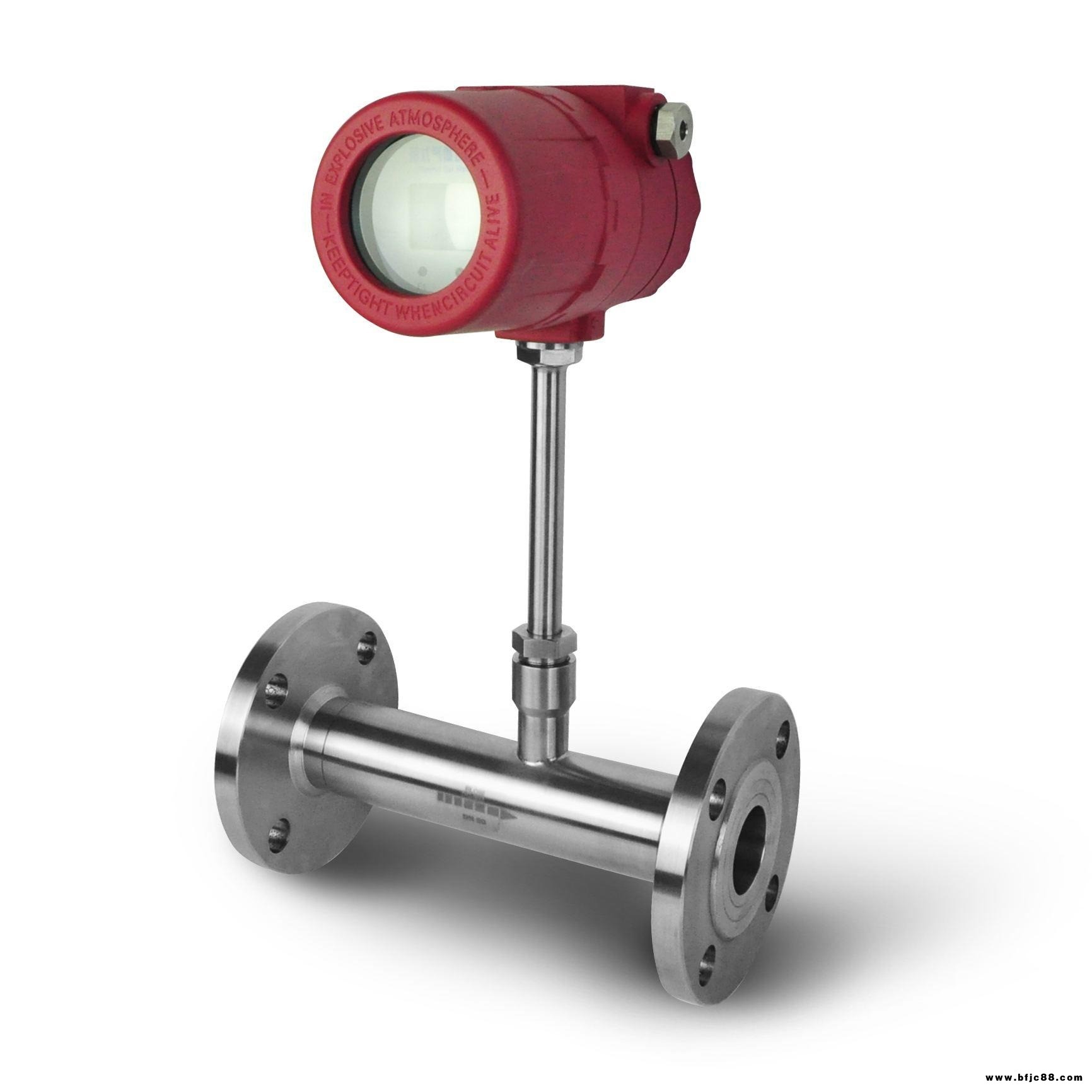

包含傳感器和變送器的進口質量流量計
品牌：美國威盾VTON
通過感熱測量分子質量的變化來測量出流量，是一款更先進的流量計，因流體的質量不隨時間、溫度、壓力的變化而變化，故測量結果更加準確、可靠、靈活及 。
質量流量計可直接用來測量管道中介質的質量流量及總量、體積流量及總量、介質的密度、溫度、溶液的濃度以及較均勻混合的兩種液體各自的濃度等參數。
?
即使在惡劣的工作環境下也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。具有抗干擾能力強，測量精度高、量程比大、工作穩定可靠、對安裝要求低、對流體狀態要求低，壓力損失小等優點，且易清洗、具備自排空功能；適用于實時在線測量和實時在線監控。其基本技術指標已達到國內先進水平，
?
每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。
進口質量流量計
包含傳感器和變送器兩部分，傳感器為儀表的機械部分，變送器為儀表的顯示部分，負責接受處理傳感器的電信號，并導出質量流量、密度、溫度等參數。
進口質量流量計測量精度不受介質溫度、壓力、密度等影? 響，電子流量計儀表較輕且容易安裝，量程比100:1，機械式儀表5:1，優異的穩定性及使用壽命更長。質量流量計的流體的體積是流體溫度、壓力和密度的函數。在工業生產和科學研究中，僅測量體積流量是不夠的，由于產品質量控制、物料配比測定、成本核算以及生產 過程自動調節等許多應用場合的需要，還必須了解流體的質量流量。 質量流量計的測量方法，可分為間接測量和直接測量?jī)深悺ｉg接式測量方法 通過測量體積流量和流體密度經計算得出質量流量，這種方式又稱為推導式；直接式測量方法則由檢測元件直接檢測出流體的質量流量。
適用于
●石油行業，如原油產量計量、含水率、單井產量計量、原油運輸計量
●化工行業
●食品行業
●藥品制造行業，如液態藥品生產計量
●能源輸送計量，如液化氣計量
產品特點
可在較大量程范圍內，直接測量管道內流體的質量流量，測量準確度高、重復性好
計量的精度高，該流量計的質量流量測量精度為0.2級
工作穩定可靠，流體測量管內部無障礙物和活動部件，因而可靠性高、壽命長
適應的流體介質面寬，除一般粘度的均勻流體外，還可測量高粘度流體
技術參數：
管道口徑 | DN3 ~ DN200?（特殊可定制）（mm） |
精度 | ±0.2%， |
重復性 | ±0.05~0.1% |
密度測量范圍 | 0＜ρ＜5g/cm3,測量精度：±0.002g/cm3 |
溫度測量范圍 | -200~300℃，測量精度±1℃ |
被測介質工作溫度 | -50~200℃ |
適用環境溫度 | -40~60℃ |
測量管材質 | SS316 |
外殼材質 | 304 |
工作壓力 | 0~4.0MPa (高壓可定制） |
輸出方式 | 4-20mA,脈沖，RS485 |
通訊協議 | MODBUS,HART |
供電方式 | 220V?或24VDC |
防爆等級 | Exd(ia)IICT6Gb |
?
流量計中的體積流量和質量流量的區別和換算
流量是指流經管道橫截面的流體數量與該流量通過該截面所用的時間之比。
流量分為體積流量和質量流量?jī)煞N。這個是兩種常用的流量單位形式，二者有什么區別，以及怎么換算，本文結合下進口流量計的代表性品牌美國威盾VTON的產品進行闡述:
一、什么是體積流量？
體積流量是指流體數量用體積來表示的流量。體積流量用公式表示:qv=V/t=ｕ×A，公式中：qv為體積流量，m3/s；V為單位流量體積，m3；t為單位時間，s；ｕ為管內平均流速，m/s；A為管道橫截面積，m2。
在美國威盾VTON品牌常用的流量計中，如進口孔板流量計、進口渦輪流量計、進口渦街流量計、進口電磁流量計、轉子流量計、超聲波流量計和橢圓齒輪流量計等的流量測量值是流體的體積流量。
二、什么是質量流量？
質量流量是指流體數量用質量來表示的流量。質量流量可用公式表示：qm=m/t=ρ×ｕ×A，公式中qm為質量流量，kg/s；m為單位流體質量，kg；ρ為流體密度，kg/m3；t為單位時間，s；ｕ為管內平均流速，m/s；A為管道橫截面積，m2。
在美國威盾VTON品牌常用的流量計中，如進口熱式質量流量計，進口氣體質量流量計流量測量值是流體的體積流量。
質量流量計可分為兩類：一類是直接式，即直接輸出質量流量；另一類為間接式或推導式，如應用超聲流量計和密度計組合，對它們的輸出再進行乘法運算以得出質量流量。
直接式質量流量計有多種類型，如量熱式、角動量式、陀螺式和雙葉輪式等。質量流量計直接測量通過流量計的介質的質量流量,還可測量介質的密度及間接測量介質的溫度。由于變送器是以單片機為核心的智能儀表，因此可根據上述三個基本量而導出十幾種參數供用戶使用。
3、體積流量和質量流量如何進行換算
1、若已知流量的質量流量，需要換算成體積流量，可用以下公式進行：qv=qm/ρ ，公式中qv為體積流量，m3/s；qm為質量流量，kg/s；ρ為流體密度，kg/m3。
2、若已知流體的體積流量，需要換算成質量流量，可用公式進行：qm=qv×ρ
?
?
