| 品牌 : | ?？怂笷AWKES/美國 | 型號 : | DN15-DN300 |
| 連接形式 : | 焊接 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN15-DN300mm | 適用介質 : | 水 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |

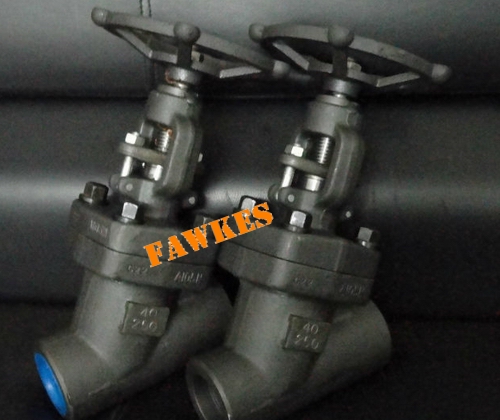

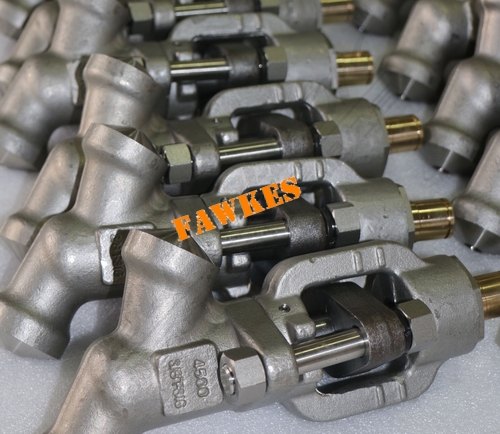

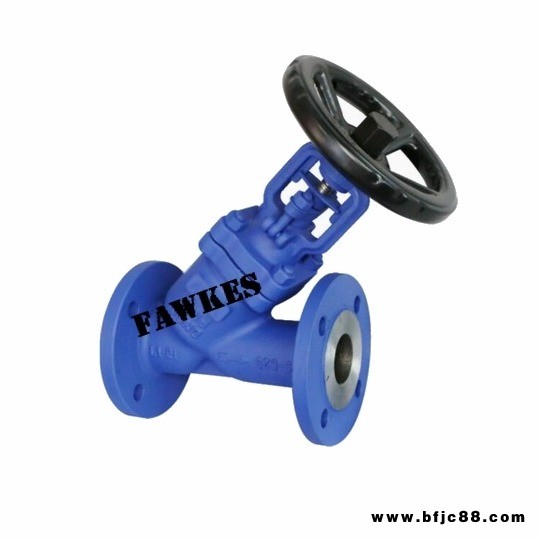

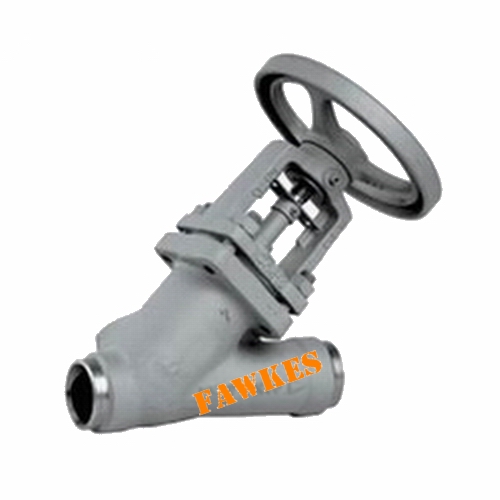

?？怂梗‵AWKES）進口Y型截止閥描述
Y形截止閥閥瓣與閥桿設計為一體結構,閥座和閥桿成大約 45 度角，這在全開時提供更直的流路，流道與管道成一斜線,所以不需要考慮壓降，閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用
技術規范
設計標準∶DIN 3356
結構長度∶DIN 3202
連接法蘭∶DIN 2543-2545
試驗和檢驗∶ DIN 3230
適用溫度：-20℃----350℃
公稱壓力：常壓PN1.6~4.0Mpa、高壓PN6.4~32Mpa
口徑：DN15-DN300
應用：適用于石油、化工、制藥、化肥、電力、再循環設備、氣體供應、冷卻冷凍系統、鍋爐蒸汽系統、熱油系統行業等各種工況的管路上。
特征--
1.整體鍛造式無泄漏，直設計流通能力好
2.不旋轉閥桿可以超高溫高壓確保緊關閉壓力，抗擦傷性能好
3.閥瓣采用錐形設計,對介質流動起很好的導向作用;
4.雙重的密封設計（波紋管+填料）若波紋管 不幸失效，閥桿填料也會避免泄漏，并符合國際密封標準
5.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油

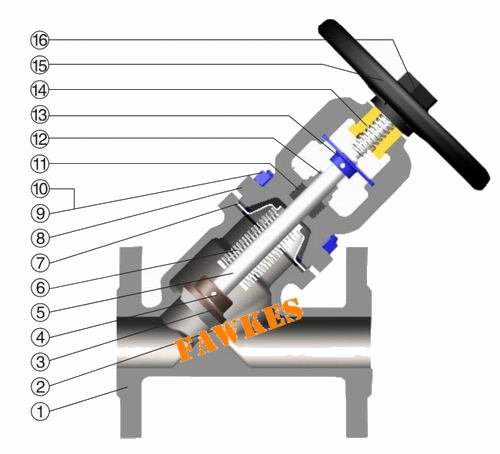

?？怂梗‵AWKES）進口Y型截止閥材料表
序號 | 零件名稱 | 材質 |
| 1 | 閥體 | GS-C25、GGG-40、1.4401 |
| 2 | 閥座 | 1.4301、Stellite |
| 3 | 閥瓣 | 1.4201、1.4401 |
| 4 | 軸銷 | 1.4301、1.4401 |
| 5 | 閥桿 | 1.4201、1.4401 |
| 6 | 波紋管組件 | 1.4301、1.4401 |
| 7 | 墊片 | 柔性石墨+不銹鋼 |
| 8 | 閥蓋 | Gs-C25、GGG-40、1.4401 |
| 9 | 六角螺母 | ASTMA194-2H、A194-8 |
| 10 | 雙頭螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 壓套 | 1C25、1.4401 |
| 13 | 定位片 | 1C25 |
| 14 | 螺母 | 銅合金、D2、BL2 |
| 15 | 手輪 | 碳鋼 |
| 16 | 并帽 | 1C45 |
