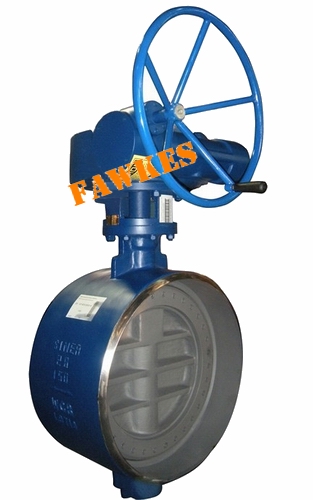

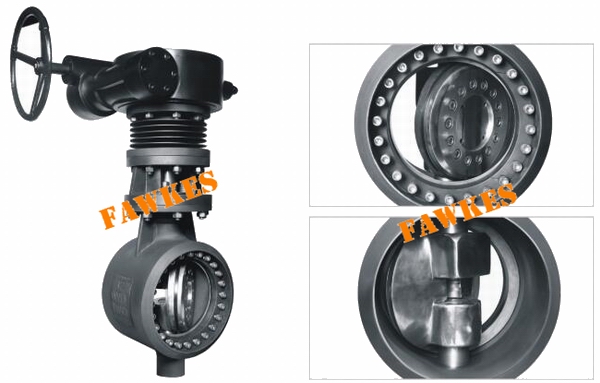

福克斯（FAWKES）進口硬密封焊接式蝶閥描述

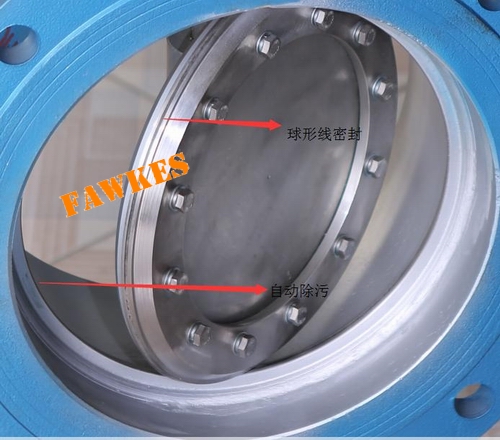

三偏心金屬硬密封對焊蝶閥的特點就是從根本上改變了密封構造，不再是位置密封，而是扭力密封。即不是依靠閥座的彈性變形，而是依靠閥座的接觸面壓來達到密封效果，因此一舉解決了蝶閥金屬閥座零泄漏這一難題。在密封角度設計上解決了介質正、反流向時介質壓均可部份作用到密封面上，接觸面壓加上部份介質壓力作用密封面使耐高壓高溫也迎刃而解。
產品主要特點 Product main features
1. 超長壽命設計 Long life design?

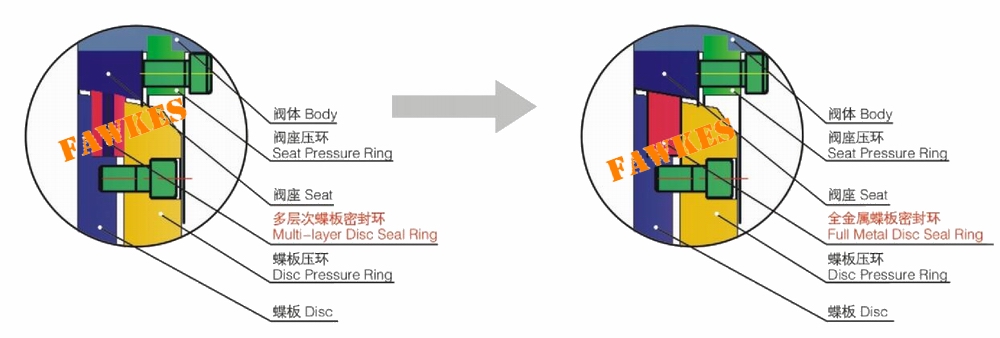

閥座/密封圈完全由金屬材料制成，且做表面硬化處理，就算啟閉頻繁，閥門仍能保持高的密封性能，杜 了多層次密封結構不耐沖刷等弊端，極大提高了閥門的使用壽命;
?
?
?
●依靠扭矩密封 Sealing with Torque?
蝶閥至始至終都能保持優越的雙向密封性能，閥門密封不依靠介質力，完全由驅動裝置提供的扭矩實現密封，閥門在高、低壓下均能可靠密封。密封性能檢測結果符合API609、ISO5208等標準之規定;
●本質防火設計 Essence of fire protection
全金屬密封副結構，使閥門具有本質防火特性，且測試結果符合API607的規定

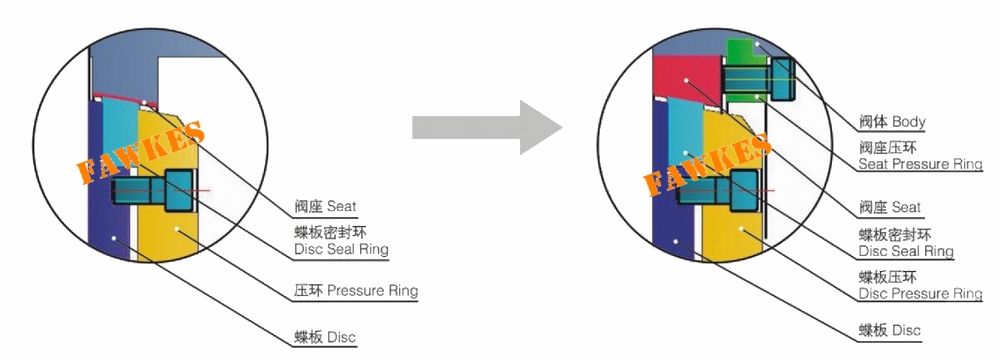

●閥座/密封圈可現場更換 Seat/sealing ring can be replaced on field
可更換式閥座/密封圈設計，便于閥門現場維護保養。
福克斯（FAWKES）進口硬密封焊接式蝶閥零部件材料

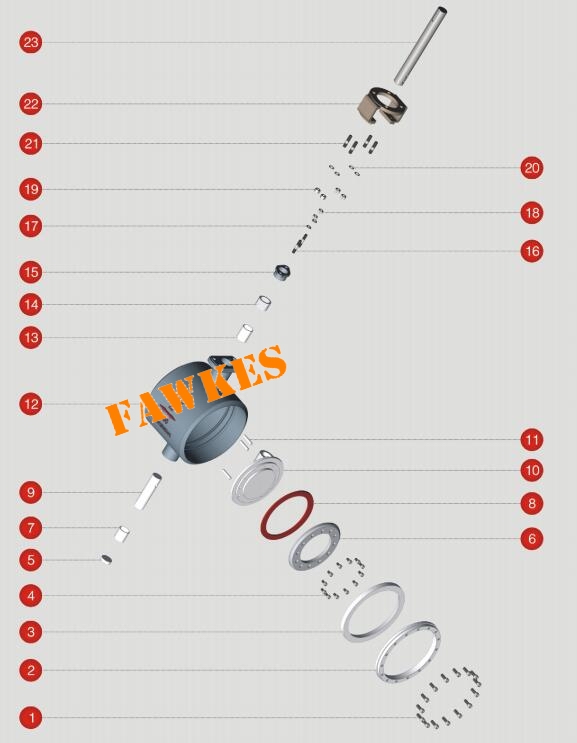

| 序號 | 零件名稱 Component | 碳素鋼閥門零件材料 Carbon Stee | 不銹鋼閥門零件材料? Stainless Steel | ||
| 國標GB | 美標API | 國標GB | 美標API | ||
| 1 | 內六角螺栓 Hex Head | 8.8級 | ASTMA193 B7 | O6Cr19Ni10 | ASTM A320 B8 |
| 2 | 對開環 Connector Ring | 25 | ASTMA105 | O6Cr19Ni10 | ASTMA182 F304 |
| 3 | 閥座 Seat | 2Cr13? | ASTM A276 420 | ?06Cr19Ni10+STL | ASTMA182 F304+STL |
| 4 | 內六角螺栓 HexHead | 8.8級 | ASTMA193 B7 | O6Cr19Ni10 | ASTMA193 B8 |
| 5 | 端蓋Flang | 25 | ASTMA105 | O6Cr19Ni10 | ASTMA182 F304 |
| 6 | 壓環Disc Pressure Ring | 25 | ASTMA105 | O6Cr19Ni10 | ASTMA182 F304 |
| 7 | 下軸套 Sleeve | 06Cr19Ni10 | ASTM A276 304 | 06Cr19Ni10 | ASTM A276 304 |
| 8 | 密封環Seal Ring | 06Cr19Ni10+ Graphite/PTFE/Carbon fibr | ASTMA182 F304+ Graphite/PTFE/Cabon ibre | 06Cr17Ni12Mo2+ GraphitePTFE/Carbon ibre | ASTMA276 304+ Graphite/PTFE/Carbon ibre |
| 9 | 下閥桿Shaf | 2Cr13? | ASTMA276420 | ASTM A564 630 | 05Cr17Ni4Cu4Nb |
| 10 | 蝶板 Disc | WCB | ASTMA216 WCB | CF8 | ASTMA351 CF8 |
| 11 | 銷Pin | 20Cr13 | ASTMA276 420 | 06Cr19Ni10 | ASTM A564 630 |
| 12 | 閥體Body | WCB | ASTMA216 WCB | CF8 | ASTMA351 CF8 |
| 13 | 上軸套 Sleeve | 06Cr19Ni10 | ASTM A276 304 | 06Cr19Ni10 | ASTM A276 304 |
| 14 | 填料 Packing | Graphite/PTFE | Graphite/PTFE | Graphite/PTFE | Graphite/PTFE |
| 15 | 填料壓蓋 Packing Gland | WCB | ASTMA216 WCB | CF8 | ASTMA351 CF8 |
| 16 | 壓蓋螺栓 Gland stud | 8.8級 | ASTMA193 B7 | O6Cr19Ni10 | ASTMA193 B8 |
| 17 | 彈性墊圈 Washer | 65Mn | ASTM A29 1566 | O6Cr19Ni10 | ASTM A29 1566 |
| 18 | 螺母Gland Nut | 8級 | ASTMA1942H | 06Cr19Ni10 | ASTMA1948 |
| 19 | 螺母Gland Nut | 8級 | ASTMA1942H | 06Cr19Ni10 | ASTMA1948 |
| 20 | 彈性墊圈 Washer | 65Mn | ASTM A29 1566 | O6Cr19Ni10 | ASTM A29 1566 |
| 21 | 支架螺栓Yoke Stud | 8.8級 | ASTMA193 B7 | O6Cr19Ni10 | ASTMA193 B8 |
| 22 | 支架Yoke | WCB | ASTMA216 WCB | WCB | ASTMA216 WCB |
| 23 | 上閥桿Shaf | 2Cr13 | ASTM A276 420 | ASTM A564 630 | 05Cr17Ni4Cu4Nb |
?

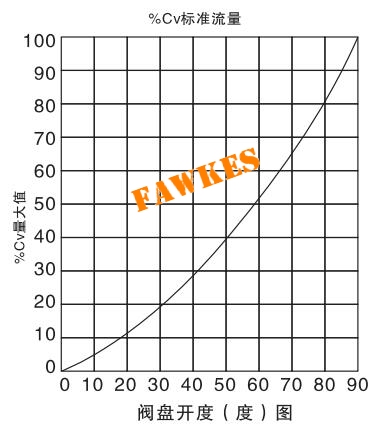

CV值流量特性及系數
Cv值在閥門兩側壓降為IPSI的標準下，（60°F，14.7PSIA）測得的。
| 公稱通經 DN | ANSI ?Class150磅級 PN16、 25 | ANSI ?Class300磅級 PN40 | |
| mm | in | Cv | Cv |
| 200 | 8 | 2256 | 1329 |
| 250 | 10 | 3178 | 2369 |
| 300 | 12 | 4942 | 3681 |
| 350 | 14 | 6317 | 4545 |
| 400 | 16 | 8604 | 5632 |
| 450 | 18 | 11053 | 8230 |
| 500 | 20 | 13850 | 9526 |
| 600 | 24 | 21498 | 12510 |
| 700 | 28 | 33866 | |
| 800 | 32 | 42638 | |
| 900 | 36 | 50453 | |
| 1000 | 42 | 72741 | |
| 1200 | 48 | 92638 | |
?
Cv值流量系數呈接近性關系，便于自動化控制。接照ANSI級的標準流量，在90°全開時的流通能力系數。
