| 加工定制 : | 是 | 類型 : | 卷對卷收發料機 |
| 品牌 : | 正凱機電 | 型號 : | ZKFHL-400-R2R |
| 功率 : | 1KVA | 外形尺寸 : | 1420mm1060mm*2260 |
| 重量 : | 1000kg | 適用領域 : | 用于ITO膜蝕刻制程中卷對卷收發料用 |

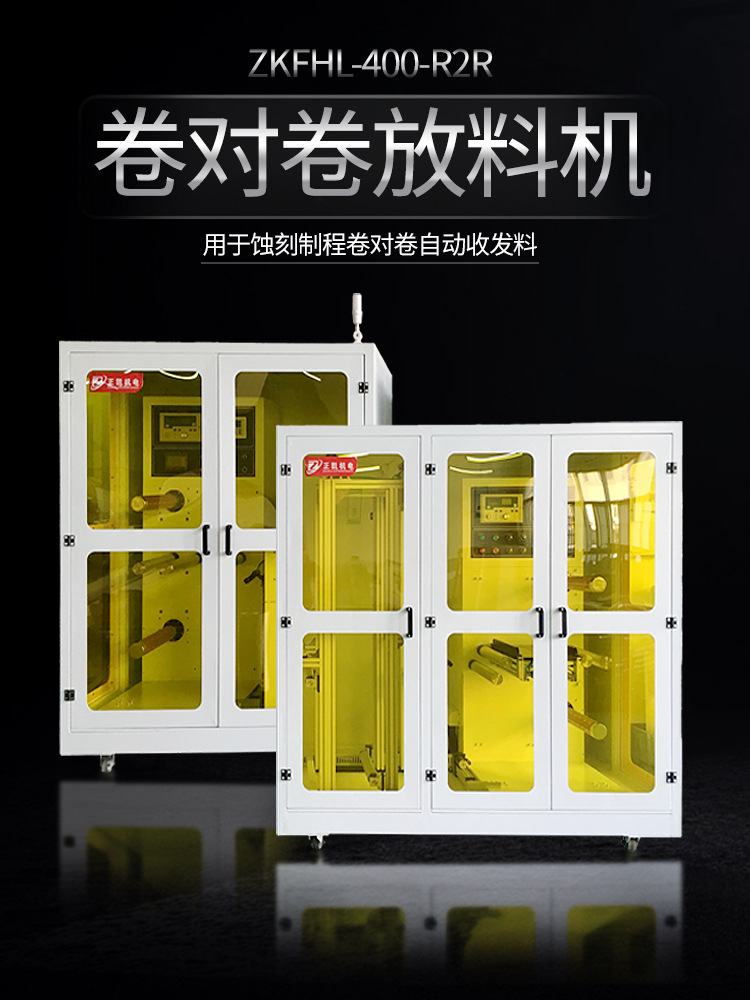

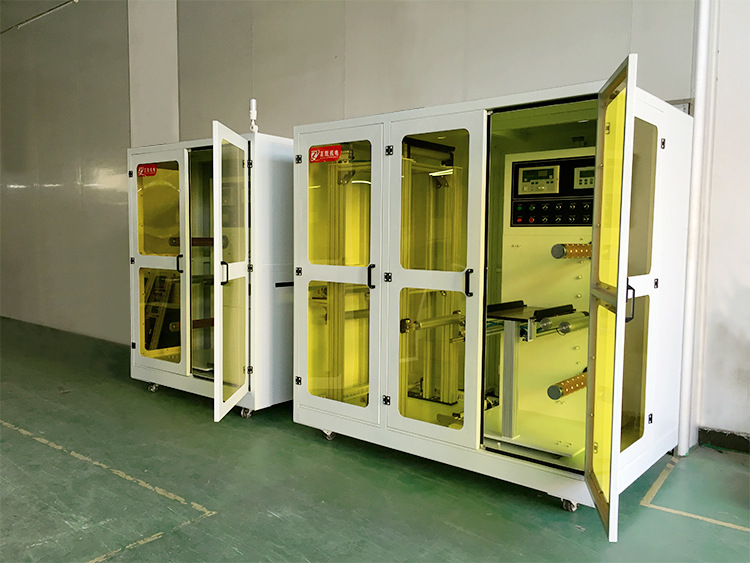

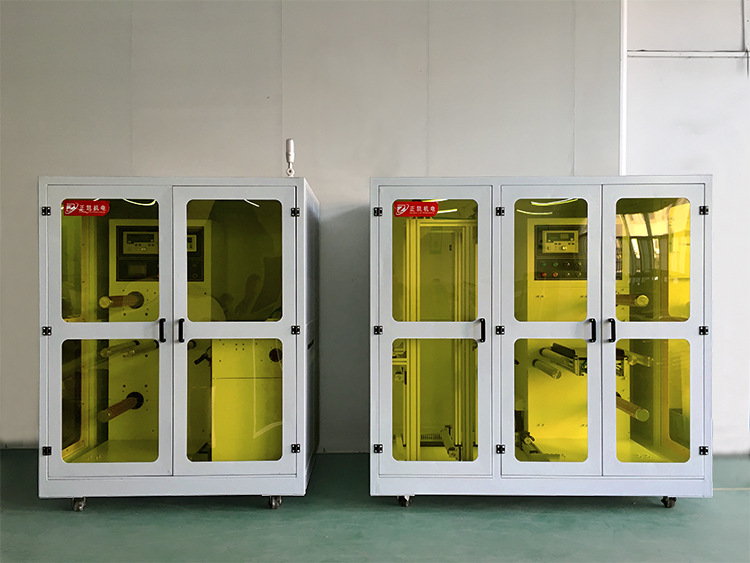

一、設備概述
卷對卷放料機用于卷對卷制程中，自動將卷料放料至下游設備進行加工，再自動將
前段設備送出的長條材料自動將其收起成卷狀。
二、放料機規格以及主要技術指標
1.適用寬度：材料寬度400mm，單列放料。
2.適用材大小：材料MAX外徑400mm，材料內徑3英寸（配合氣帳軸使用）
3.適用材料厚度：0.05~0.1mm
4.輸送面高度：400mm
5.產品品質標準:放料后無拉傷,折皺,刮傷及缺角現象.
◆設備功能配備
1.放料軸:2條3寸放料氣帳軸。
2.上料方式:氣帳軸采用懸壁式安裝設計,材料從正前方單邊上料.
3.固定方式:氣帳軸采用旋轉接頭,配合電磁閥自動沖氣將材料固定.
5. 接料方式:配有接料平臺1組,平臺采用真空吸附將材料平整吸附于平臺上,
上方采用氣動夾將材料夾緊,防止切割時材料位移,便于有膠帶將材料料頭于
料尾連接.
6.放料緩存:配有放料緩沖區1組,當材料發至料尾時,料尾與下一卷料頭在
接料臺上對接,不能繼續發料,緩沖區材料可以繼續發料,從而不用接料導致
整線暫停.
三、緩沖機規格以及主要技術指標
1.在蝕刻線中間段開位置加一臺緩沖機，防止因材料太長跑偏與拉紳的作用。
2.適用寬度：材料寬度400mm。
3.傳動方式：采用兩組拉料滾輪，前滾輪自還拉力，拉動材料前進，后滾輪
自帶張力，保持材料處于繃緊又能張力均勻。
4.適用材料厚度：0.05~0.1mm
5.輸送面高度：1000mm
6.產品品質標準:收料后無拉傷,折皺,刮傷及缺角現象，卷料端面整齊。
四、 收料機規格以及主要技術指標
1.適用寬度：材料寬度400mm。
2.適用材大小：材料MAX外徑400mm，材料內徑3英寸（配合氣帳軸使用）
3.適用材料厚度：0.05~0.1mm
4.輸送面高度：1000mm
5.產品品質標準:收料后無拉傷,折皺,刮傷及缺角現象，卷料端面整齊。
◆設備功能配備
1.收料軸:2條3寸放料氣帳軸。
2.上料方式:氣帳軸采用懸壁式安裝設計,材料從正前方單邊上料。
3.固定方式:氣帳軸采用旋轉接頭,配合電磁閥自動沖氣將材料固定.
4.收料扭力:配有1組自動張力,配合張力檢知滾輪,自動調節磁粉離
合器收卷扭力配合收卷馬達收卷, 使材料表面張力均勻.
5. 收卷EPC:配有1組自動糾偏裝置，配合檢測光電進行自動糾正收卷，材
料端頭保證整齊度±1mm。
6.送料方式：入口位置配有硅膠滾輪一組，配合伺服電機勻速將上游設備
材料送出。
