| 品牌 : | 超婭 | 型號 : | P41X-16 |
| 壓力環境 : | 低壓 | 工作溫度 : | 低溫 |
| 形態 : | 球式 | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 水力控制 |
| 適用介質 : | 水 | 類型(通道位置) : | 直通式 |

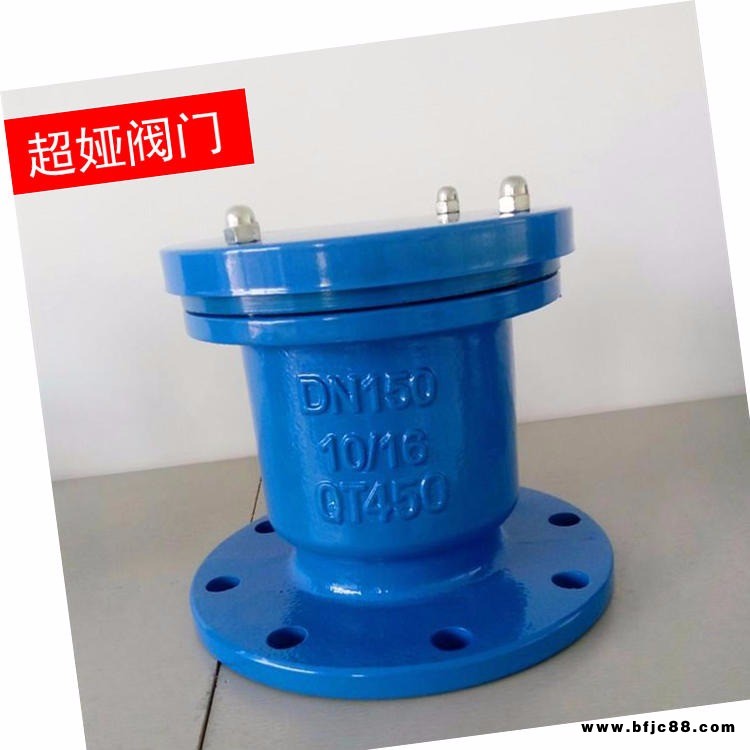

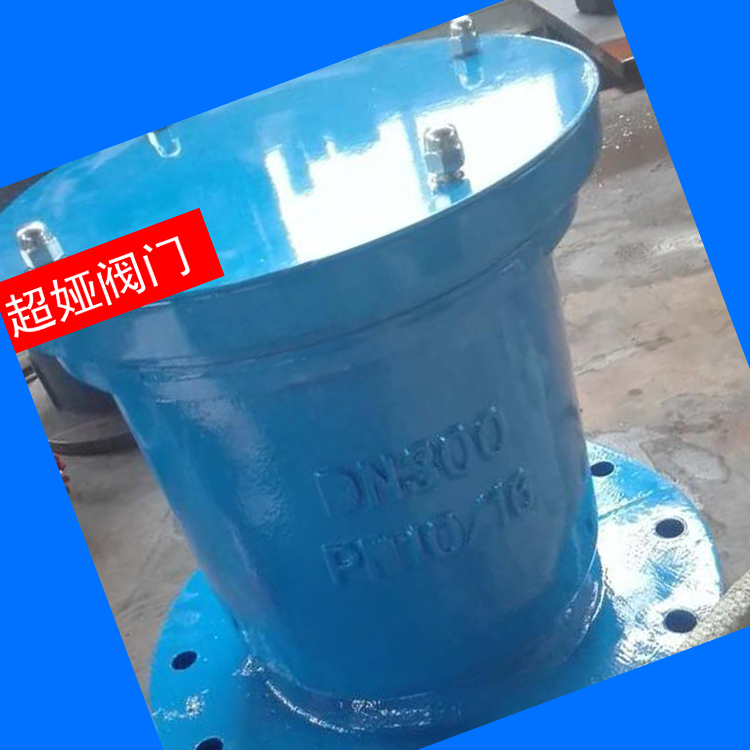

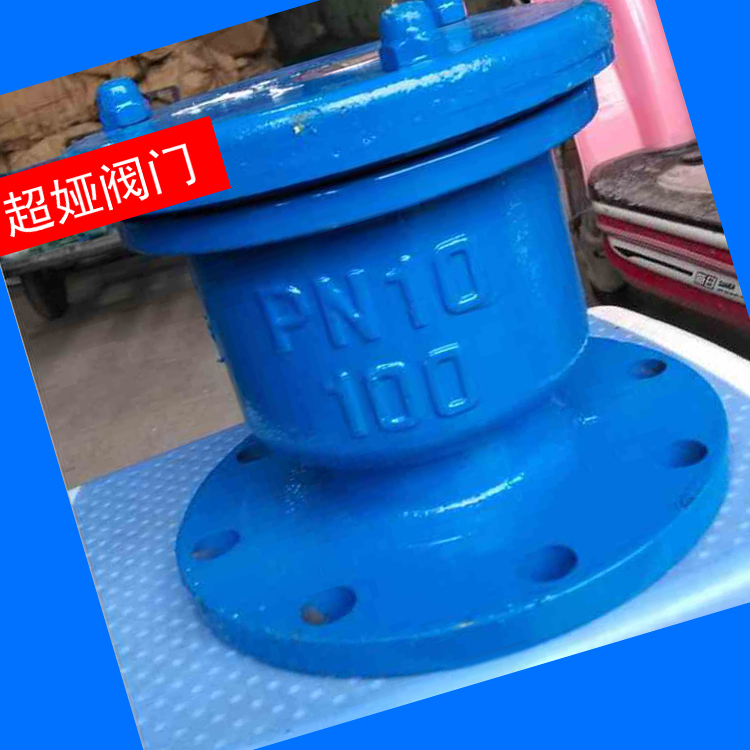

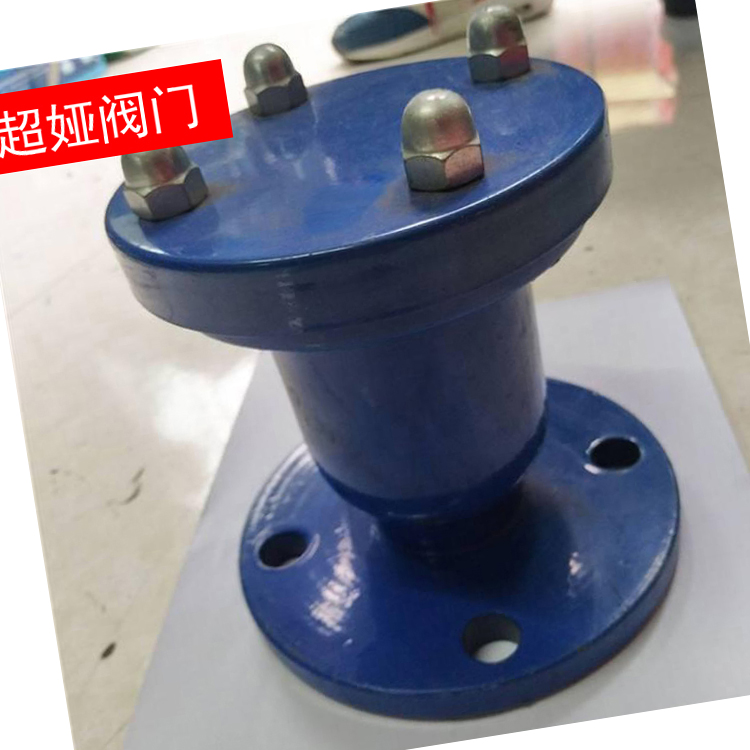

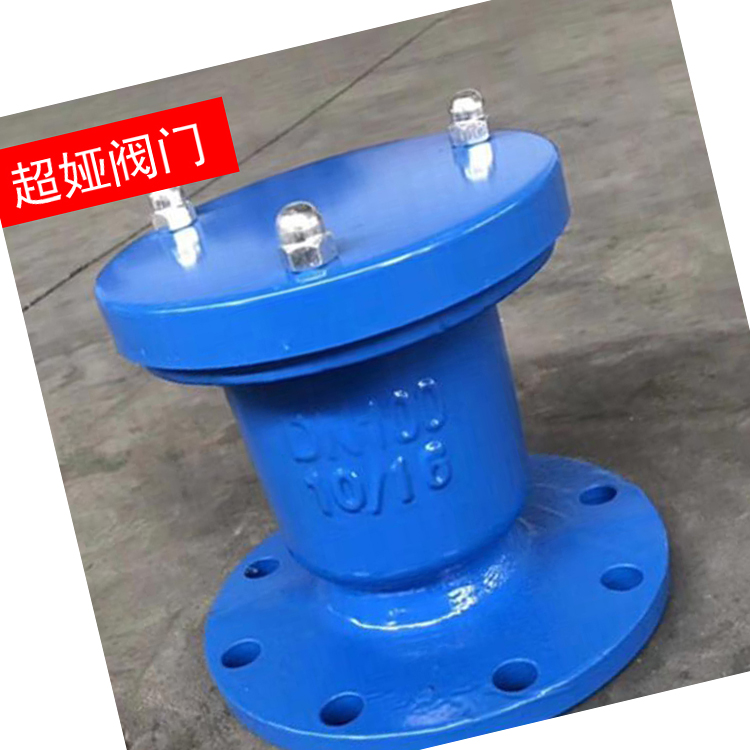

P41x型自動排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，其作用是用來快速排除管道中集結的空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，能迅速吸入空氣，以保管線因負壓所產生損壞。
P41X自動排氣閥采用法蘭連接方式，一般壓力PN10-40/1.0-4.0MPa,口徑為DN25-350mm,適用介質為清水,適用于城建(自來水廠),水利,等管路上.P41X具有排出管道中的大量空氣、系統運行中的小量排氣和高速導入外界空氣三種功能，用于水泵出口及給水、排水管線中，具有自動排氣與自動補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞;并可迅速排出管道中的空氣。
基本信息
?
| 目錄 | 1工作原理 2產品特點 | 3技術參數 4連接尺寸 |
|---|
折疊編輯本段工作原理
主要是利用水對浮球的浮力作用,當排氣閥水位上升,在排氣的同,浮屬到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,此閥同屬于自動閥門。當系統中有氣體溢出時，氣體會順著管道向上爬， 終聚集在系統的 高點，而排氣閥一般都安裝在系統 高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口;氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。
折疊編輯本段產品特點
1. 密封可靠，特殊密封設計;
2. 自動排氣與自動補氣，無須人去操作;
3. 具有三種功能:(1)排出管道中的大量空氣;(2)系統運行中的小量排氣;(3)高速導入外界空氣;
4. 經久耐用。小浮球按固定軌跡運動，不會碰撞殼體;
5. 關閉力大，較其它排氣閥增加了配重-加大了關閉力;
6. 較其它種類的排氣閥的高度尺寸小，(其他排氣閥為閥蓋 排氣);
7. 不會有壓力水沖刷浮球，引起浮球的誤動關閉。
折疊編輯本段技術參數
1. 公稱壓力:1.0-1.6Mpa;
2. 適用介質:清水、污水、原水;
3. 介質溫度:0-80℃
折疊編輯本段連接尺寸
公稱通徑 (DN) | D | D1 | D2 | D3 | H | Z-Φd |
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
注意事項
(1)本閥適用于溫度不超過80℃的水、熱水管道上使管道內的空氣全部排出。
(2)安裝排氣閥，底下一定要安裝一只保護閥門(如:閘閥/球閥)，如排氣閥門損壞,需要更換或維修時,就可以關閉閘閥/球閥,以免停機工作(或直接停水)而檢修.
