| 品牌 : | 美國力浦LIPU | 材質 : | 不銹鋼 |
| 型號 : | LIPU | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | DN15~DN50 (1/2"~2") |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | PN10 |
| 工作溫度 : | 0°C~85°C | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 水力控制 |
| 零部件及配件 : | 閥體 | 形態 : | 蝶式 |
| 類型(通道位置) : | 直通式 |
內螺紋可調式減壓閥應用及原理
美國力浦（LIPU）內螺紋可調式減壓閥是一種直接作用式減壓閥，主要用于自來水入戶減壓及給水系統，清潔設備、消毒及食品加工設備、給水、消防系統或其它清水系統中，可避免供水超壓，保護管道及各種家用水器具不被損壞。
工作原理--
在一定流量范圍內可穩定閥后壓力，使閥后壓力不隨閥前壓力變化而變化。
1.開始時，調節螺栓處于 上端，閥門處于關閉狀態；
2.當蒸汽進來，需要設定壓力時，向下調節螺栓，壓縮彈簧和隔膜，推動頂桿打開主閥，使蒸汽通過，直到達到設定值；
3.如果下游壓力增大，作用在隔膜上的壓力也隨之增大，壓縮彈簧向上，主閥開度變小，從而維持下游壓力的穩定；
內螺紋可調式減壓閥特點
卸荷式結構，閥后壓力不隨閥前壓力變化而變化；
壓力調節范圍大，精度高，噪音低；
在相同的閥后壓力降下，閥門具有更大的流量；
梯度適中的閥瓣曲面，小開度穩定性好；
膜片式結構，防水垢，運行無卡阻；
不銹鋼材質，進口膜片，使用壽命長；
內部結構簡單，維護方便。
? |  |  |
內螺紋可調式減壓閥材質表
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼、黃銅 |
| 2 | 閥蓋 | 不銹鋼、黃銅 |
| 3 | 閥芯 | 不銹鋼 |
| 4 | 閥瓣 | 不銹鋼、黃銅 |
| 5 | 密封圈 | 橡膠 |
| 6 | 膜片 | 橡膠 |
| 7 | 彈簧 | 不銹鋼 |
內螺紋可調式減壓閥技術參數
設計制造標準：GB/T12244
絲口連接標準：GB/T7306.1
檢驗測試標準：GB/T12245
公稱尺寸：DN15~DN50 (1/2"~2")
公稱壓力：PN10
高進口壓力：1.0MPa
出口壓力范圍：0.1~0.5MPa
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：清水

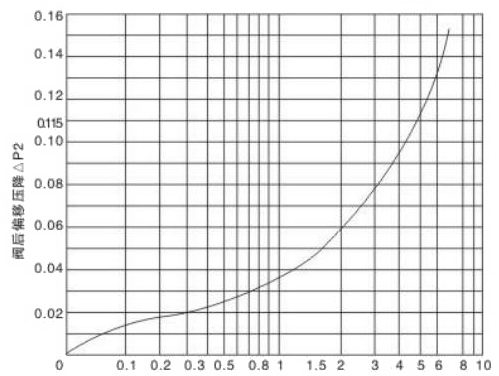

流量曲線圖
內螺紋可調式減壓閥調試
① 用扳手將減壓閥上端的螺釘逆時針旋轉至閥門關閉。
② 在后端壓力排空后，關閉后端關斷閥。
③ 用扳手順時針旋轉閥門上端的螺釘，直至后端壓力到達設定值。
④ 將調節螺釘上的螺母擰緊，鎖定設置壓力值。
⑤ 減壓閥調試完畢后，緩慢開啟后端關斷閥。
?

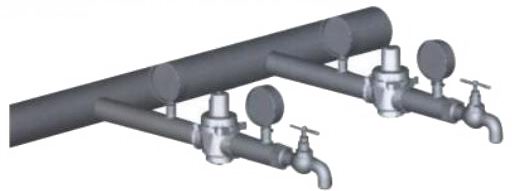

安裝示意圖
