| 品牌 : | 昆山良工閥門 | 型號 : | SZDLN |
| 材質 : | WCB鑄鋼 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 25MM-400MM |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣,其他 | 壓力環境 : | 1.6MPA -10MPA |
| 工作溫度 : | -250℃～560℃ | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 標準 : | 機械部標準或定做非標 |
SZDLN電子式電動直通雙座調節閥采用雙導向結構，配用9610L系列電子式直行程電動執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、拆裝方便等優點

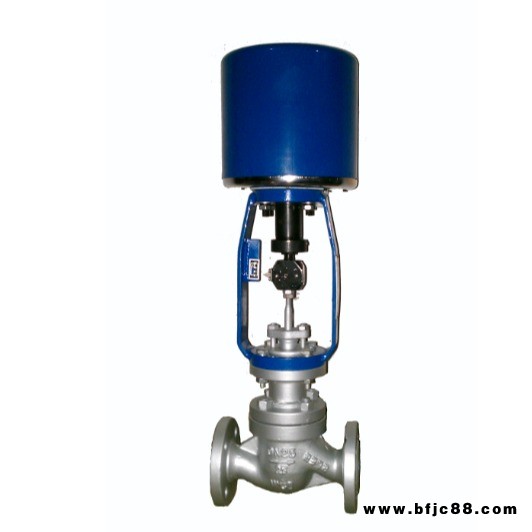

電子式電動直通雙座調節閥
電子式調節閥型號：SZDLN | 電子式調節閥公稱通徑：25MM-400MM | 電子式調節閥 使用壓力：1.6MPA -10MPA |
電子式調節閥連接方式：法蘭連接 | 電子式調節閥 形式：電子式 | 電子式調節閥 主要功能：控制流量 |
電子式調節閥 介質：各種介質 | 電子式調節閥 材質：WCB鑄鋼 不銹鋼 | 電子式調節閥標準：機械部標準或定做非標 |
SZDLN電子式電動調節閥產品概述：
SZDLN電子式電動直通雙座調節閥采用雙導向結構，配用9610L系列電子式直行程電動執行機構。
具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
廣泛應用于精確控制氣體、液體、蒸汽等介質的確工藝參數如壓力、流量、溫度、液位保持在給定值。
特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合SZDLN型電子式電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。
產品公稱壓力等級有N16、40、64；公稱通徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
SZDLN電子式電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填料：聚四氟
乙烯、柔性石墨、不銹鋼波紋管
墊片：聚膠板、1Cr18Ni9Ti 纏繞墊片
閥桿、推桿：2Cr13 Cr18Ni9Ti
襯套：2Cr13
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
額定流量系數 | 直線 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | 1210 | 1936 | 2920 |
等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | 1100 | 1760 | 2700 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | 120 | |||||||||
公稱壓力PN（MPa) | 1.6、4.0、6.4 | |||||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||||
固有可調比R | 50：1 | |||||||||||||
信號范圍（mA.DC) | 0～10、4～20 | |||||||||||||
電源電壓 | 220V、50Hz | |||||||||||||
作用方式 | 故障時：全開、全閉、自鎖位 | |||||||||||||
允許泄漏（1/h) | 10-3×閥額定容量 | |||||||||||||
工作溫度 | 常溫型 | -20～200、-40～250、-60～250 | ||||||||||||
散熱型 | -40～450、-60～450 | |||||||||||||
高溫型 | 450～650 | |||||||||||||
低溫型 | -60～-100、-100～-200、-200～250 | |||||||||||||
