| 品牌 : | 昆山良工閥門 | 型號 : | ZMA/BP、ZMA/BN |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 20～400mm |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 |
型號規格 ZMA/BP、ZMA/BN
公稱通徑 20～400mm
壓力范圍 1.6~6.4MPa
產品概述

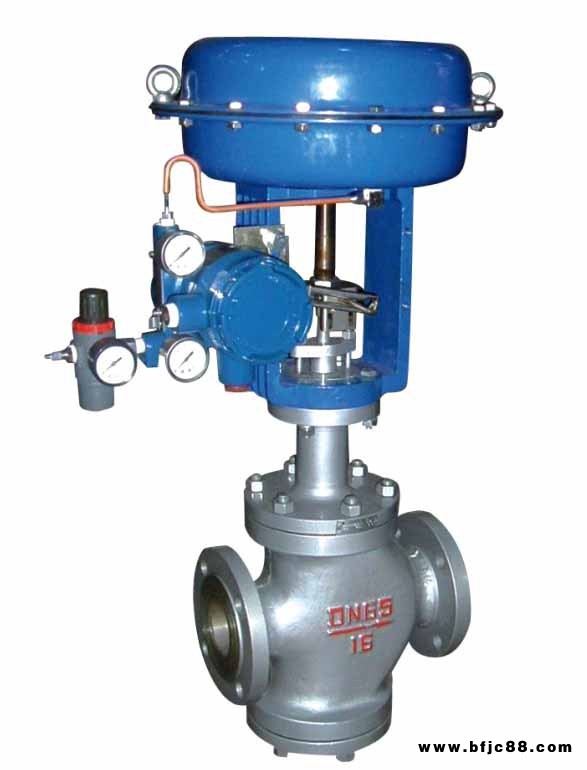

ZMA/BP、ZMA/BN型氣動簿膜薄直通單座調節閥和氣動簿膜薄直通雙座調節閥采用雙導向結構。配用于多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。上海永鵬制造的氣動薄膜直通單座、雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級溫度有-250℃-+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和IV級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
產品及流量圖
氣動薄膜直通單座、雙座調節閥 結構圖1
氣動薄膜直通單座、雙座調節閥 結構圖2
氣動薄膜直通單座、雙座調節閥 結構圖3
氣動薄膜直通單座、雙座調節閥 流量圖1
氣動薄膜直通單座、雙座調節閥 流量圖2
主要零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜 蓋：A3
波 文 膜 片：橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
主要技術參數：
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||||||
| 額定流量 系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | ||||||
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |||||||
| 額定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | 1600 | |||||||||||||||
| 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||||||||
| 固有可調比R | 50：1 | |||||||||||||||||||
| 信號范圍Pr(Kpa) | 20～100、 40～200、 20～60、 80～240、 段幅：20～60、 60～100、 | |||||||||||||||||||
| 氣源壓力Ps(Mpa) | 0.14～0.4 | |||||||||||||||||||
| 允許泄漏量 | Ⅳ級（單座）、 Ⅲ級（雙座） | |||||||||||||||||||
| 工作 溫度 t （℃） | 常溫型 | -20200、 -40～250、 -60～250 | ||||||||||||||||||
| 散熱型 | -40～450、 -60～450 | |||||||||||||||||||
| 高溫型 | 450～650 | |||||||||||||||||||
| 低溫型 | -60～100、 -100～ -200、 -200～ -250 | |||||||||||||||||||
