| 品牌 : | 良工閥門 | 型號 : | WJ41H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼、不銹鋼 |
| 公稱通徑 : | DN15-DN350mm | 適用介質 : | 蒸汽、導熱油、烴類 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |

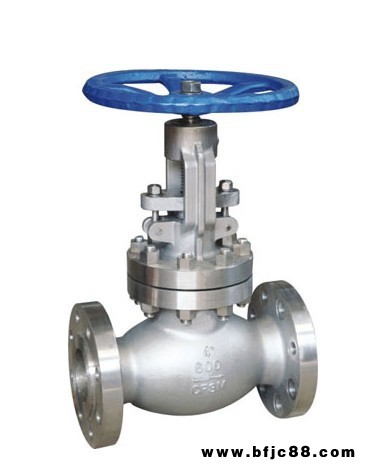

J41H/Y法蘭式截止閥
?
?
?
截止閥
（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
?
?
?
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
?
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的2530時，流量已達到 ，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
法蘭截止閥概要 ?
?
法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的2530時，流量已達到 ，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。 本類閥門在管道中一般應當水平安裝。 ?
![]()
截止閥具有以下優點：
1、結構簡單，制造和維修比較方便。 2、工作行程小，啟閉時間短。 3、密封性好，密封面間磨擦力小，壽命較長。 截止閥的缺點如下： 1、流體阻力大，開啟和關閉時所需力較大。 2、不適用于帶顆粒、粘度較大、易結焦的介質。 3、調節性能較差。 法蘭截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。 截止閥的結構形式： 截止閥閥體的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力 。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 ?
![]()
一、用途和性能規范
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -40+80 | |||
| 適用介質 | ， 等 |
本閥門使用于城市液化氣 貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置 ?
![]()
二、操作原理和結構說明
1、手輪順時針?lè)较蜣D(zhuǎn)時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到 高點上密封起作用。 2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用 3、本閥門采用尼龍制品作密封面,填料為軟成型填料,上密封也為軟材質,密封性能較好. ?
![]()
三、主要零件材料:
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 WCB |
| 閥 桿 | 鉻 不 銹 鋼 Cr13 |
| 閥 瓣 | 25# 密 封 面 尼 龍 1010 |
| 閥 桿 螺 母 | 青 銅 |
| 填 料 | 增強聚四氟乙烯成形 |
| 墊 片 | XB450 |
| 手 輪 | 球 墨 鑄 鐵 |
?
法蘭式截止閥主要零件材料及性能 Main Part Materials and Property ?
體、蓋、板 Body Cover Disc ? ? ? | 閥桿 | 密封面 Sealing Face ? ? ? | 墊片 | 填料 | 工作溫度 Working Temperature ? ? ? | 適用介質Suitable Medium ? ? ? | ? |
WCB ? ? ? | 2Cr13 ? ? ? | 13Cr ? ? ? STL ? ? ? 木體材料 ? ? ? With Body ? ? ? Material ? ? ? 尼龍 ? ? ? Nylon ? ? ? | 增強柔性石墨 ? ? ? Enhanced Flexible Graphite ? ? ? 13Cr/柔性石墨 ? ? ? 1Cr13/Flexible Graphite ? ? ? 08軟鋼 ? ? ? 08 Soft Steal ? ? ? 0Cr18Ni9Ti ? ? ? 0Cr17Ni12Mo2Ti ? ? ? XD550F(T) ? ? ? PTFE ? ? ? | 柔性石墨 ? ? ? 增強柔性石墨 ? ? ? Flexible Graphite ? ? ? Enhanced Flexible Graphite ? ? ? SFB/260 ? ? ? SFP/260 ? ? ? PTFE ? ? ? ? ? | 425 ? ? ? | 水 ? ? ? 蒸汽 ? ? ? 油品 ? ? ? Water ? ? ? Steam ? ? ? Petroleum ? ? ? Ptoducts ? ? ? | ? |
WC1 ? ? ? | 38CrMoAl ? ? ? 25Cr2MoV ? ? ? | 450 ? ? ? | ? | ||||
WC6 ? ? ? | 540 ? ? ? | ? | |||||
WC9 ? ? ? | 570 ? ? ? | ? | |||||
C5 C12 ? ? ? | 540 ? ? ? | ? | |||||
ZGCr5Mo ? ? ? | 200 ? ? ? | 類Nitric acid ? ? ? | ? | ||||
ZG1Cr18Ni9Ti ? ? ? | 1Cr18Ni9Ti ? ? ? | ? | |||||
200 ? ? ? | 類Acetic acid ? ? ? | ? | |||||
ZG1Cr18Ni12Mo2Ti ? ? ? | 1Cr18Ni12Mo2Ti ? ? ? | ? |
? ?
