| 品牌 : | 昆山良工閥門 | 型號 : | H74XI |
| 材質 : | 鑄鋼不銹鋼 | 連接形式 : | 對夾 |
| 加工定制 : | 是 | 結構形式 : | 升降式 |
| 公稱通徑 : | 40MM-2000MM | 適用介質 : | 水工業管道 |
| 壓力環境 : | 1.6MPA -2.5MPA | 標準 : | 機械部標準或定做非標 |
| 驅動方式 : | 自動 | 工作溫度 : | ≤400℃ |

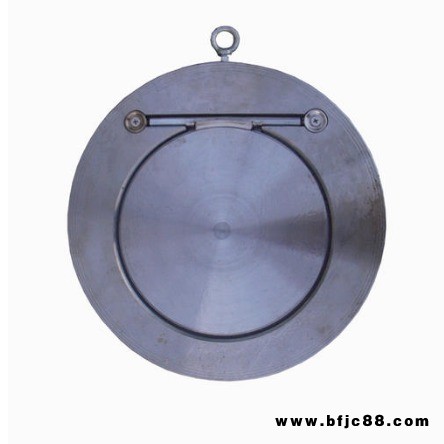

對夾薄型止回閥
對夾薄形止回閥型號：H74X | 對夾薄形止回閥公稱通徑：40MM-2000MM | 對夾薄形止回閥使用壓力：1.6MPA?-2.5MPA |
對夾薄形止回閥連接方式：對夾式 | 對夾薄形止回閥形式：自動 | 對夾薄形止回閥主要功能：防止介質回流和水錘 |
對夾薄形止回閥使用介質：水工業管道 | 對夾薄形止回閥?材質：??鑄鋼? 不銹鋼 | 對夾薄形止回閥標準：機械部標準或定做非標 |
對夾薄型止回閥概述
H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所 為適用。?
對夾薄型止回閥?主要外形尺寸
| 公稱 通徑 | PN10.PN16 | PN25 | PN40 | ||||||||||||||||||
| A | B | C | D | E | L | G | A | B | C | D | E | L | G | A | B | C | D | E | L | G | |
| 40 | 94 | 16 | 22 | 81.4 | 25 | 195 | 0 | 等同 PN10 | 等同 PN10 | ||||||||||||
| 50 | 109 | 16 | 32 | 94 | 33.6 | 208 | 1 | ||||||||||||||
| 65 | 129 | 17 | 40 | 111 | 46 | 230 | 2 | ||||||||||||||
| 80 | 144 | 17 | 54 | 123 | 56.5 | 245 | 3 | ||||||||||||||
| 100 | 164 | 18 | 70 | 147 | 71.4 | 265 | 3 | 168 | 18 | 70 | 149 | 71.4 | 269 | 3 | 等同 PN25 | ||||||
| 125 | 195 | 18 | 92 | 171 | 87.3 | 297 | 5 | 194 | 18 | 92 | 171 | 87.3 | 296 | 5 | |||||||
| 150 | 220 | 20 | 112 | 200 | 106.6 | 321 | 5 | 224 | 20 | 112 | 202 | 106.6 | 325 | 5 | |||||||
| 200 | 275 | 22 | 154 | 256 | 148.2 | 376 | 5 | 284 | 22 | 154 | 265 | 148.2 | 385 | 5 | 291 | 22 | 154 | 268 | 148.2 | 392 | 5 |
| 250 | 331 | 26 | 192 | 302 | 185.2 | 436 | 6 | 342 | 26 | 192 | 307 | 185.2 | 447 | 6 | 353 | 26 | 192 | 312 | 185.2 | 458 | 6 |
| 300 | 380 | 32 | 227 | 352 | 216.3 | 484 | 10 | 401 | 32 | 227 | 360 | 216.3 | 499 | 10 | 418 | 32 | 227 | 368 | 216.3 | 516 | 10 |
| 350 | 446 | 38 | 266 | 408 | 254 | 548 | 12 | 458 | 38 | 266 | 412 | 254 | 560 | 12 | 475 | 38 | 266 | 422 | 254 | 577 | 12 |
| 400 | 498 | 44 | 310 | 460 | 294.4 | 603 | 14 | 515 | 44 | 310 | 463 | 294.4 | 620 | 14 | 547 | 44 | 310 | 484 | 294.4 | 652 | 14? |
