| 品牌 : | 昆山良工閥門 | 型號 : | H71H/W |
| 材質 : | 全銅 | 連接形式 : | 對夾 |
| 加工定制 : | 是 | 結構形式 : | 升降式 |
| 公稱通徑 : | 15MM-125MM | 適用介質 : | 水 油品 蒸汽 |
| 壓力環境 : | 1.6MPA | 標準 : | 機械部標準或定做非標 |
| 流動方向 : | 單向 | 驅動方式 : | 自動 |
| 工作溫度 : | ≤200 |
H71H/W對夾升降式止回閥規格型號
全銅止回閥型號：H71W | 全銅止回閥 公稱通徑：15MM-125MM | 全銅止回閥使用壓力：1.6MPA |
全銅止回閥連接方式：對夾式 | 全銅止回閥形式：自動 | 全銅止回閥主要功能：防止介質回流 |
全銅止回閥使用介質：水 油品 蒸汽 | 全銅止回閥材質： 全銅 | 全銅止回閥標準：機械部標準或定做非標 |
全銅止回閥主要技術參數
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
殼體 | 密封 | ||||
H71W-16T | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸體、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
H71W-25H | ≤300 | ||||
H71W-25P | ≤200 | 腐蝕性介質 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸體、油品等 |
H71W-40P | ≤200 | 腐蝕性介質 | |||
對夾升降式止回閥材質
規格型號 | 閥體 | 閥瓣 | 彈簧 |
H71H-16Q、H71H-25Q | QT400-15 | 25 | 50CrCA |
H71W-25H、H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9Ti |
H71W-16P、H71W-25P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

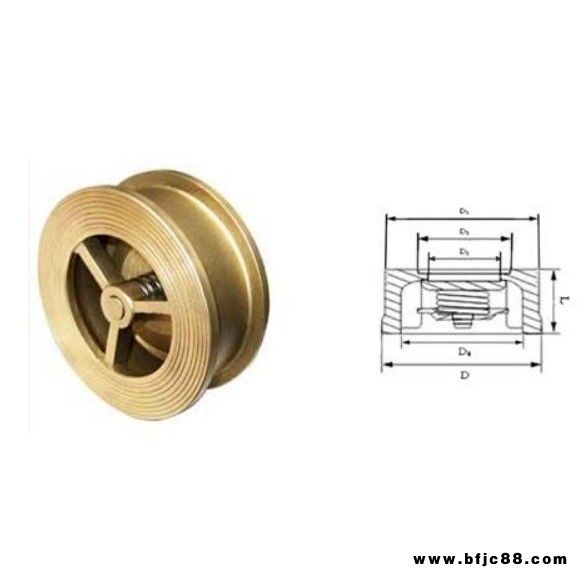

全銅止回閥規格尺寸表
公稱壓力 | 公稱通徑 | 尺寸（mm） | |||||
L | D1 | D2 | D3 | D4 | D5 | ||
PN1.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | |
25 | 22 | 72 | 24 | 35 | 47 | 58 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | |
100 | 60 | 162 | 95 | 115 | 132 | 150 | |
125 | 90 | 192 | 110 | 125 | 135 | - | |
