| 品牌 : | 昆山良工閥門 | 型號 : | Q14F/Q15F |
| 材質 : | A105鍛鋼 304鍛不銹鋼 | 連接形式 : | 焊接 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 10MM-600MM |
| 適用介質 : | 水.油品.蒸汽 | 壓力環境 : | 10MPA -40MPA |
| 工作溫度 : | -20～232℃～425℃ | 標準 : | 機械部標準或定做非標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 用途 : | 起開關作用 |

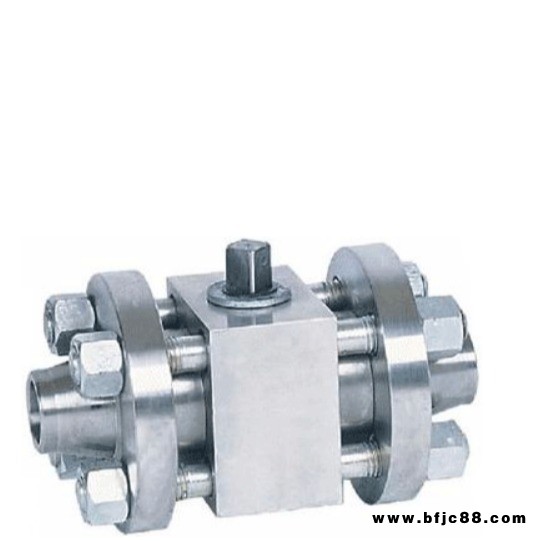

高壓球閥產品介紹
高壓球閥型號：Q61N Q61H | 高壓球閥 通徑：10MM-600MM | 高壓球閥使用壓力：10MPA -40MPA |
高壓球閥 連接方式：焊接連接 | 高壓球閥 操作操作操作方式：手動 | 高壓球閥主要功能：起開關作用 |
高壓球閥使用介質：水.油品.蒸汽 | 高壓球閥材質：A105鍛鋼 304鍛不銹鋼 | 高壓球閥標準：機械部標準或定做非標 |
高壓球閥特性公稱壓力：16-32MPa 適用溫度范圍:-20～232℃～425℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G） 焊接類型：對焊（BW）、承接焊（SW）
高壓對焊球閥主要零部件材料
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q61N-160/320C | A105、45 | 1Cr18/Cr18Ni9Ti | 鑄 | 聚四氟乙烯 | 聚四氟乙烯 |
Q61N-160/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | ||||
Q61N-160/320R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni12Mo2Ti |
高壓對焊球閥主要外形尺寸
型號 | 公稱通徑 | 尺寸(mm) | |||||
L | L1 | D | D1 | H | L0 | ||
| Q61F-160N
| 10 | 150 | 60 | 90 | 17 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
