| 品牌 : | 昆山良工閥門 | 型號 : | Q641F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15~200 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 定制機械標準或者定制非標準 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 1 | 作用對象 : | 1 |

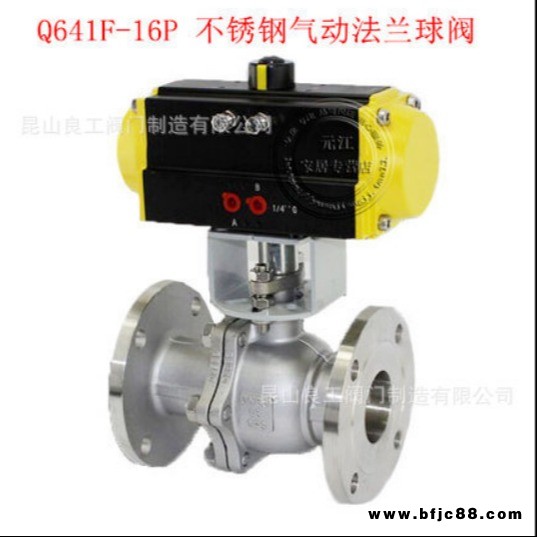

一、昆山良工閥門氣動法蘭球閥概述
? ? ?氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快, 快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制,在很大程度上節約了人力資源以及時間和安全性。?
二、昆山良工閥門氣動法蘭球閥技術參數和性能?
GTD/ATD氣動執行機構技術參數 | 閥體參數 | ||
類型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15～200mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE、PPL、金屬密封 | |
動作范圍 | 0～90°±5° | 溫度 | PTFE≤150℃、PPL≤300℃、金屬密封≤425℃ |
接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 適用介質 | 水、石油、粘性流體、漿料、強氧化性介質等 |
GTD110～GTD350/ATD100～200 G1/4″ | |||
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 連線簡單，結構緊湊、阻力小、動作穩定 |
?
昆山良工閥門氣動執行器技術參數
■ 產品名稱：AT氣動執行器
■ 產品類別：氣動執行器
■ 基本設計：設計簡單緊湊，風格獨特，全密封，內部氣路，經濟和無須連接管線外露而受損。
■ 工作原理：以壓縮空氣為動力，通過齒輪活塞傳動將氣缸內氣壓轉換為90°的扭矩。
■ 采用標準：采用ISO5211連接標準為安裝電磁閥、信號回訊器、閥門定位器或其它附件都極其方便。
■ 制造特點：設計上都考慮到安全操作，便于維修，容易拆卸和組裝。
■ 適用范圍：可作用于各類旋轉型直行程類調節閥、球閥、蝶閥、截止閥、旋塞閥等。
■ 工作溫度：密封（包括活塞密封）均可選用丁晴橡膠（標準型-20℃～+80℃）、硅橡膠（低溫型-40℃～+80℃）、氟橡膠（高溫型-20℃～+150℃）。
?
昆山良工閥門結構特點
1、外殼是由鋁合金擠壓拉制成型，表面噴砂并經硬質陽極化氧化處理，能夠防腐、耐磨。具有重量輕，外型美觀強度和密封可靠。
2、醇縮醛軸墊片的活塞導向環肯有很低的磨擦阻力，能夠吸收活塞側向推力。
3、氣缸內壁經過珩磨，以減小整體運動磨擦力，在輸出軸的頂部的底部裝有醇縮醛軸承，以降低旋轉磨擦阻力，延長使用壽命。
4、端蓋、活塞是鋁合金壓鑄精制成型，具有良好的抗斷裂性能。端蓋表面外涂高強度環氧樹脂漆，一般能耐弱酸、弱堿及清洗劑。輸出軸采用45＃碳鋼制成，表面電鍍處理。
5、開度指示器能真觀地顯示出“開”或“關”的位置，容易拆除以便于扳手操作。
6、行程調節螺絲可機械限制氣動氣動執行機構的轉動角度，它以現場方式調整氣動執行機構開或關的位置。可使標準產品在0°和90°兩位置有±5°的可調范圍。確保與閥門的同步精度。
7、所有氣動執行機構在出廠前，軸承和導向環都經過潤滑油脂潤滑。
8、在正常操作環境下，必須通過空氣油霧器進行潤滑。
9、所有密封（包括活塞密封）均可選用丁晴橡膠（標準型-20℃～+80℃）、硅橡膠（低溫型-40℃～+80℃）、氟橡膠（高溫型-20℃～+150℃）。
?
