| 品牌 : | 昆山良工閥門 | 型號 : | DQ-18 |
| 材質 : | 黃銅 | 連接形式 : | 螺紋 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN15-50（mm） |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 建議零售價 : | ￥38.00-745.00 |
| 3C閥門類別 : | 工業 |
?
選型指導：
一：看您所需要的電壓（交流電壓AC220V ? AC24V)
二：管道要接球閥的尺度DN15 20 25 32 40
三：需要三通球閥還是二通球閥
具體看下面尺寸，原理圖，實物圖
| 螺紋規格 | 常規叫法 | 規格另稱 | 參考直徑 |
| 1/8" | 1分 | DN6 | 10MM |
| 1/4" | 2分 | DN8 | 12MM |
| 3/8" | 3分 | DN10 | 16MM |
| 1/2" | 4分 | DN15 | 20MM |
| 3/4" | 6分 | DN20 | 25MM |
| 1" | 1寸 | DN25 | 32MM |
| 11/4" | 1.2寸 | DN32 | 40MM |
| 11/2" | 1.5寸 | DN40 | 46MM |
| 2" | 2寸 | DN50 | 57MM |
產品介紹
? ? ???該電動球閥有閥體和驅動器兩部分組成。該電動球閥由三線兩控制，兩根火線一根零線，兩根火線一根開閥線一根關閥線一根公共零線來控制閥門具有結構簡單，工作可靠，流體通過能力強及節能等優點。 可廣泛應用于地暖、中央空調、酞陽能熱水系統、水處理 系統的冷熱水通斷控制。
? ?? ? 風機盤管電動球閥內置觸點開關，閥門啟閉過程完成后電機不通電，因而壽命長、節能、并且特別安全。閥體與驅動器分離，可以快速拆卸。閥體結構獨特，流量大，不堵渣，關閉壓差大；執行器采用偏心結構，可在設備、管道安裝完后再裝，拆、裝簡便，利于提高安裝工效，執行器可適配1/2?、3/4?、1?三類閥體。應用于中央空調風機盤管、酞陽能系統冷水/熱水的通斷以及其它流體系統的通斷。
?
結構特點
1、閥體黃銅鍛造,不銹鋼桿及彈簧,體積小,耐腐蝕.?
?2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。?
?3、驅動器與閥體分離，可快速拆裝。?
?4、驅動器有可供系統調試和維修使作用的手動操作桿。?

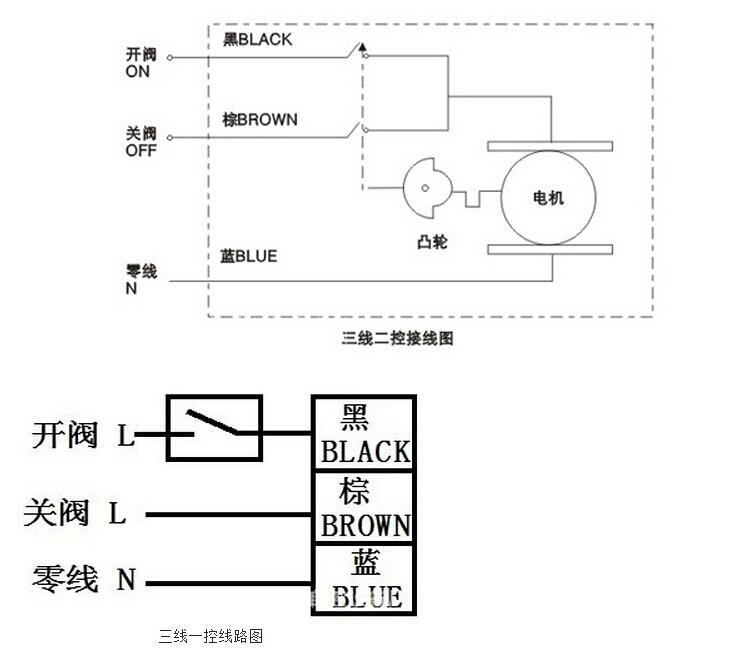

驅動器安裝方向圖、接線及相關線路原理圖
?
商品實拍：
?
產品特點:
? 直通水流，流量大，不堵渣
? 良好的防水防灰功能（IP65）
? 閥門冷/熱及環境冷/熱傳不到執行器內
? 執行器拆、裝簡便
? 執行器可在設備、管道安裝完后再裝，更利于提高安裝工效
? 由于執行器的偏心結構，閥門可緊貼墻面安裝
? 關閉壓差大，關閉嚴
? 拆掉驅動器的球閥可用普通工具開關
? 執行器可適配 1/2″1 ?″ 的所有球閥
? 執行器可2個方向裝配，更易于接線與保養
? 閥門柔性開啟，能有效防止水錘
? 閥門運行到位后電機不承受任何力，電機壽命更長
? 介?????? 質：冷/熱水及60乙二醇
? 規?????? 格：DN15，DN20，DN25，DN32（二通）
? 結構形式：二通或三通
? 運行模式：三態浮點（24VAC）或開/關
? 電源電壓：AC220V，AC24V
? 功?????? 耗：6W（閥門位置改變期間）
? 閥門動作時間：開啟時間：15s??
?? 關閉時間：15s
? 公稱壓力：1.6MPa
? 介質溫度：195?
? 壓差：1MPa
? 材 質：
閥 體：鍛造黃銅? 可選鍛造黃銅鍍鎳
閥 球：不銹鋼
閥 桿：黃銅
閥 座：玻纖增強特富龍PTFE
? 密 封：2個EPDM的“O”形圈，帶潤滑
? 保護等級：IP65
? 維護保養：免維護
? 形 式：二通閥；三通下出型；三通側出型
?
商品參數
?
?
?
?
?
?
