| 品牌 : | 昆山良工閥門 | 型號 : | CS41H-16C |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 自由浮球式 | 驅動方式 : | 蒸汽 |
本產品報價為參考價格，僅作支持網上交易用途。產品具體規格、價格詳談！未經聯系直接拍下不支持發貨！
?

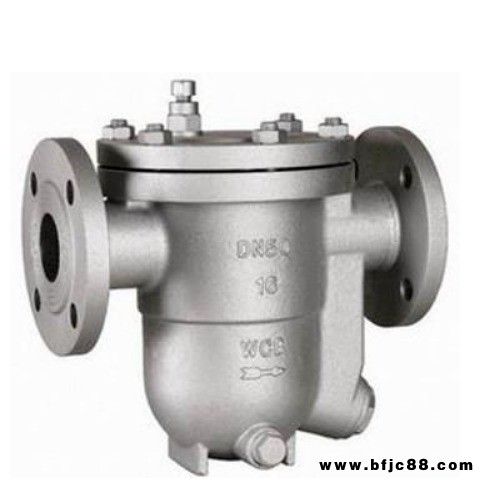

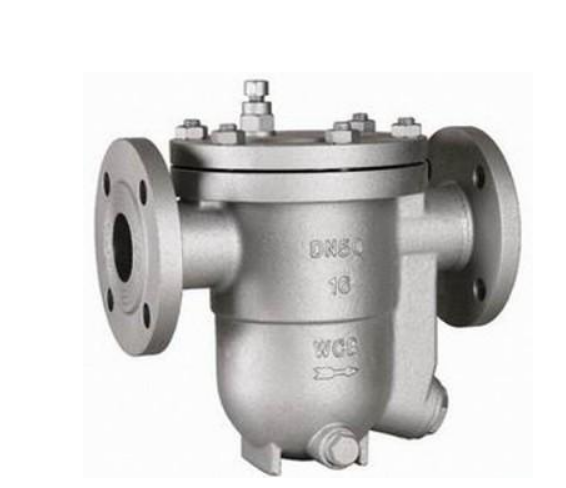

產品概述
?
CS41H-16C自由浮球式蒸汽疏水閥剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位
上升，浮球上升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關
閉。疏水閥開始正常工作，浮球隨凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好
。 小工作壓力0.01Mpa，從0.01Mpa至 高使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水， 小過冷
度為0，加熱設備里不存水，能使加熱設備達到換熱效率。背壓率大于85，是生產工藝加熱設備 理想的疏水閥之一。
?
主要用途
?
CS41H-16C自由浮球式蒸汽疏水閥適用于石油、化工、輕工、冶金、電力等工業部門的蒸汽加熱設備及蒸汽管線上，自動排除凝結水并阻止蒸
汽泄漏，可防止加熱設備及蒸汽管線水錘現象的產生，確保其設備及管線在工況下運行。該閥還是節能產品，對提高加熱系統及設備的熱效率
，節省能源起著重要作用。
自由浮球式疏水閥是目前結構 ，設計 合理的疏水閥之一，它具有結構簡單（只有一個活動零件），壽命長，熱效率高（它能排除接近飽和
蒸汽溫度的凝結水），排量大（它能做到連續排除凝結水），維修方便等特點。在制造上嚴格執行國家標準，各項性能指標均達到或超過國家標準
的規定。
?
工作原理
?
CS41H-16C自由浮球式蒸汽疏水閥是利用阿基米德浮力原理，使浮球隨體腔內液面的升降而升降，從而打開或關閉閥座排水孔形成排水阻汽動作。
當開始工作時，開啟設在閥蓋上的手動放氣閥，大量的冷空氣或不凝結氣體在蒸汽和凝結水推動下排除體外后，關閉放氣閥。這時疏水閥處于關閉
狀態，隨著時間的延續流入閥內的凝結水逐漸增多，也就是說體腔內液面升高到浮力大于球體自身重量及閥口面積作用力時，球體浮起打開閥口，
大量的凝結水迅速排往閥后。
在排水過程中，液面逐漸下降，由于體腔內壓力分布不均勻，閥口處壓力 低，使漂浮在液面的浮球受到不平衡的力，推動浮球向閥口浮動，直至
到封閉閥口為止，此時體內底部支點頂住浮球，使浮球不能繼續下降，排水停止。此時液面與閥口有一定距離，因此形成水封，阻止蒸汽逸漏。
?
零部件材質
?
主要零件 | 材料 |
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥座 | 不銹鋼 |
過濾器 | 不銹鋼 |
?
安裝尺寸
?
產品型號 | 口徑 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-Φd | |
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 ? ? | |
