| 品牌 : | 昆山良工閥門 | 型號 : | ZMQSY-16C |
| 材質 : | 鉻鉬鋼 | 連接形式 : | 焊接 |
| 種類 : | 蒸汽壓力式 | 公稱通徑 : | 50（mm） |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 形態 : | 球式 |
| 類型(通道位置) : | 二通式 |

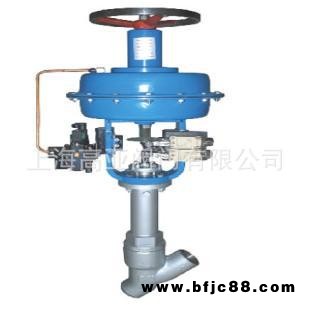

主要概述ZMQSY氣動疏水閥特別適用于火電站系統中（火電站系統中主蒸汽系統疏水），作為接通或截斷介質使用。氣動疏水閥上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和良好的流道形狀設計使介質近于直線的方式，閥門具有良好的Cv值，產生比其它形式閥門更低的壓降。閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。工作原理ZMQSY氣動疏水閥采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金，該合金具有 的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。閥桿填料采用進口的特種填料，能起到良好的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜 外漏。結構特點①、采用氣動裝置作為執行機構,對閥門的控制精確、安全、有效。②、填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性。
